FFC排綫專業名詞術語解釋
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2021-07-18
在我們接觸ffc排綫的過程中，經常會碰到很多排綫專業名詞，對於初入行的FFC排綫的朋友來說，不提前把這些名詞意義弄明白，有時溝通起來就非常困難，溝通很久，還沒將自己的需要的ffc排綫規格給我們排綫生產廠家表述明白，因此，我覺得很有必要帶大家認識區分FFC軟排綫的 各個術語（名詞解釋）

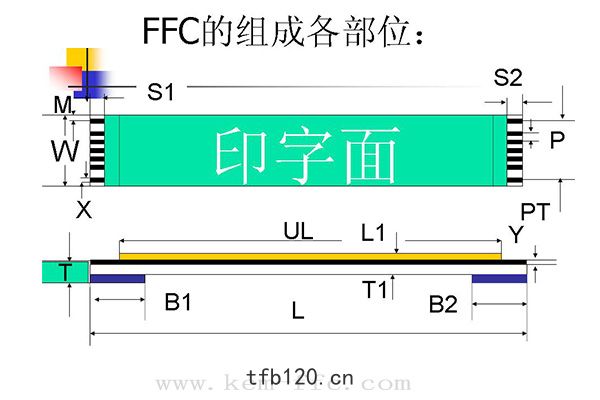

（1）.間距（P）：FFC排綫的任意相鄰的兩條銅綫中心綫的距離。目前我們常接觸的ffc排綫間距有：
P=2.54，2.0，1.27，1.25，1.0，0.8，0.5以及一些客戶特殊要求間距。
（2）.全間距（Pt）：ffc軟排綫最邊緣的兩根銅綫的中心距的距離。
（3）.總寬度（W）：成條ffc排綫的寬度。
（4）.邊緣寬度（M）：最邊緣銅綫中心綫到ffc排綫邊沿的距離。
（5）.開口長度（S）：指綫口長度，即ffc軟排綫兩端露出銅綫部分的長度（S1+S2即：開口模長度），又稱金手指。
（6）.綫端厚度（T）：指綫口的厚度（包括ffc排綫的下層膠膜，中間銅綫，補強板的厚度）
（7）.綫身厚度（T1）：指ffc軟排綫的上層膠膜厚度+中間銅綫厚度+下層膠膜厚度之和，構成ffc排綫綫身厚度。
（8）.補強板的長度（B）：指ffc扁平排綫兩端藍色補強板的長度。
（9）.導體厚度（Y）:指的是FFC軟排綫中間銅綫的厚度，也即任意一根導體的厚度。
（10）.總長（L）：指整條ffc軟排綫的長度。
（11）.絕緣長度（L1）：指的整條ffc排綫的長度-兩端綫口的長度。
今天帶大家先熟悉這些FFC排綫的名詞解釋，如需進一步了解更多ffc排綫知識可關注,點擊“ffc排綫排綫知識學堂”專欄學習更多排綫內容。
