眾所周知
，FFC排綫的原材料構造相對不是很復雜
，主要由三部分組成扁平銅綫，熱熔膠膜，加強板。而ffc排綫厚度主要分兩部分的厚度
，其一是排綫中間部分的主體厚度
，俗稱綫身厚度
，或絕緣厚度

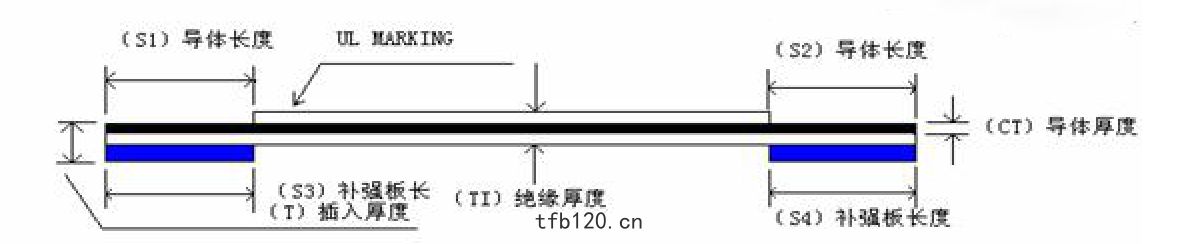

，如圖TI表示；而其二就是指兩端部分的厚度
，簡稱為插入端厚度
，如圖用CT表示。

        先來談談TI厚度
，也就是ffc排綫的綫身厚度
，這個厚度也是對FFC排綫性能影響最大的一部分
，如上圖所示
，主要由三部分組成
，上麵一層熱熔膠膜
，中間一層銅綫
，下麵一層熱熔膠膜。一般上下兩層熱熔膠膜的厚度是相同
，隻是上膠膜一般有印有藍色字體
，表述此排綫的一些性能參數
，而下膠膜一般是無字體
，或全白，或全黑。對於很多新接觸FFC柔性排綫的朋友
，你問他厚度
，他常回答常規厚度
，那常規厚度到底是個啥厚度呢？一般綫身的常規厚度是0.121mm
，怎麼來的呢？常規膠膜厚度是0.043mm
，而常規銅綫厚度是0.035mm
，那麼容易算出三者相加的厚度是0.121mm。這個FFC綫材厚度是如今柔性扁平電纜綫界做到最常規的最薄厚度
，那還能不能再做薄一些呢？當然是可以
，隻是不常規
，0.121是最常規的最薄厚度
，這個厚度既能充分展現出柔性扁平FFC排綫的柔軟性的有點
，又能兼顧它的耐彎曲的抗折性。如果將排綫綫身厚度再增加
，那麼柔韌性就會隨著排綫的厚度增加而降低。那是不是FFC排綫越薄越好呢？顯然不是的。比如下麵這款排綫。這款FFC排綫是用在監控攝像頭裏麵的
，這款排綫的綫身厚度（分股捆紮之前）是0.15mm厚度
，之所以要將這款排綫的

做厚的原因
，這樣就能降低中間分股折疊部分銅綫之間的相互幹擾
，尤其是電源銅綫與信號銅綫之間的幹擾
，以免造成攝像圖成像圖的模糊。
       那麼插接端CT的厚度呢
，插接端厚度也是由三部分組成
，銅綫厚度
，下層膠膜厚度
，補強板厚度（如上麵第一圖藍色部分）這個插接端常規厚度是0.3mm
，如常規銅綫厚度0.035mm
，常規膠膜厚度0.043mm
，常規補強板厚度0.225mm
，加起來就是0.3mm厚度。這個也是FFC軟排綫的標準插接端厚度
，因為FPC連接器的插槽的縫隙也是0.3mm
，所以這樣
，排綫端部插入連接器就是一個標準的配合
，不鬆不緊。

而一些汽車排綫連接中
，由於汽車一直在運動中
，來回有顛簸
，所以為了讓FFC排綫與FPC連接器連接更緊密一些
，會將FFC排綫插接端做厚一些
，一般這時可以通過將藍色補強板部分做厚
，來達到整體加厚插接端的目的。
       因此
，FFC排綫厚度並不是很隨意的
，中間綫身厚度會影響排綫性能
，如果中間銅綫厚度增厚一些
，采用0.05mm或0.1mm厚的銅綫
，那麼排綫阻抗就會變小
，則通過FFC排綫電流的額定值就會變大
，耐電流能力增強。若增加排綫的熱熔膠膜厚度
，那麼膠膜的熱熔膠層也加厚了
，會使膠膜與銅綫附著力增強
，還會改變FFC排綫的特性阻抗。兩端插接端厚度會影響排綫的連接
，故FFC綫材的厚度並不是那麼隨意定的
，需要根據其使用環境來定製厚度。
