多層FPC軟板排綫AOI檢測要點分析
- 作者: 阿勇
- 來源: 鑫美特FFC排綫
- 日期 : 2021-06-11

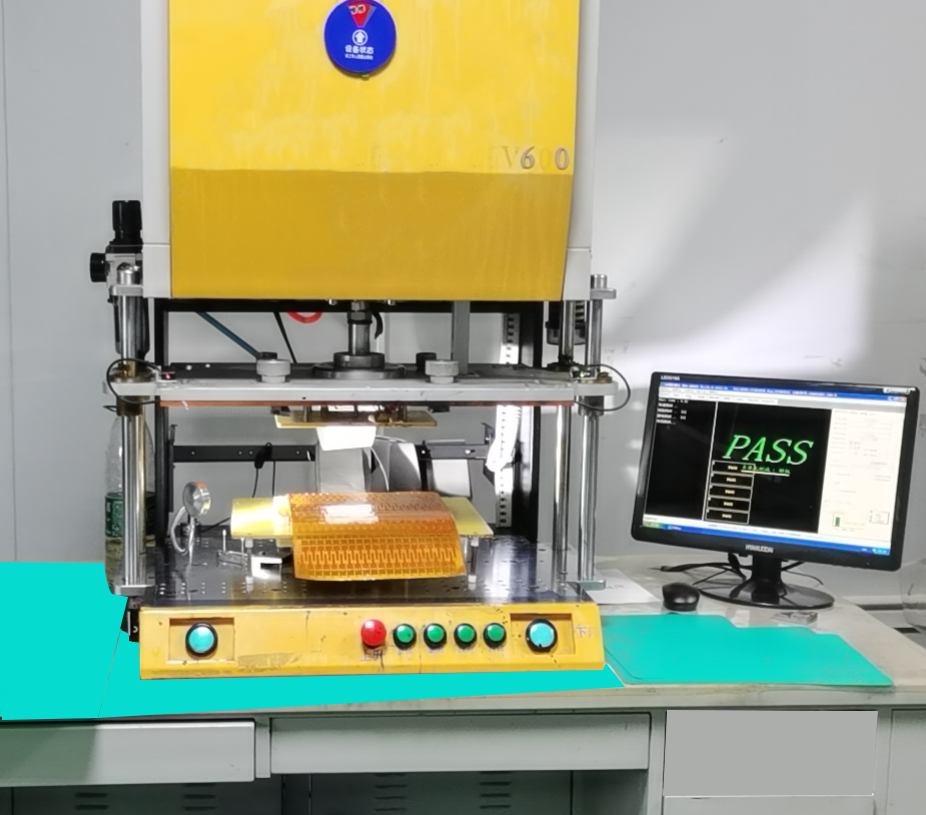

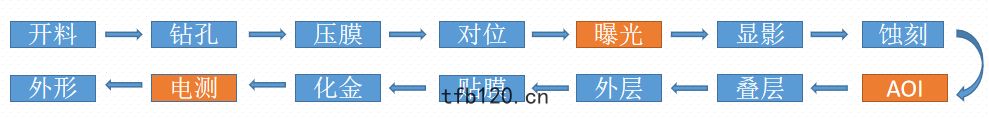

作為每一家生產fpc軟板排綫生產廠家而言，在fpc軟排綫生產製造過程中，對於多層fpc軟板或者較為負責的電路結構層，離不開AOI檢測。 AOI（Automated Optical Inspection縮寫）的中文全稱是自動光學檢測，是基於光學原理來對焊接生產中遇到的常見缺陷進行檢測的過程。AOI是新興起的一種新型測試技術，但發展迅速，很多廠家都應用了AOI測試設備。當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，並通過顯示器或自動標誌把缺陷顯示/標示出來，供維修人員修整。 首先我們需要了解FPC軟板排綫的工藝流程如下圖示：
在蝕刻工藝之後，就是要對各層進行AOI光學掃描。檢測fpc軟板排綫各層可能存在的缺陷。那麼AOI具體實施過程是怎麼操作的呢？有哪些要點呢？
一，對fpc軟板排綫電路層進行AOI光學檢測步驟如下：
1）FPC軟板排綫層數確定。點擊, 進入料號和層數選擇畫麵。依據流程卡及生產指令單核對待檢測的產品規格，檢測層次選取，確認產品層數， 單擊下拉 框選取所需 層數。
2）fpc軟板排綫掃描A層對位：
1°根據顯示的圖形將待測的fpc軟板正確固定在管位釘（條）上。
2°用方向鍵移動鐳射點使右下的管位釘位於監示器的正中央，使鐳射點指向參考像圖示上白色十字準綫附近，確保fpc軟板排綫的掃描圖像與參考圖像很好重合。
3）對fpc軟板排綫A層進行掃描與檢測。
1°進入掃描畫麵，設置Scan參數。 單擊，確保各項參數設為。
2°用鼠標單擊或藍色箭頭按鈕，即可開始檢測，掃描結束後，載板台麵自動回到原位。
3°單擊鍵，進行真，假點檢測。

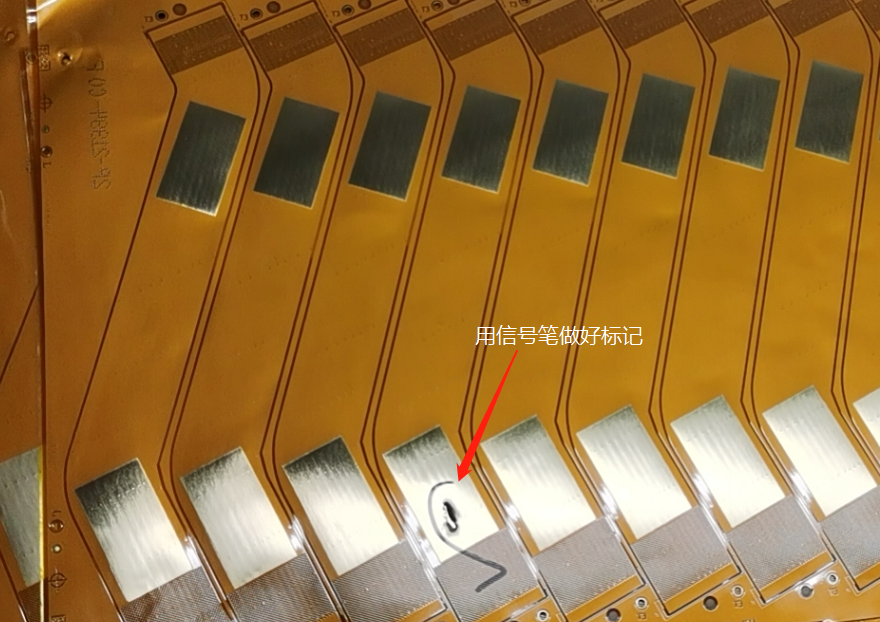

4）對A層存在問題缺陷的地方用記號筆做好標記。
針對測試層AOI掃描，若出現如缺口，開路，短路 不良症狀，用記號筆在當層標上記號。

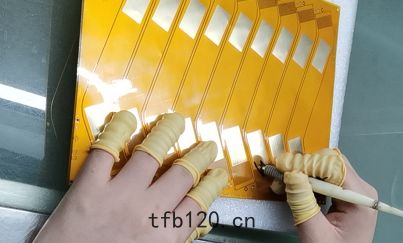

5）對fpc軟板A層做好標記的地方再用刀片進行破壞標定。
對做了不良標記的當層麵，再用刀片進行劃傷導體進行破壞標定。
6）其他各層按上述方法進行重復測試。
二，對fpc軟板排綫電路層進行AOI光學檢測要點。為什麼要用刀片進行破壞標定？
1）AOI判定不良的人工打了報廢標記並破壞處理，後工序能看出這個標記，AOI打了標記的不良品就在AOI後馬上在那一層做上標記。隻是有些fpc多層軟板綫雙麵是實銅麵，所以看不到，針對這種外層是實銅麵，會直接用刀劃傷導體（不是實銅麵也可以用刀劃傷導體做破壞標記），這樣後續各個工序都能看到劃傷處有凸起，就知道是不良品，而且電測也通不過。
2）電測發現的不良打報廢標記後又是如何處理的？電測發現不良打報廢標記後，會繼續電測，不管是曝光，AOI，電測，一次測試整版會有多條單體。電測前雖然看到有做了AOI不良標記，也不是馬上就把不良單體取出來，而是要整版測試，有不良單體（若AOI作了不良標記，電測時這個單體也是會顯示不良的，因為之前已經用刀做了不良破壞），會在電測機前顯示屏上顯示出來，在電測測試架找到對應的模穴對不良單體再一次做出記號。等到了外形OQC全檢時，就將打上標記的不良單體挑出來。
在蝕刻工藝之後，就是要對各層進行AOI光學掃描。檢測fpc軟板排綫各層可能存在的缺陷。那麼AOI具體實施過程是怎麼操作的呢？有哪些要點呢？
一，對fpc軟板排綫電路層進行AOI光學檢測步驟如下：
1）FPC軟板排綫層數確定。點擊
2）fpc軟板排綫掃描A層對位：
1°根據顯示的圖形將待測的fpc軟板正確固定在管位釘（條）上。
2°用方向鍵移動鐳射點使右下的管位釘位於監示器的正中央，使鐳射點指向參考像圖示上白色十字準綫附近，確保fpc軟板排綫的掃描圖像與參考圖像很好重合。
3）對fpc軟板排綫A層進行掃描與檢測。
1°進入掃描畫麵，設置Scan參數。 單擊
2°用鼠標單擊
3°單擊
4）對A層存在問題缺陷的地方用記號筆做好標記。
針對測試層AOI掃描，若出現如缺口，開路，短路 不良症狀，用記號筆在當層標上記號。
5）對fpc軟板A層做好標記的地方再用刀片進行破壞標定。
對做了不良標記的當層麵，再用刀片進行劃傷導體進行破壞標定。
6）其他各層按上述方法進行重復測試。
二，對fpc軟板排綫電路層進行AOI光學檢測要點。為什麼要用刀片進行破壞標定？
1）AOI判定不良的人工打了報廢標記並破壞處理，後工序能看出這個標記，AOI打了標記的不良品就在AOI後馬上在那一層做上標記。隻是有些fpc多層軟板綫雙麵是實銅麵，所以看不到，針對這種外層是實銅麵，會直接用刀劃傷導體（不是實銅麵也可以用刀劃傷導體做破壞標記），這樣後續各個工序都能看到劃傷處有凸起，就知道是不良品，而且電測也通不過。
2）電測發現的不良打報廢標記後又是如何處理的？電測發現不良打報廢標記後，會繼續電測，不管是曝光，AOI，電測，一次測試整版會有多條單體。電測前雖然看到有做了AOI不良標記，也不是馬上就把不良單體取出來，而是要整版測試，有不良單體（若AOI作了不良標記，電測時這個單體也是會顯示不良的，因為之前已經用刀做了不良破壞），會在電測機前顯示屏上顯示出來，在電測測試架找到對應的模穴對不良單體再一次做出記號。等到了外形OQC全檢時，就將打上標記的不良單體挑出來。
