FFC排綫怎麼插入fpc連接器？
- 作者: 阿勇
- 來源: 鑫美特FFC排綫
- 日期 : 2021-06-16
FFC排綫就連接方式而言分兩種：插接型ffc排綫以及焊接型ffc排綫。

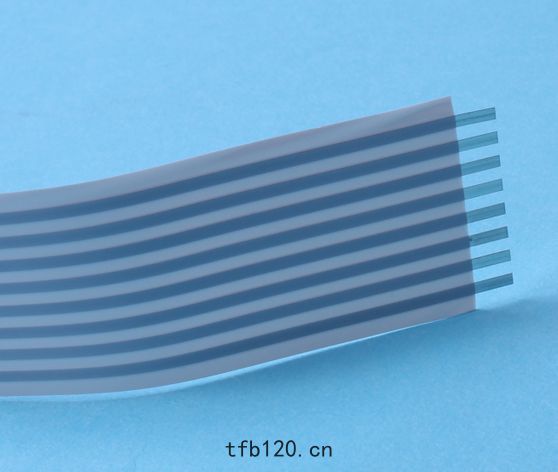

焊接型ffc排綫就是排綫兩端是鏤空型導體，沒有膠膜及補強板。如圖所示：
這種兩端都是鏤空型導體（俗稱為光銅綫）的ffc排綫，是把ffc排綫兩端的導體直接焊接與設備的電路板針腳上，這種不我們此次討論的範圍，本章內容主要是針對端部帶補強板的插接型ffc排綫分析其如何與fpc連接器的連接方式，即ffc排綫到底是怎麼插入fpc連接器。那麼插接型ffc排綫是什麼樣的呢？

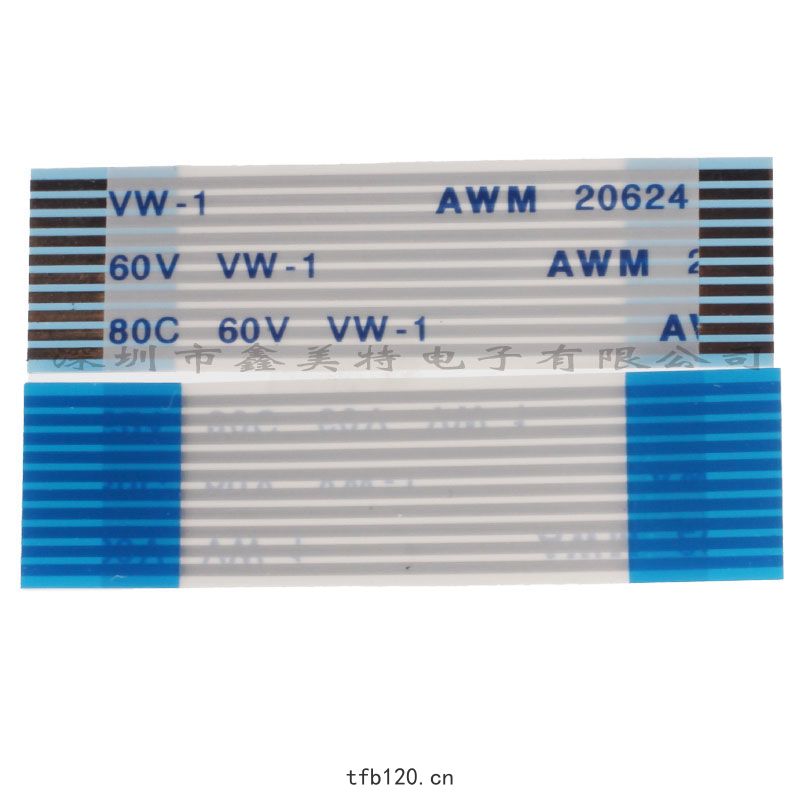

像如圖這種兩端一麵是金手指，另一麵是藍色的補強板這種就是插接型ffc排綫，由於ffc排綫是超柔軟的，而插入fpc連接器時，就需要把兩端的插接端強度加強一些，於是一般ffc排綫廠家會選擇在ffc排綫兩端金手指的相反麵貼上一定厚度的補強板，這個藍色補強板不隻是起到加強插接端厚度的作用，還起到調節插接端厚度的作用，一般fpc連接器的槽隙是0.3mm厚，所以當我們要將ffc排綫插入fpc連接器時，還是需要選擇合適的補強板厚度，使得ffc排綫插接端的厚度剛好是0.3mm厚度或者稍稍厚一點，這樣與fpc連接器匹配剛好不是太緊，方便插入，也不會太鬆，以免會鬆掉。

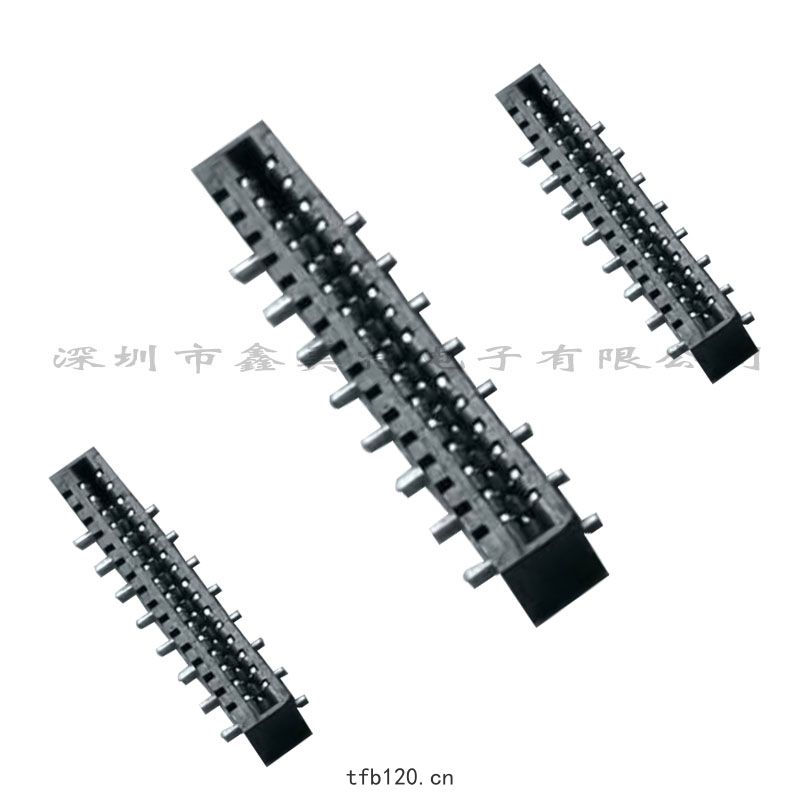

根據fpc連接器的類型不一樣，ffc排綫有橫向水平插入和垂直豎直插入fpc連接器。根據使用的特殊環境分單手握排綫插入或雙手握排綫插入。
1）注意排綫插接端補強板上的記號綫。 下麵左圖這種臥貼抽屉鎖fpc連接器以及右圖翻蓋下接fpc連接器，與這種連接器連接時，ffc排綫需水平緩緩插入，而且大拇指與食指要壓緊ffc排綫的補強板處，同時要避免手指接觸ffc排綫的金手指，將ffc排綫水平平穩插入fpc連接器，為了讓ffc排綫金手指

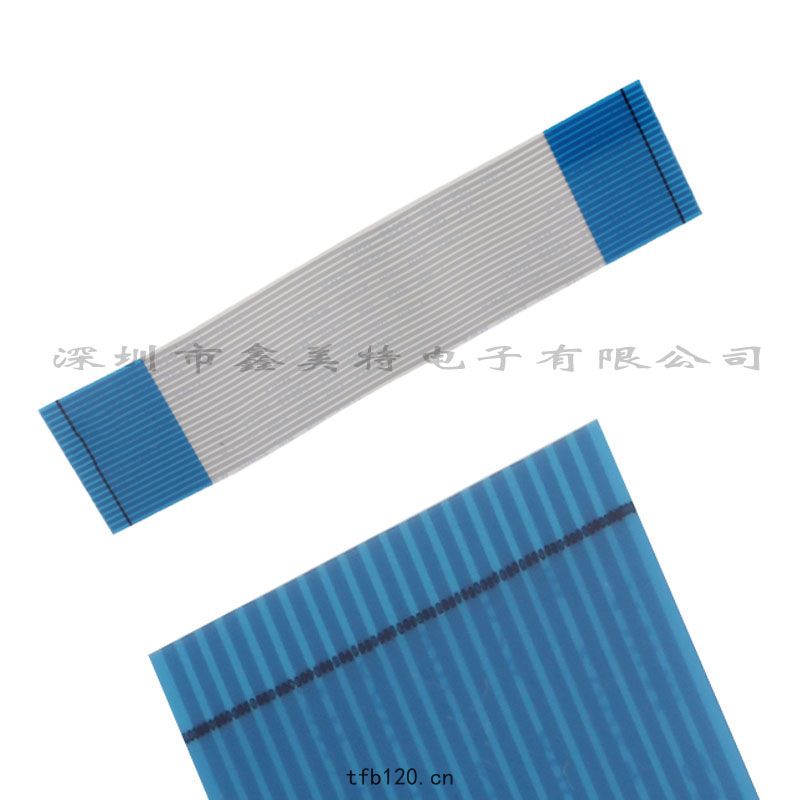

導體與fpc連接器的針一 一對應，需要在ffc排綫的補強板上畫上記號綫，這個很重要，能夠讓操作者知道將ffc排綫插入的深度以及保證不會將排綫插歪了。如圖所示，在藍
色補強板上畫了一根黑綫，這根黑綫就是記號綫，即當我們將ffc排綫插入連接器時，剛好插到這根綫的位置，就不要再把ffc排綫推進了，同時我們保證這根綫與fpc連接器邊緣在一條綫，這樣能確保ffc排綫不會插歪了，否則可能會出現功能異常抑或會造成電路短路。

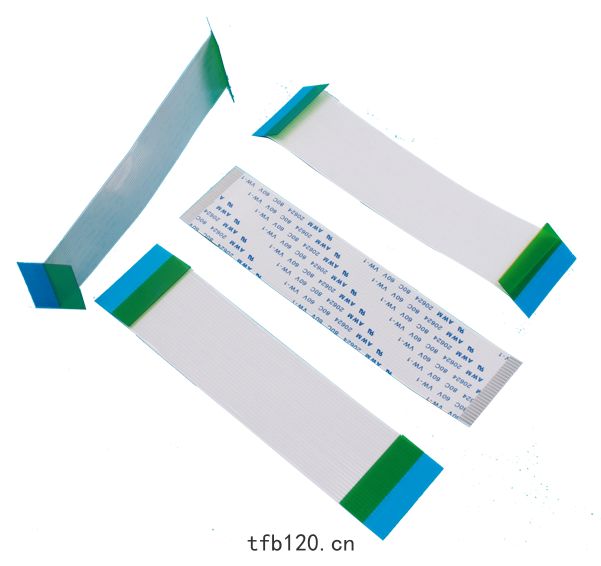

2）特殊狹小的空間安裝ffc排綫與連接器，單手握住排綫不要插入，可以把補強板尾部做成半剝離狀態，當將ffc排綫插入fpc連接器時，可以一隻手握住排綫插接端，另一隻收抓住藍色補強板半剝離的尾部部分，雙手將ffc排綫推入連接器中。
3）注意ffc排綫不要出現弧形，一定要平整，要讓ffc排綫的補強板與fpc連接器的槽孔麵平行，這樣插入fpc連接器，不要對ffc排綫的端部導體造成刮傷。
4）如果發現ffc排綫端部不平齊（ffc排綫端部綫與綫身成105°以上或75°以下）或者有劈鋒，可以先用閘刀切除0.3~0.5mm，讓排綫端部平齊後，再插入fpc連接器。
焊接型ffc排綫就是排綫兩端是鏤空型導體，沒有膠膜及補強板。如圖所示：
這種兩端都是鏤空型導體（俗稱為光銅綫）的ffc排綫，是把ffc排綫兩端的導體直接焊接與設備的電路板針腳上，這種不我們此次討論的範圍，本章內容主要是針對端部帶補強板的插接型ffc排綫分析其如何與fpc連接器的連接方式，即ffc排綫到底是怎麼插入fpc連接器。那麼插接型ffc排綫是什麼樣的呢？
像如圖這種兩端一麵是金手指，另一麵是藍色的補強板這種就是插接型ffc排綫，由於ffc排綫是超柔軟的，而插入fpc連接器時，就需要把兩端的插接端強度加強一些，於是一般ffc排綫廠家會選擇在ffc排綫兩端金手指的相反麵貼上一定厚度的補強板，這個藍色補強板不隻是起到加強插接端厚度的作用，還起到調節插接端厚度的作用，一般fpc連接器的槽隙是0.3mm厚，所以當我們要將ffc排綫插入fpc連接器時，還是需要選擇合適的補強板厚度，使得ffc排綫插接端的厚度剛好是0.3mm厚度或者稍稍厚一點，這樣與fpc連接器匹配剛好不是太緊，方便插入，也不會太鬆，以免會鬆掉。
根據fpc連接器的類型不一樣，ffc排綫有橫向水平插入和垂直豎直插入fpc連接器。根據使用的特殊環境分單手握排綫插入或雙手握排綫插入。
1）注意排綫插接端補強板上的記號綫。 下麵左圖這種臥貼抽屉鎖fpc連接器以及右圖翻蓋下接fpc連接器，與這種連接器連接時，ffc排綫需水平緩緩插入，而且大拇指與食指要壓緊ffc排綫的補強板處，同時要避免手指接觸ffc排綫的金手指，將ffc排綫水平平穩插入fpc連接器，為了讓ffc排綫金手指
導體與fpc連接器的針一 一對應，需要在ffc排綫的補強板上畫上記號綫，這個很重要，能夠讓操作者知道將ffc排綫插入的深度以及保證不會將排綫插歪了。如圖所示，在藍
色補強板上畫了一根黑綫，這根黑綫就是記號綫，即當我們將ffc排綫插入連接器時，剛好插到這根綫的位置，就不要再把ffc排綫推進了，同時我們保證這根綫與fpc連接器邊緣在一條綫，這樣能確保ffc排綫不會插歪了，否則可能會出現功能異常抑或會造成電路短路。
2）特殊狹小的空間安裝ffc排綫與連接器，單手握住排綫不要插入，可以把補強板尾部做成半剝離狀態，當將ffc排綫插入fpc連接器時，可以一隻手握住排綫插接端，另一隻收抓住藍色補強板半剝離的尾部部分，雙手將ffc排綫推入連接器中。
3）注意ffc排綫不要出現弧形，一定要平整，要讓ffc排綫的補強板與fpc連接器的槽孔麵平行，這樣插入fpc連接器，不要對ffc排綫的端部導體造成刮傷。
4）如果發現ffc排綫端部不平齊（ffc排綫端部綫與綫身成105°以上或75°以下）或者有劈鋒，可以先用閘刀切除0.3~0.5mm，讓排綫端部平齊後，再插入fpc連接器。
