為什麼ffc排綫鍍錫銅綫寬度公差都是下公差？
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2021-05-16
FFC排綫的三大主要原材：銅綫，膠膜，補強板，寬度公差都是可以走上下公差，唯獨ffc扁平銅綫寬度公差實際都是走下公差，這到底是為什麼呢？

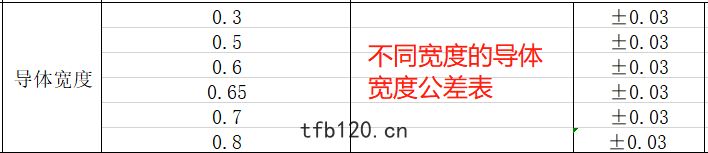

FFC排綫行業規定導體（鍍錫銅綫或裸銅綫）寬度公差都是±0.03 ，不管ffc扁平排綫的導體寬度是0.3，0.65，0.8，1.27等，它們實際上從未有寬度公差大於零的情況，以0.035*0.3這個規格的銅綫舉例，每次來料我公司IQC測量寬度都是在0.28，0.29的樣子。是ffc排綫的銅綫供應商為了省材料，故意這樣做的嗎？
其實，真正熟悉ffc扁平排綫的朋友不會有上述疑問，ffc排綫導體采購是按重量來算，並不是按長度來度量的。事實上，這點微小的寬度公差對重量的影響幾乎沒有，故可以排除是ffc軟排綫銅綫供應商為了摳料所為。

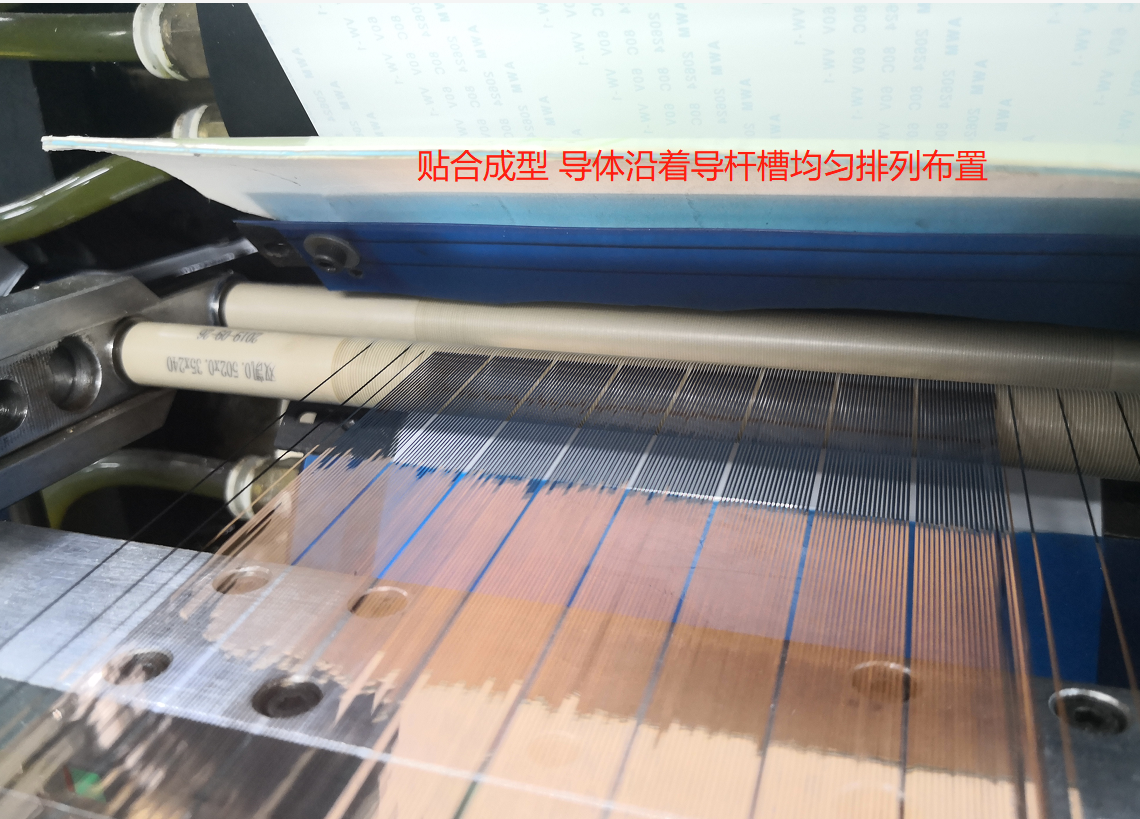

這需要從ffc軟排綫的工藝製程方麵分析，ffc排綫導體間距通常是PH0.5，PH1.0，PH1.25，PH2.54，這幾個ffc排綫間距也是包括我公司在內的ffc排綫行業的比較常規的幾個間距，理論上，隻要客戶朋友要求我們將ffc排綫做成什麼間距，ffc軟排綫生產廠家就可以做成什麼間距的ffc排綫。FFC排綫的導體間距是由導杆決定的，以PH0.5FFC排綫舉例說明，假如我們要做PH0.5間距的ffc軟排綫，那麼我們會在ffc排綫貼合成型時，裝上一套PH0.5mm的導杆，一般是兩粗輪，兩細杆，在導杆上通過加工中心自動銑出了一排非常標準且間距都為0.5mm的導綫槽。即導杆上的任一個導體槽寬度是一致的，且槽隙寬度比導體寬度略微要寬一些，但是寬度差必須≤0.025mm（PH0.5的ffc排綫間距公差是±0.05）。
也就是說0.5間距的導杆槽寬度W（0.3＜W＜0.325）的在0.3與0.325之間。導杆槽的寬度的上限是由ffc排綫間距公差上限決定的，ffc排綫的導杆槽寬度比導體寬度多出的寬度必須小於間距公差的上限的一半。
既然ffc排綫貼合成型的導杆槽寬度，不能太大，那是否可以盡量小呢，繼續以上麵PH0.5 ffc排綫說明，可以將其導杆槽寬隻做到0.3嗎？不行的，因為若這樣設計ffc排綫導杆槽槽寬，在進行ffc排綫貼合成型時，銅綫邊沿很可能會剮蹭導杆槽內壁，會引起導體變形，貼合不順暢，更嚴重的情況可能會將銅綫碎末落在導杆槽裏，導致ffc排綫導體之間留下銅綫碎屑，引起ffc排綫短路。這才是ffc排綫銅綫供應商將銅綫寬度公差一般做成下公差，從不做成出現上公差的原因。
FFC排綫行業規定導體（鍍錫銅綫或裸銅綫）寬度公差都是±0.03 ，不管ffc扁平排綫的導體寬度是0.3，0.65，0.8，1.27等，它們實際上從未有寬度公差大於零的情況，以0.035*0.3這個規格的銅綫舉例，每次來料我公司IQC測量寬度都是在0.28，0.29的樣子。是ffc排綫的銅綫供應商為了省材料，故意這樣做的嗎？
其實，真正熟悉ffc扁平排綫的朋友不會有上述疑問，ffc排綫導體采購是按重量來算，並不是按長度來度量的。事實上，這點微小的寬度公差對重量的影響幾乎沒有，故可以排除是ffc軟排綫銅綫供應商為了摳料所為。
這需要從ffc軟排綫的工藝製程方麵分析，ffc排綫導體間距通常是PH0.5，PH1.0，PH1.25，PH2.54，這幾個ffc排綫間距也是包括我公司在內的ffc排綫行業的比較常規的幾個間距，理論上，隻要客戶朋友要求我們將ffc排綫做成什麼間距，ffc軟排綫生產廠家就可以做成什麼間距的ffc排綫。FFC排綫的導體間距是由導杆決定的，以PH0.5FFC排綫舉例說明，假如我們要做PH0.5間距的ffc軟排綫，那麼我們會在ffc排綫貼合成型時，裝上一套PH0.5mm的導杆，一般是兩粗輪，兩細杆，在導杆上通過加工中心自動銑出了一排非常標準且間距都為0.5mm的導綫槽。即導杆上的任一個導體槽寬度是一致的，且槽隙寬度比導體寬度略微要寬一些，但是寬度差必須≤0.025mm（PH0.5的ffc排綫間距公差是±0.05）。
也就是說0.5間距的導杆槽寬度W（0.3＜W＜0.325）的在0.3與0.325之間。導杆槽的寬度的上限是由ffc排綫間距公差上限決定的，ffc排綫的導杆槽寬度比導體寬度多出的寬度必須小於間距公差的上限的一半。
既然ffc排綫貼合成型的導杆槽寬度，不能太大，那是否可以盡量小呢，繼續以上麵PH0.5 ffc排綫說明，可以將其導杆槽寬隻做到0.3嗎？不行的，因為若這樣設計ffc排綫導杆槽槽寬，在進行ffc排綫貼合成型時，銅綫邊沿很可能會剮蹭導杆槽內壁，會引起導體變形，貼合不順暢，更嚴重的情況可能會將銅綫碎末落在導杆槽裏，導致ffc排綫導體之間留下銅綫碎屑，引起ffc排綫短路。這才是ffc排綫銅綫供應商將銅綫寬度公差一般做成下公差，從不做成出現上公差的原因。
