FFC軟排綫的導體規格怎麼分類？
- 作者: 陳中強
- 來源: 康爾美FFC排綫
- 日期 : 2020-06-12
導體也叫銅綫，是FFC軟排綫的核心，ffc軟排綫的核心功能是傳遞電子信號，所以銅綫是核心組成部分。ffc扁平排綫是含銅量達到99.99%的電解銅，通常在銅綫外麵鍍了一層錫，鍍錫層的厚度一般大於1U，鍍錫層的目的是為了讓ffc排綫導體在空氣中更抗氧化，鍍錫層太薄不行，容易露出裏麵的銅，會讓ffc軟排綫兩端的銅綫暴露於空氣中，鍍錫層太厚，既是浪費，也增加了成本，根本還沒必要。畢竟裸銅綫的導電性比鍍錫銅綫要好，使ffc柔性排綫的導體通過電流要大。

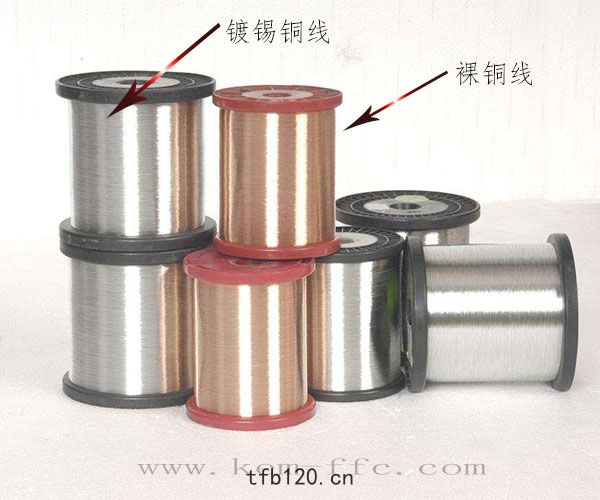

那麼鍍錫銅綫與裸銅綫到底哪個更適合做ffc軟排綫的導體呢？裸銅綫就是用含銅量為99.99%純銅杆拉絲而成的銅綫，質料單一，表裏全部為銅金屬，外觀看上去為暗紅色。物理特性上，裸銅綫材質柔軟，導電性優

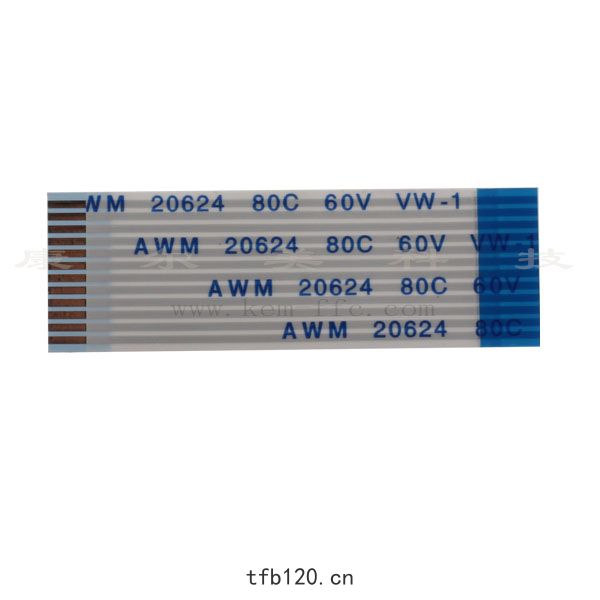

良。鍍錫銅綫的工藝比裸銅綫稍稍復雜，將純銅杆拉絲後再用熱鍍錫工藝在銅絲表麵鍍上薄薄的一層錫就成了鍍錫銅綫。這種ffc扁平綫外觀為銀色，因為錫是銀色金屬的緣故。鍍錫銅綫材質也很柔軟，隻是相對裸銅綫來說稍差些，畢竟錫層是很薄的，與裸銅綫相比，其耐蝕性，抗氧化性能更強，可大大延長ffc扁平排綫的使用壽命。
FFC軟排綫的導體是什麼形狀的呢？顧名思義就是扁平的。按照行業最常規做的三種間距的排綫，我來對的ffc扁平排綫原料導體做一個簡單的歸納。
1）0.5mm間距的ffc軟排綫所用的導體規格：厚*寬/mm：
0.035*0.3，0.035*0.32，0.05*0.3；0.05*0.32
2）1.0mm間距的ffc軟排綫所用的導體規格：厚*寬/mm：
0.035*0.65，0.05*0.65，0.1*0.65，0.05*0.5
3）1.25mm間距的ffc軟排綫所用的導體規格：厚*寬/mm：
0.05*0.8，0.1*0.8
綜合上麵可以看出，隨著ffc排綫的間距增大，其對應的銅綫的寬度也變大，單根導體更粗，電阻越小，能承受得電流更大。若想進一步了解ffc排綫的單根導體通過電流，可點擊http://tfb120.cn/news_view_234.html查看。
