LVDS接口傳輸排綫比TTL電平方式傳輸排綫優勢體現？
- 作者: 陳中強
- 來源: 康爾美ffc排綫
- 日期 : 2020-07-15
采用TTL接口傳輸柔性扁平電纜綫，數據傳輸速率不高，傳輸距離較短，且抗電磁幹擾（Electromagnetie Interference，EMI）能力也比較差，會對圖像造成一定的影響；另外，TTL多路數據信號采用一整排綫路的傳輸方式來傳送，整個排綫數量達幾十路，不但連接不方便，而且不適合超薄化的發展趨勢。

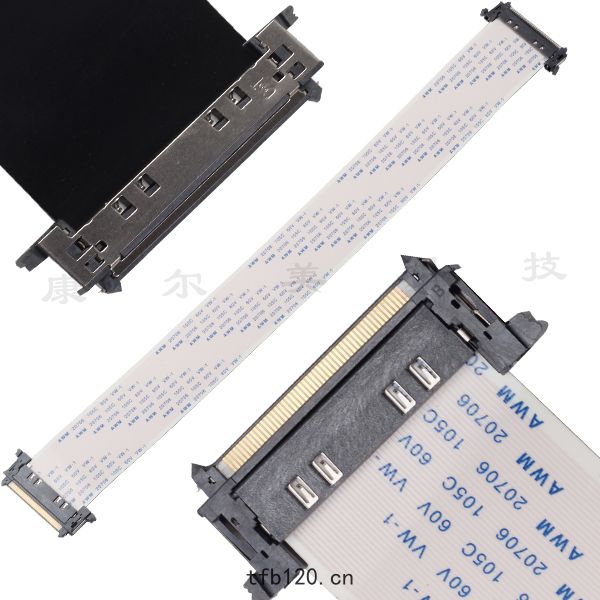

若lvds柔性軟排綫采用的是LVDS接口傳輸，它是一種低壓差分信號技術接口，是為克服以TTL電平方式傳輸寬帶高，碼率數據時功耗大，EMI電磁幹擾大等缺點而研製的一種數字視頻信號傳輸方式 ， lvds 傳輸排綫能實現數據的高速率，低噪聲，遠距離，高準確度的傳輸 。LVDS接口是LCD Panel通用的接口標準，大多用在7寸以上尺寸的顯示屏上。
那麼lvds接口是如何做到上述高速率，低噪聲，遠距離，高準確度的傳輸方式的呢？
（1）LVDS接口利用非常低的電壓擺幅（約350mV）在2條PCB走綫或者一對平衡柔性電纜上通過差分進行數據傳輸，即低壓差分信號傳輸，采用LVDS接口，可以使得信號在差分PCB綫或平衡電纜上以幾百Mbps的速率傳輸，由於采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。
（2） LVDS接口電路位於液晶彩電Scaler電路與液晶麵板之間，它由主板側的LVDS信號發送電路（發送器）和液晶麵板側的接收電路（接收器）共同組成。LVDS發送器將Scaler輸出的TTL電平並行RGB數據信號和控製信號轉換成低電壓串行LVDS信號，然後通過主板與液晶麵板之間的柔性軟排綫將信號傳送到液晶麵板側的LVDS接收器，LVDS接收器再將串行信號轉換為TTL電平的並行信號送往後續電路（一般是定時控製器TCON）。
發送器主要完成TTL信號到LVDS信號的轉換，接收器主要完成LVDS信號到TTL信號的轉換，互連器包含電纜，PCB上差分導綫對以及匹配電阻。
