鑫美特FFC排綫廠家歸納七種主要FFC軟排綫型號？
- 作者: 阿勇
- 來源: 鑫美特ffc排綫
- 日期 : 2020-07-14
談到FFC柔性軟排綫，ffc排綫圈內人無不聽說了很多有關A型，B型，C型，D型，E型等。等種類排綫，盡管如此，還是有很多朋友對ffc扁平排綫的分類不甚了解，下麵FFC排綫廠家帶大家一起來認識ffc軟排綫的七大主要型號。

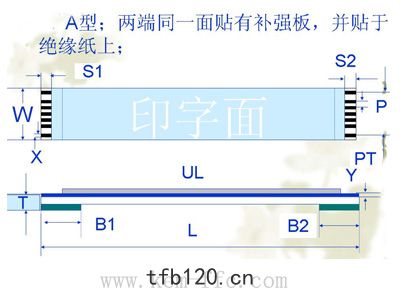

一，A型FFC軟排綫：
兩端同一麵貼有補強板，並且補強板是直接貼在膠膜上。這個也俗稱為同向ffc排綫這個是鑫美特ffc排綫工廠做的最廣泛的一款型號，這也叫同向綫，即ffc軟排綫兩端的金手指在同一麵。

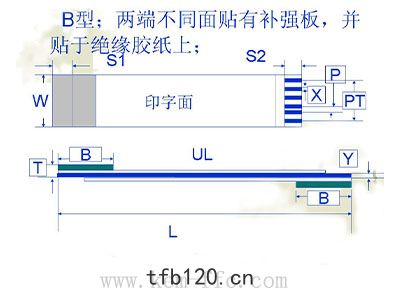

二，B型FFC軟排綫：
上。ffc排綫膠膜排綫兩端的不同麵貼有補強板，並且補強板直接貼在膠膜上，這個也俗稱為“反向ffc排綫”。
三，C型FFC軟排綫：
一，A型FFC軟排綫：
兩端同一麵貼有補強板，並且補強板是直接貼在膠膜上。這個也俗稱為同向ffc排綫這個是鑫美特ffc排綫工廠做的最廣泛的一款型號，這也叫同向綫，即ffc軟排綫兩端的金手指在同一麵。
二，B型FFC軟排綫：
上。ffc排綫膠膜排綫兩端的不同麵貼有補強板，並且補強板直接貼在膠膜上，這個也俗稱為“反向ffc排綫”。

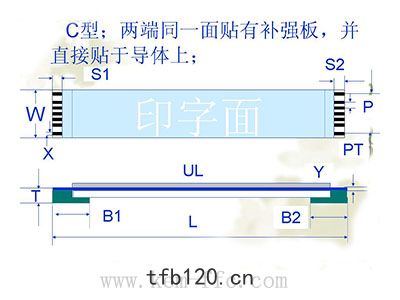

三，C型FFC軟排綫：
兩端同一麵貼有補強板，並且補強板是直接貼在ffc扁平排綫的導體上。其實C型綫與A型排綫很相似，隻是補強板與導體之間是否有膠膜隔開的區別。

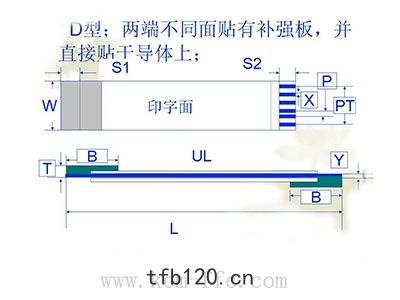

四，D型FFC軟排綫：
兩端不同麵貼有補強板，並且補強板是直接貼在ffc扁平排綫的導體上。其實D型綫與B型排綫很相似，隻是補強板與導體之間是否有膠膜隔開的區別。
兩端不同麵貼有補強板，並且補強板是直接貼在ffc扁平排綫的導體上。其實D型綫與B型排綫很相似，隻是補強板與導體之間是否有膠膜隔開的區別。

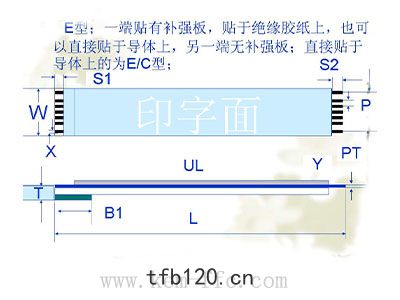

五，E型FFC軟排綫：
FFc柔性軟排綫的一端貼有補強板，並且補強板可以直接貼在導體上，也可以貼在膠膜上。而FFC扁平排綫的另一端是光光 的導體，既沒有膠膜也沒有補強板。也就是說這種ffc軟排綫一端插連接器，一端焊接。
FFc柔性軟排綫的一端貼有補強板，並且補強板可以直接貼在導體上，也可以貼在膠膜上。而FFC扁平排綫的另一端是光光 的導體，既沒有膠膜也沒有補強板。也就是說這種ffc軟排綫一端插連接器，一端焊接。

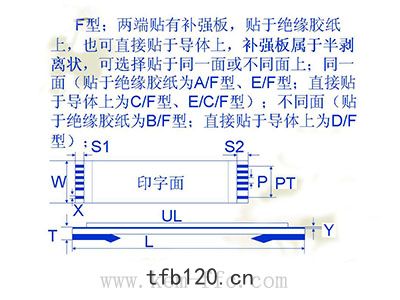

六，F型FFC軟排綫：
ffc排綫的兩端都貼有補強板，補強板可以直接貼導體，也可以直接貼膠膜，補強板可以在兩端同麵，也可以反麵。但是又一個共同點：補強板屬於剝離狀態。這個半剝離開的補強板起到一個扶手的作用，便於手抓安裝。
ffc排綫的兩端都貼有補強板，補強板可以直接貼導體，也可以直接貼膠膜，補強板可以在兩端同麵，也可以反麵。但是又一個共同點：補強板屬於剝離狀態。這個半剝離開的補強板起到一個扶手的作用，便於手抓安裝。

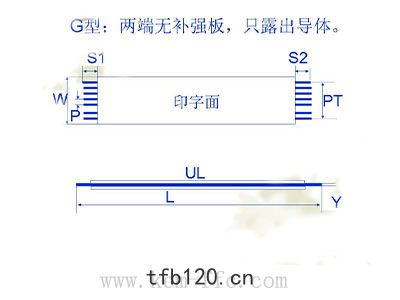

七，G型FFC軟排綫：
此型號的ffc柔性排綫兩端無補強板，隻露出光腳銅綫，這個排綫不是連接連接器，是兩端直接焊接到電路板上。
此型號的ffc柔性排綫兩端無補強板，隻露出光腳銅綫，這個排綫不是連接連接器，是兩端直接焊接到電路板上。
綜上，ffc軟排綫型號都介紹完了，其實歸納起來很好理解，不要死記硬背，每個型號對應一個圖形，腦海中浮現出FFC扁平排綫的圖形，就能知道此排綫屬於哪個型號。
