工控的大腦是芯片，工控的眼睛是屏幕，確保眼睛的清晰是高清屏綫，高清屏綫的基礎是視頻接口，視頻接口的主流是eDP接口和LVDS接口，故當下最流行的高清屏綫是2k高清EDP屏綫，4k高清eDP屏綫以及lvds液晶屏綫。


eDP屏綫和LVDS屏綫的區別

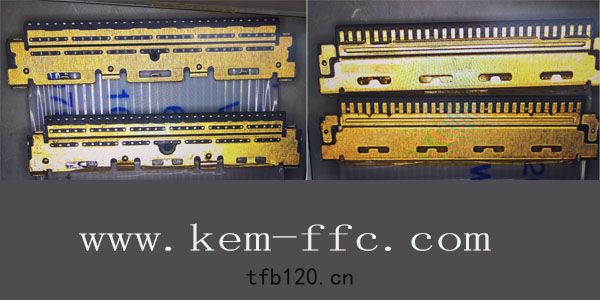

eDP屏綫是指屏接口為0.3-0.5小間距焊接式扁平綫，這種edp屏綫一般是一頭插接型，裸露3--5mm銅綫，且裸露銅綫的背麵有藍色補強板，補強板使排綫端具有一定的厚度與硬度，方便與普通fpc連接器連接，而eDP屏綫的另一端是光光的裸銅綫，直接焊接上edP屏綫端子。下圖為市場常用的0.5-30pin eDP屏綫端子。

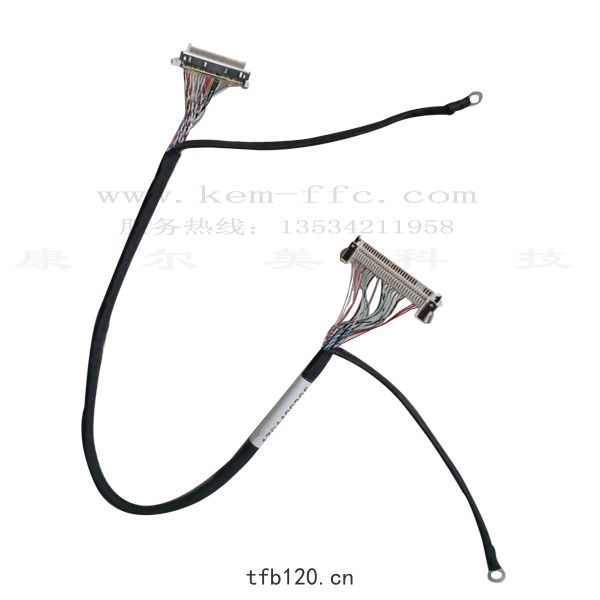

一般高清液晶屏edp屏綫分為單通道與雙通道。eDP屏綫一般為2組絞綫，3組絞綫，5組絞綫，8組絞。常見的eDP屏綫為2組信號綫（絞綫），3組信號綫。下圖為0.5間距 30pin轉40pin 鐵佛龍eDP屏綫。

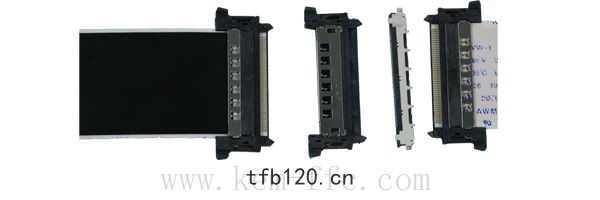

LVDS屏綫分為標清綫與高清綫兩種。LVDS屏綫（高清綫）屏接口為0.5間距雙排，即JAE FIRE51P高清綫。下圖為0.5-51p EDP屏綫。

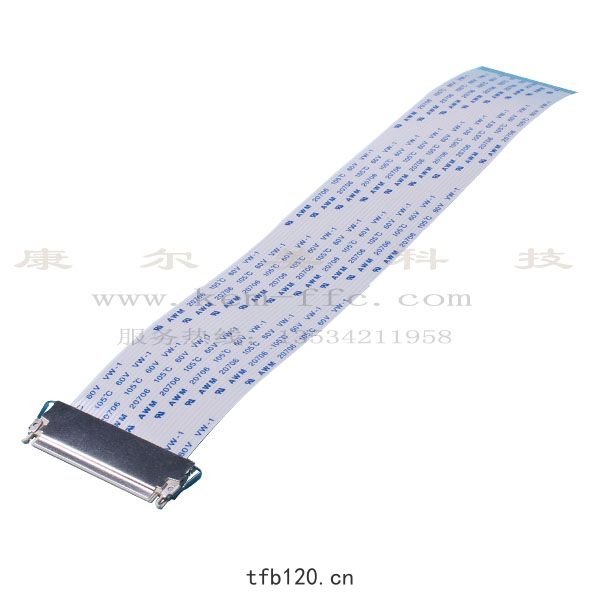

LVDS屏綫(標準綫）是指屏接口為1.0間距，1.25間距，端子為鉚壓式組裝而成。常見有單八綫，雙八綫。單八綫大都為FIX-30P，DF141.25-30P,雙八綫大都為FIX-30Pin。下圖為1.0間距-FIX 30pin標清屏綫。

EDP和LVDS都是工控機中用來連接觸摸屏或顯示器的的視頻信號接口。

LVDS接口其特點：
1，利用非常低的電壓擺幅（約350mV）在兩條PCB走綫或一對平衡綫纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。
2，這種數字視頻信號傳輸方式克服了以TTL電平方式傳輸寬帶高碼率數據時功耗大，EMI電磁幹擾大等缺點。
3，工控機采用LVDS輸出接口，可以使得信號在差分PCB綫或平衡電纜上以幾百Mbit/s的速率傳輸，因采用低壓和低電流驅動方式，實現了低噪聲和低功耗。


EDP接口特點：
eDP接口是一種基於DisplayPort架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率信號，且能夠實現多數據同時傳輸，故傳輸速率遠高於LVDS。

1，微封包結構，能夠實現多數據的同時傳輸。

2，無需LVDS轉換電路，電路簡潔。

3，較小的EMI(電磁幹擾)，並具有強大的版權保護功能。

以分辨率為1920x1200，24bit彩色的液晶屏為例，若采用LVDS接口，則數據傳輸綫需20對；若采用eDP接口，則隻需要4對綫。由此可見，eDP接口的優勢相當明顯，特別是在高清屏中。近年來，為了提高麵板及處理器間的數據傳輸速度，在工控機及工業平板電腦中已大量采用eDP接口，eDP接口正迅速成為主流接口。
