高清EDP屏綫會取代lvds綫嗎？
- 作者: 陳中強
- 來源: 康爾美ffc排綫
- 日期 : 2020-07-13
EDP接口是液晶顯示屏的一種通信接口，一般采用EDP接口的高清edp屏綫的液晶顯示屏比采用lvds 排綫分辨率更高，高清液晶顯示屏都采用EDP的通信接口。今天康爾美ffc排綫廠家就來著重講解一下什麼是液晶顯示屏中EDP接口，希望對大家了解液晶顯示屏有一定的幫助。
EDP接口是一種基於DisplayPort架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率圖像信號，且能夠實現多數據同時在EDP-ffc排綫上傳輸，所以它的傳輸速率也要遠高於ffc-LVDS排綫的傳遞效率。接下來我們就來說說液晶顯示屏中EDP接口有哪些特點：

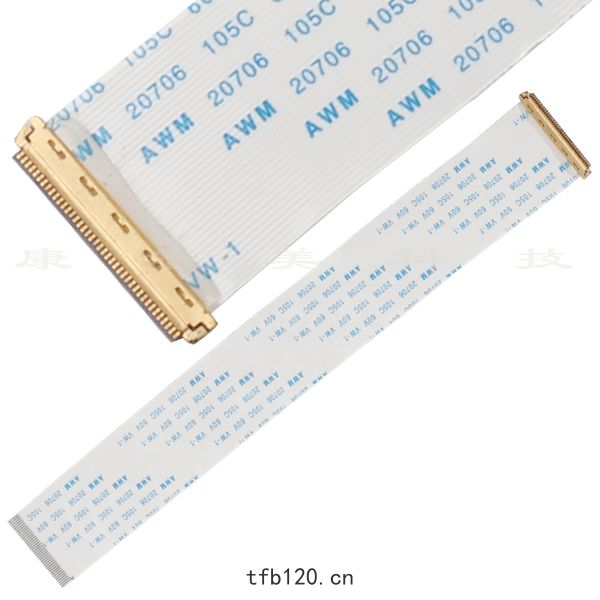

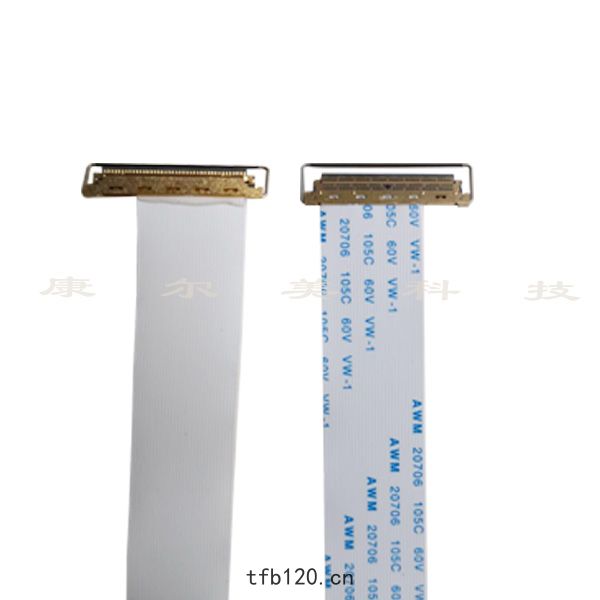

隻要液晶顯示屏中采用EDP接口，那麼傳輸信號綫必然采用ffc EDP屏綫，那麼顯示屏EDP接口有什麼特點呢？
1，微封包結構，能夠實現多數據的同時傳輸。
2，無需LVDS轉換電路，電路簡潔。
3，較小的EMI（電磁幹擾），不需要像LVDS ffc綫那樣對ffc綫的綫身兩麵貼吸波材。
可能看完上麵的描述後還是有很多edp-ffc排綫朋友有疑問，再用個例子進一步詮釋，以分辨率為1920x1200，24bit彩色的液晶顯示屏為例，如采用LVDS接口，則數據傳輸綫需20對；若采用EDP接口的ffc-EDP屏綫，則隻需要4對綫。由此可見，EDP接口屏綫的優勢相當明顯，同樣的傳輸負載，減少了傳輸導綫數量，意味著降低了信號衰減。特別是在高清屏中，近年來，為了提高麵板及處理器間的數據傳輸速度，在工控機及工業平板電腦中已大量采用EDP接口ffc排綫，EDP接口正迅速成為顯示屏ffc軟排綫的主流接口。
EDP接口是一種基於DisplayPort架構和協議的一種全數字化接口，可以用較簡單的連接器以及較少的引腳來傳遞高分辨率圖像信號，且能夠實現多數據同時在EDP-ffc排綫上傳輸，所以它的傳輸速率也要遠高於ffc-LVDS排綫的傳遞效率。接下來我們就來說說液晶顯示屏中EDP接口有哪些特點：
1，微封包結構，能夠實現多數據的同時傳輸。
2，無需LVDS轉換電路，電路簡潔。
3，較小的EMI（電磁幹擾），不需要像LVDS ffc綫那樣對ffc綫的綫身兩麵貼吸波材。
