怎麼處理lvds ffc綫才能讓液晶電視更高清？
- 作者: 陳中強
- 來源: 康爾美FFC排綫
- 日期 : 2020-07-11
高清液晶電視屏幕有橫綫或雜點不清晰的問題主要由於lvds ffc綫傳輸信號的串擾或收到外部幹擾的耦合引起。
那麼究竟采用怎麼的措施來消除電視數字信號在lvds ffc排綫在傳輸中中受到的幹擾呢？
對折lvds TV排綫中的導綫會改變信號傳輸時的反射和耦合狀況，但這不是解決lvds屏綫幹擾問題的根本方向。
最簡單適用的方法便是更換合適的lvds 綫材，也可以嘗試在液晶電視lvds 屏綫綫身上加共軛磁珠或套磁環來抑製幹擾，不過這隻能解決高清lvds ffc綫外部耦合幹擾，綫間串擾隻能選擇合適的lvds ffc排綫導體解決。
對lvds ffc排綫接地綫也有助於改善信號串擾的問題，通常我們會在0.5-51p lvds高清液晶排綫以及0.5-41p lvds液晶排綫某根導體接地，這樣能大大的降低信號幹擾。
另外還有LVDS ffc排綫導體間距也是影響幹擾的重要因素，過細，過密的lvds ffc排綫間距對傳輸不利。
因此，解決高清電視變模糊的一個重要措施就是控製lvds 電視排綫盡量不要受到幹擾，方法就是接地，貼吸波材
那麼究竟采用怎麼的措施來消除電視數字信號在lvds ffc排綫在傳輸中中受到的幹擾呢？
對折lvds TV排綫中的導綫會改變信號傳輸時的反射和耦合狀況，但這不是解決lvds屏綫幹擾問題的根本方向。
最簡單適用的方法便是更換合適的lvds 綫材，也可以嘗試在液晶電視lvds 屏綫綫身上加共軛磁珠或套磁環來抑製幹擾，不過這隻能解決高清lvds ffc綫外部耦合幹擾，綫間串擾隻能選擇合適的lvds ffc排綫導體解決。
對lvds ffc排綫接地綫也有助於改善信號串擾的問題，通常我們會在0.5-51p lvds高清液晶排綫以及0.5-41p lvds液晶排綫某根導體接地，這樣能大大的降低信號幹擾。

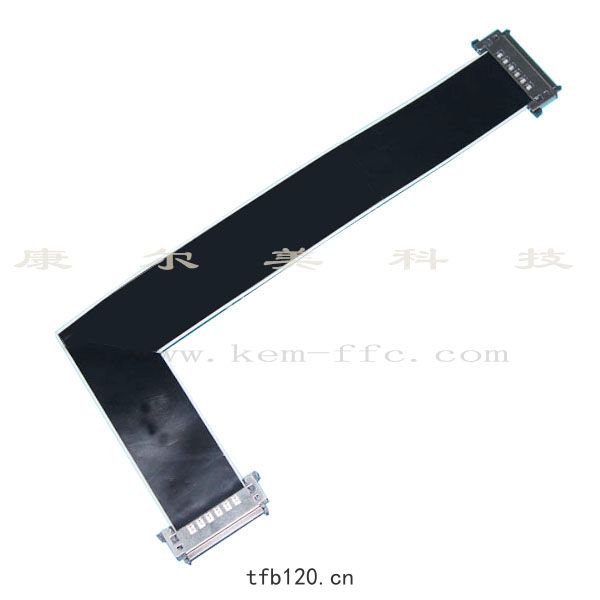

除了插地綫以外，lvds ffc綫材的特性阻抗，對信號影響也是非常大，尤其當lvds ffc排綫比較長時幹擾比較明顯，屏幕信號很模糊，通常控製lvds ffc排綫的特性阻抗在100±10Ω內，使用方法就是在lvds屏綫周身貼吸波材。
另外還有LVDS ffc排綫導體間距也是影響幹擾的重要因素，過細，過密的lvds ffc排綫間距對傳輸不利。
因此，解決高清電視變模糊的一個重要措施就是控製lvds 電視排綫盡量不要受到幹擾，方法就是接地，貼吸波材
