FFC柔性排綫耐曲繞次數能達到1000萬次嗎？

首先我們要認識到FFC軟排綫耐曲繞次數與哪些因素有關？
（1）基礎材質性能
FFC軟排綫使用膠膜是PET基材附熱熔膠，PET基材本身就具備很好的延伸率，對PET基材覆熱熔膠，熱熔膠在整個PET麵上務必均匀，一般要求厚度公差控製在±3U，這樣均匀塗抹的膠層壓合導體時，銅綫的被膠層包裹的會非常均匀，不會一會深（膠過多），一會淺（膠偏少），從而會造成膠膜與銅綫粘合的不匀稱，從而會影響導體與膠膜的粘合力。另外銅綫的延展性更為重要，一般FFC排綫業界要求銅綫原材的延伸率達到18%以上，低於這個就是不合格的。銅分有氧銅與無氧銅，像我們鑫美特電子都采用無氧銅。有氧銅與無氧銅都屬於含銅比例達到99.99%的電解銅，但是無氧銅相對來說，韌性要更好一點。對於作業工況來回運動的諸如打印針頭FFC排綫，醫療排綫運動排綫，采用無氧銅成為首選。
（2）基礎材質的物理參數
總體而言，材料（絕緣膠膜，銅綫）越薄，耐曲繞能力就越強。一般而言，對於曲繞性能要求高的作業場所，建議采用薄的材質，絕緣膜一般有37u，43u，50u，60u，70u，80u，100u，125u等厚度，銅綫一般有35u，50u，80u，100u等厚度。如果僅僅考慮曲繞性，當然材質越薄越好，但是過電路要求，導體太薄，阻抗增大，滿足不了電流需求也是不行的。因此，在選擇銅綫厚度時，必須至少先滿足過電流的要求，在滿足這一前提下，盡可能的選薄的銅綫。銅綫過電流怎麼選？可以參考FFC排綫電流計算方法來選擇適合用戶使用要求的銅綫規格。銅綫規格定型以後，膠膜怎麼選，是不是越薄越好？顯然不是這麼簡單，當銅綫規格定型後，導體厚度也固定了，那麼必須選擇與之匹配的膠膜來壓合，膠膜太薄，膠層厚度不夠，銅綫不能完全嵌入到熱熔膠裏，會導致導體與膠膜粘固力不牢靠，經過曲繞運動時，導體與膠膜會裂開。因此，選擇與導體厚度匹配的膠膜厚度是非常重要的。
（3）壓接成型的工藝
銅綫與膠膜的厚度選好後，要進行貼合工藝。導體與膠膜壓合的溫度，速度，壓力，作業環境的清潔度直接決定了導體與膠膜粘合的牢固程度。工藝越純熟，貼合的就會越到位，導體膠膜粘合的就會越好。
（4）曲繞運動的半徑

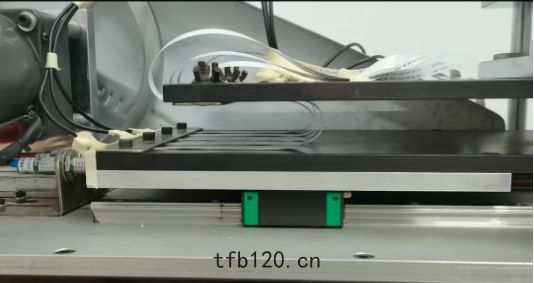

當完美的FFC軟排綫做好以後，在用戶使用中，實際排綫工作的曲繞半徑也會對排綫的曲繞次數產生重大影響，曲繞半徑越大，耐曲繞次數越高；曲繞半徑越小，耐曲繞次數越低。因此在設備空間允許的情況下，機構設計師要盡可能的讓軟排綫曲繞半徑更大一些。我們通常測試采用彎曲直徑18mm，如圖所示。
（5）曲繞運動的位移

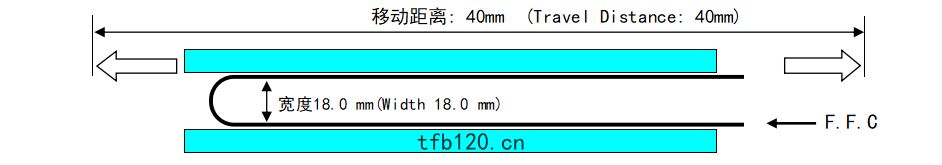

FFC軟排綫運動位移相對來說對曲繞次數不是那麼大，行程長些，短一些影響不是特別大，相對來說行程短一些更好一點。我們通常測試采用40mm長的位移。如圖所示。



（6）曲繞運動的速度
FFC排綫曲繞運動的頻率對曲繞次數影響很大，運動頻率越高，曲繞次數越低，反之則反。我們內部測試通常采用120次/min。
（7）使用環境
FFC排綫使用環境，如果多是一些高溫高濕等惡劣環境，會提前達到排綫的疲勞強度，從而降低耐曲繞次數，若是一些常溫，潔淨，濕度適中的環境會延長軟排綫的耐曲繞次數。
綜上所述，FFC軟排綫耐曲繞運動次數是一個係統工作，不是單單某一個因素就能決定其運動極限次數。在運動環境適中，排綫製作品質優異的軟排綫，若運動速度≤100次/min，運動直徑≥40mm，排綫厚度≤0.12mm，曲繞運動次數能夠達到1000萬次。
