FFC軟排綫柔性往復運動能過多少次？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2024-01-26
FFC軟排綫柔性運動能過多少次是很多用戶關心的一個重要指標。在汽車方向盤，打印設備，醫療設備，遊戲手柄等運動件裏，柔性運動的次數是非常關鍵的一個指標。
那麼FFC軟排綫究竟能過多少次曲繞運動呢？也就說再經歷多少次往復曲繞運動後，排綫的導體會出現斷裂。這既與排綫的材料有關，也與排綫實際運行環境有關。
一般來說：（1）FFC軟排綫的厚度越薄，柔性運動的極限次數就越高。（2）實際運行條件比如彎曲半徑或運動次數有關。
（一）FFC排綫常規導體厚度有0.035mm，0.05mm，0.1mm，與絕緣膜組合後綫身的厚度有0.12mm，0.14mm，0.15mm，0.17mm，0.22mm，0.3mm。而對於最常規的綫身厚0.12mm，導體0.035mm，耐柔性往復運動次數最大，而而對於最常規的綫身厚0.3mm，導體0.1mm，耐柔性往復運動次數最小。

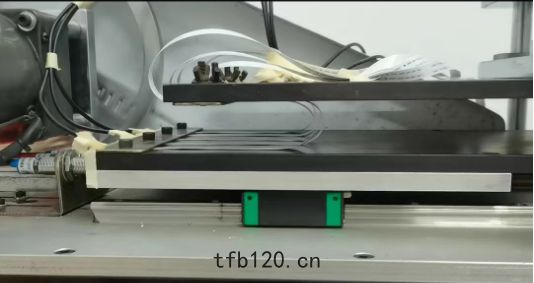

（二）對軟排綫進行柔性測試時，我們盡量與用戶使用條件保持一致，這樣測試出的數據才真實可靠，更有參考價值。所以我們設置排綫柔性測試機構要盡可能的接近實際運行條件，一般與往復運動位移，運動頻率，彎曲半徑有關。如圖所示：

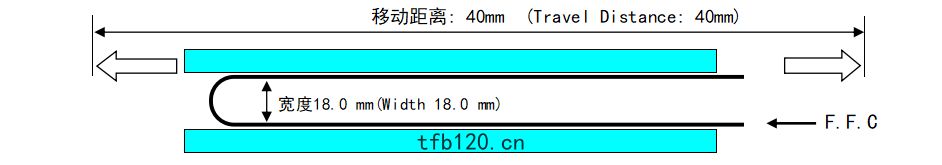

上圖我們模擬排綫來回往復位移40mm，彎曲半徑9mm，120次/MIN，若取最薄的排綫測試，可以達到500萬次以上曲繞運動。
在實際測試測試中，我們都是根據客戶提供的運行半徑，實際運動頻率及運動位移進行設置測試。
那麼FFC軟排綫究竟能過多少次曲繞運動呢？也就說再經歷多少次往復曲繞運動後，排綫的導體會出現斷裂。這既與排綫的材料有關，也與排綫實際運行環境有關。
一般來說：（1）FFC軟排綫的厚度越薄，柔性運動的極限次數就越高。（2）實際運行條件比如彎曲半徑或運動次數有關。
（一）FFC排綫常規導體厚度有0.035mm，0.05mm，0.1mm，與絕緣膜組合後綫身的厚度有0.12mm，0.14mm，0.15mm，0.17mm，0.22mm，0.3mm。而對於最常規的綫身厚0.12mm，導體0.035mm，耐柔性往復運動次數最大，而而對於最常規的綫身厚0.3mm，導體0.1mm，耐柔性往復運動次數最小。
（二）對軟排綫進行柔性測試時，我們盡量與用戶使用條件保持一致，這樣測試出的數據才真實可靠，更有參考價值。所以我們設置排綫柔性測試機構要盡可能的接近實際運行條件，一般與往復運動位移，運動頻率，彎曲半徑有關。如圖所示：
上圖我們模擬排綫來回往復位移40mm，彎曲半徑9mm，120次/MIN，若取最薄的排綫測試，可以達到500萬次以上曲繞運動。
在實際測試測試中，我們都是根據客戶提供的運行半徑，實際運動頻率及運動位移進行設置測試。
