FFC排綫屏蔽層復合鋁箔基本功能
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2021-04-27
現在FFC排綫廣泛應用於電容會議平板，紅外會議平板，電容教學設備，而這些終端設備一個共同的特點就是需要圖像顯示，圖像信號在FFC柔性軟排綫傳輸過程中會出現信號衰減，會受到FFC排綫周邊電子元器件的幹擾，從而會導致在這些終端設備顯示圖像不是那麼清晰，有時會出現麻點，雜色，斑紋等等。
解決圖像幹擾的一個重要的措施就是在傳輸的FFC排綫本身進行必要的加工，最行之有效的方法就是在ffc排綫綫身兩麵或單麵貼上屏蔽層，廣泛使用且比較成熟的屏蔽層材料就是符合鋁箔，俗稱“吸波材”。

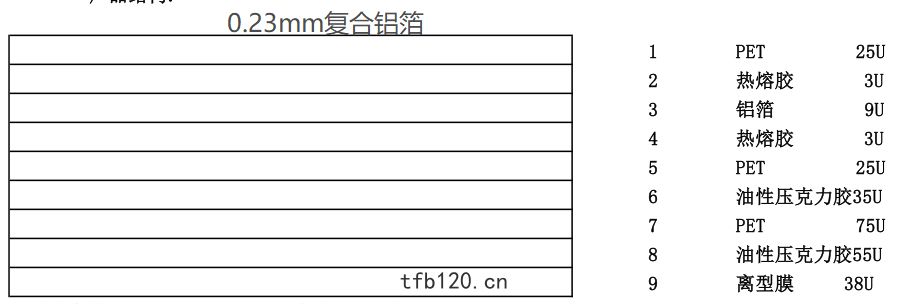

為什麼給ffc排綫貼上復合鋁箔就能保護ffc排綫在信號傳輸中避免受到幹擾呢？符合鋁箔到底是由什麼材料組成的呢？有什麼特殊的結構？成分表是什麼？應用於ffc排綫復合鋁箔厚度很多種，常用的厚度有0.15mm，0.205mm，0.23mm，0.3mm，0.36mm等等，下麵就以厚度為0.23mm來分析復合鋁箔的結構，主要由幾層PET，熱熔膠，鋁箔，亞克力膠構成。每一層的厚度都不完全相同，熱熔膠層有兩層，厚度為3U，中間夾住一個厚9u的鋁箔，油性亞克力膠層厚55U，35U，亞克力膠層上麵緊挨著PET層，PET層有75U，25U，25U，最頂層也是PET層，所以復合鋁箔表層很光滑。離型膜在使用時會去掉。具體結構如下：
由上圖可以可以看出T0.23mm復合鋁箔有9層結構，使用中將離型膜分離扔掉，餘下的就全部貼到FFC排綫上去。那麼復合鋁箔各部分的功能呢？

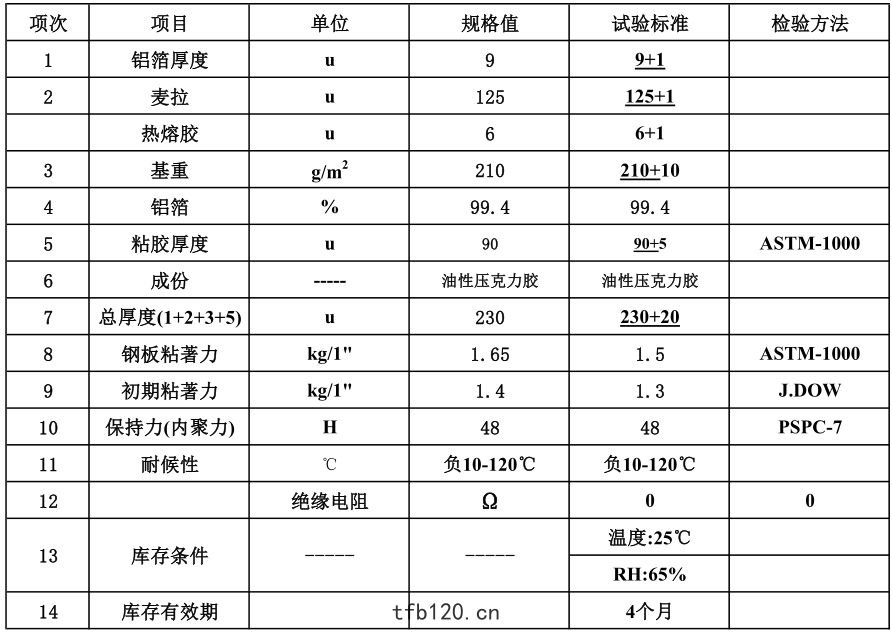

上表也充分闡述了0.23mm厚的復合鋁箔各物質層的厚度及比重。
當ffc排綫外表麵貼上復合鋁箔後，綫材表麵若出信號幹擾源，通過復合鋁箔能把幹擾信號均匀擴散開，不會集中在一處而出現信號擾動。如果FFC排綫有設計地綫的話，需要將對頂層的PET與熱熔膠層鐳射開，使地綫與鋁箔直接接觸，這樣抗信號幹擾效果更好。
