高頻膜ffc排綫有什麼性能特征？
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2020-10-24
高頻膜ffc排綫當前在高清液晶電視，顯示屏方麵得到了廣泛應用，那麼f高頻ffc排綫具備什麼特點，下麵來仔細分析一下：
1.什麼是ffc排綫高頻膜？
FFC排綫高頻膜指的是能夠滿足高頻傳輸要求的熱熔膠膜。普通熱熔膠膜在高頻條件， 介電常數高，導致信號衰減大。難以滿足高速傳輸的要求。而高頻膜特別適合諸如液晶高頻數字信號傳播，介電常數低，信號衰減小，能使數字信號在屏幕端全展示輸出端的信息量。
2.高頻膜ffc排綫應用領域：
◎ 長長軟排綫，ffc排綫綫材越長，信號衰減越大；
◎ 高頻傳輸綫，主要針對傳輸速率大於5Gbps的ffc軟排綫；
◎ 要求低衰減ffc排綫；，

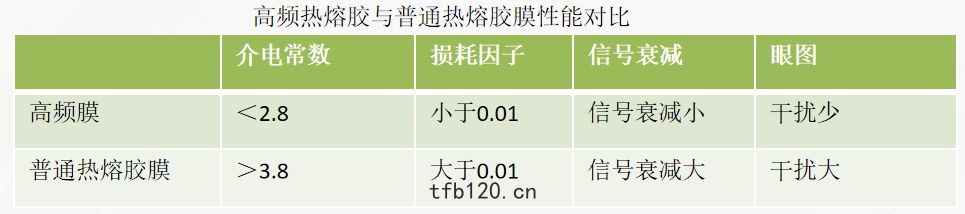

3.高頻熱熔膠膜與普通熱熔膠膜性能對比：
4.高頻膜與普通皮膜性能測試-眼圖對比測試：
眼圖測試條件：綫材長度500mm 寬度29mm，51pin 導體規格0.035mm*0.3mm 傳輸速度5Gbps

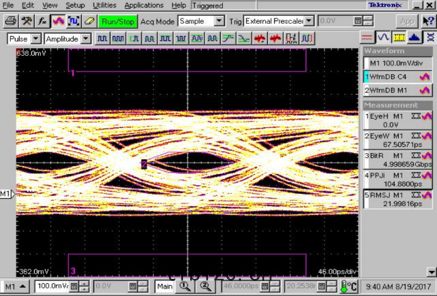

60U環保膠膜

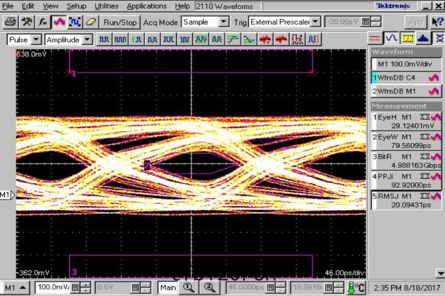

60U無鹵膠膜

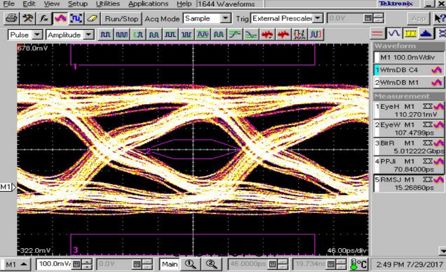

60U高頻膠膜
很明顯可以發現：同等條件下，高頻膜眼圖效果更好， 信號抗幹擾能力更強。
5.高頻膜與普通皮膜綫材性能測試-插入損耗

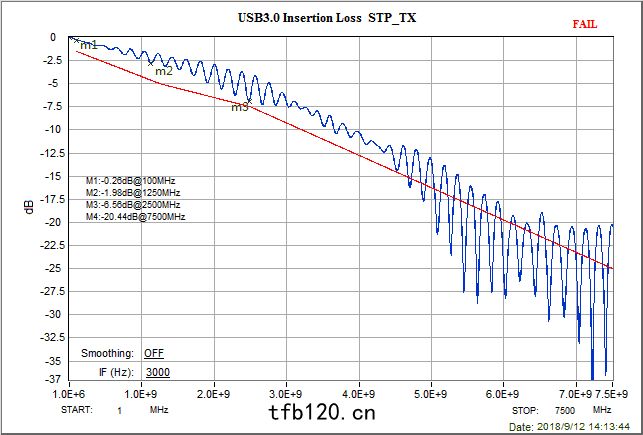

500mm 60U普通綫插入損耗

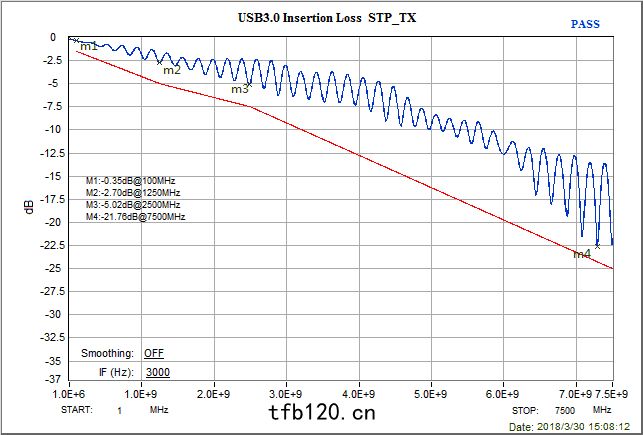

500mm 60U高頻綫插入損耗
可以從圖看出：普通皮膜，在高頻條件下，衰減會急劇增加， 綫材越長，衰減增加越大。
