怎麼判定FFC軟排綫鍍金後效果是合格的？
- 作者: 陳中強
- 來源: 鑫美特FFC排綫
- 日期 : 2020-08-19

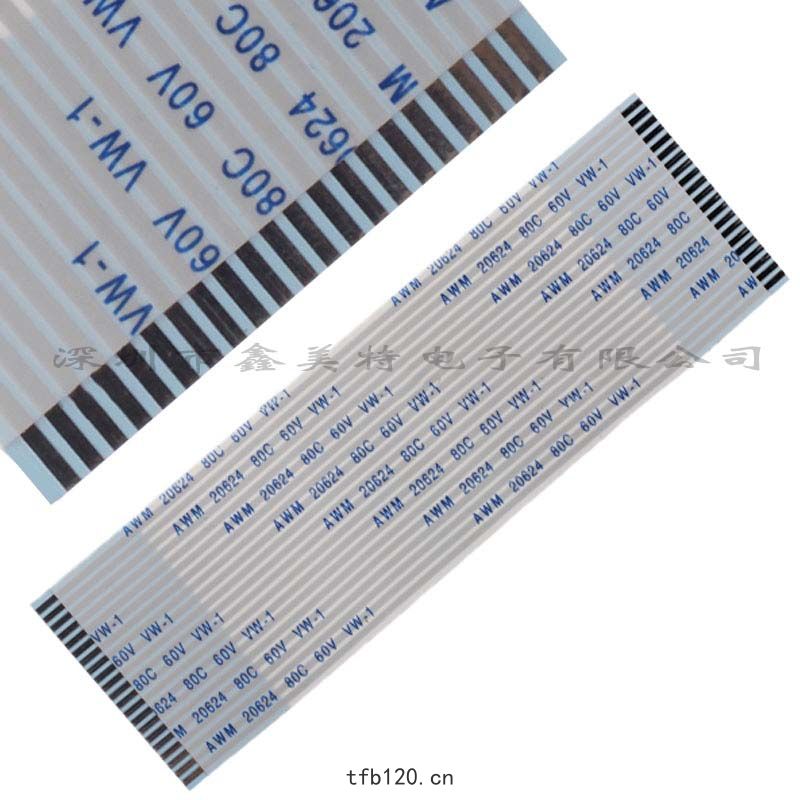

FFC軟排綫經過鍍金處理後相對於ffc鍍錫排綫，不僅抗氧化功能大大提高了，而且進一步降低ffc排綫金手指與fpc連接器的接觸電阻。常規ffc軟排綫導體都是原銅外鍍一層錫（Sn），一般鍍錫層的厚度是1U~3U。

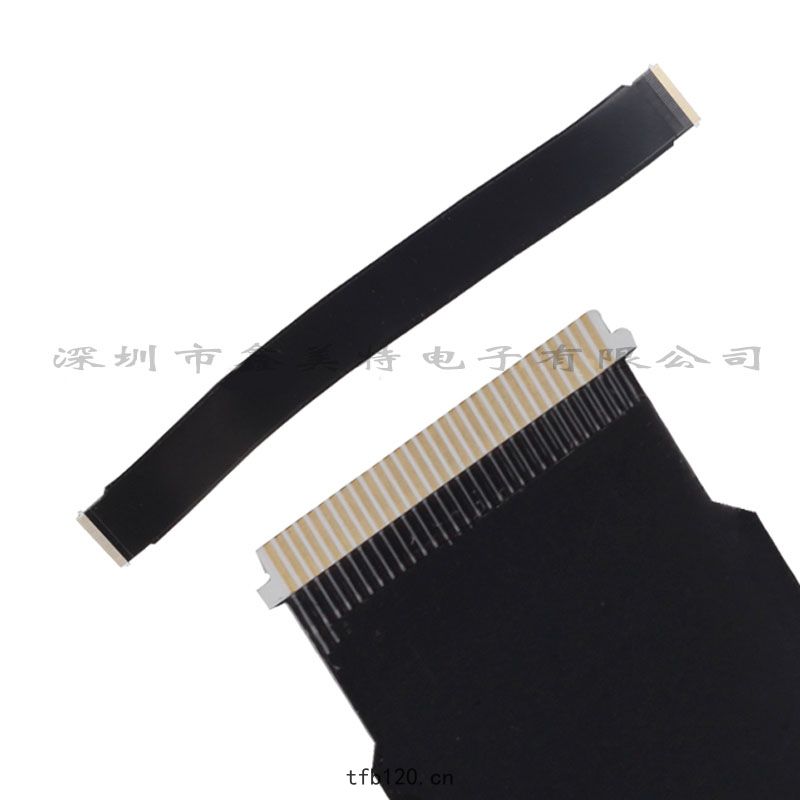

鍍金ffc軟排綫導體是原銅，含銅量是99.99%，一般是在ffc軟排綫壓接成型之後，整卷對ffc軟排綫進行電鍍，首先要在原銅外層鍍一層鎳（Ni），鍍鎳層的厚度為40~50U，然後再在鍍鎳層外麵鍍一層金（Au），鍍金層的厚度2.5U~4U。FFC排綫的原銅導體經過鍍鎳與鍍金後，表麵要無發黑，脫膠，色差，水跡，漏鍍，花邊等情況才是合格的。
判定一條ffc軟排綫鍍金後效果是否合格？上麵陳述的這些外觀必須要滿足要求，如果這些外觀都沒有滿足，顯然是不合格的。當然有時也存在一些鍍霧金，這樣看起來ffc軟排綫的鍍金綫口會比較暗，不是那麼光亮，不是那麼金黃色。
通常霧金肯定沒有亮金那麼更顯金黃色與更鮮的光澤度，這時我們一定要用測膜厚的機器去檢測導體鍍層是否滿足要求：NI≥40U，Au≥3U，如果鍍金層與鍍鎳層滿足要求，那麼即使光澤度稍微暗一些也是可以接受的。
判定一條ffc軟排綫鍍金後效果是否合格？上麵陳述的這些外觀必須要滿足要求，如果這些外觀都沒有滿足，顯然是不合格的。當然有時也存在一些鍍霧金，這樣看起來ffc軟排綫的鍍金綫口會比較暗，不是那麼光亮，不是那麼金黃色。
