FFC排綫與FPC排綫能相互取代嗎？
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2020-08-11
很多人問FFC排綫與FPC能否相互取代對方？其實這樣問的朋友一定是對這個行業不甚了解。在當下或者在未來相當長的一段時間，ffc排綫與fpc排綫任何一方都不能取代對方，這兩種排綫會相互共存，相互補充。
我這麼說，很多朋友甚至一些涉足ffc排綫領域還不是很久的朋友對我們結論不以為然，下麵我來依依分析：

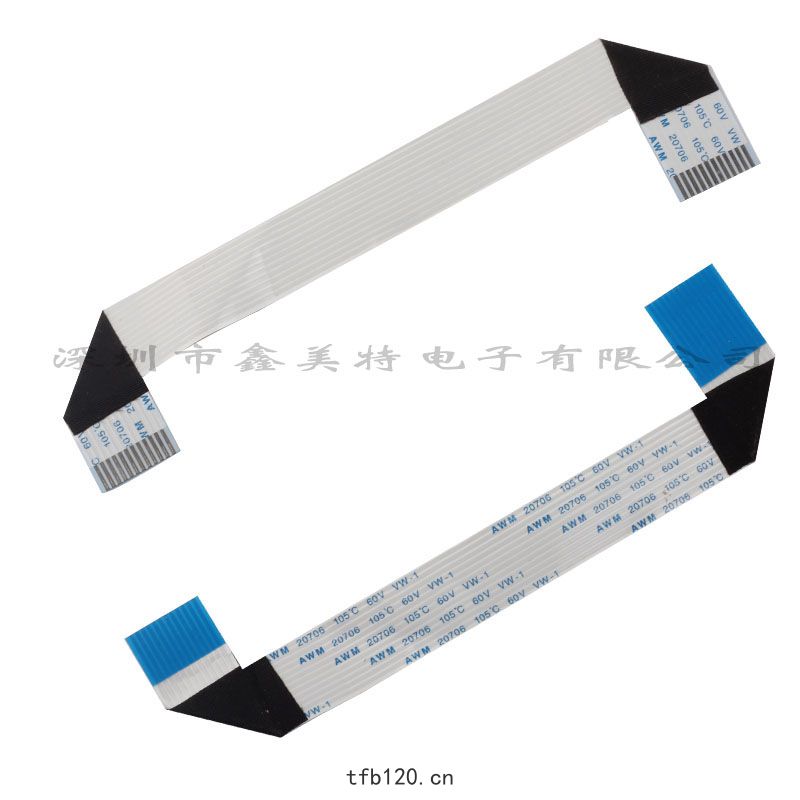

FFC排綫與fpc排綫的工藝明顯不同，ffc軟排綫是上下兩層熱熔PET膠膜或PI膠膜將一組按照特定間距排列的扁平銅綫在高溫輪下壓合而成，而fpc排綫是通過在一整層覆蓋有銅膜的PI膜上通過蝕刻形成不同的綫路結構。
一，ffc排綫與fpc排綫的綫路結構的復雜性不同。很顯然，做一些復雜的曲綫綫路結構排綫，那麼fpc排綫必然是首選，而ffc排綫隻能形成一些直條的排綫。在形成復雜曲綫綫路結構時，那麼必然要選擇fpc排綫。相對來說fpc排綫比ffc排綫更柔軟。
二，ffc排綫與fpc排綫耐溫性不同。一般PET為基材的熱熔膠膜做成的ffc排綫耐溫隻有80℃或105℃，當用PI為基材做成熱熔膠膜做成的ffc排綫能耐溫120℃。可是fpc排綫可以耐溫到200℃以上。因此，fpc排綫比ffc排綫更耐高溫。
如果隻看上述兩點，似乎fpc排綫能秒殺ffc排綫，ffc排綫在fpc排綫強大的功能麵前，似乎是有走向墳墓這一條路了。事實果真如此嗎？非也！請繼續看如下兩點：
三，FFC排綫與Fpc排綫的成本不同。fpc排綫綫路可以做曲綫結構也可以做直綫條結構，但是不管fpc排綫綫路結構多麼簡單，每一款規格都要開模具，一套普通的快走絲模具少說也要1500元，精度稍高一點的中走絲模具價格要到2500~3000元RMB，若客戶對尺寸精度要求更高，一套慢走絲模具要5000元以上。而ffc排綫完全不需要開模具，成本上看就省了一大筆。
四，FFC排綫與FPC排綫的效率不同。ffc排綫生產效率非常高，而fpc排綫由於工藝更復雜，工序多，效率相比較fpc排綫的生產效率很低。而且，如果是一些簡單的曲綫結構，可以對ffc排綫進行折綫解決，也沒必要做成fpc排綫。
五，FFC排綫與FPC排綫導體材質不同。fpc排綫的導體是是對整層銅箔蝕刻，而銅箔一般的厚度：若是單麵板銅箔厚度12U，18U，35U；雙麵板銅箔厚度12U，18U，35U，70U。因此，對於單麵板fpc排綫，銅箔厚度最多隻能做到35U。而ffc排綫的導體厚度可以做到35U，50U，100U。若終端需求方希望導體能通過更大的電流，導體阻抗必須小，就必須用橫截麵積更大的導體，而一般又不行希望導體太遠，這樣ffc排綫的相對厚導體就能顯示出優勢了。
綜上所述，ffc排綫與fpc排綫目前而言，誰也不能取代對方，是會長期共存，服務好連接萬物的功能。
我這麼說，很多朋友甚至一些涉足ffc排綫領域還不是很久的朋友對我們結論不以為然，下麵我來依依分析：
FFC排綫與fpc排綫的工藝明顯不同，ffc軟排綫是上下兩層熱熔PET膠膜或PI膠膜將一組按照特定間距排列的扁平銅綫在高溫輪下壓合而成，而fpc排綫是通過在一整層覆蓋有銅膜的PI膜上通過蝕刻形成不同的綫路結構。
一，ffc排綫與fpc排綫的綫路結構的復雜性不同。很顯然，做一些復雜的曲綫綫路結構排綫，那麼fpc排綫必然是首選，而ffc排綫隻能形成一些直條的排綫。在形成復雜曲綫綫路結構時，那麼必然要選擇fpc排綫。相對來說fpc排綫比ffc排綫更柔軟。
如果隻看上述兩點，似乎fpc排綫能秒殺ffc排綫，ffc排綫在fpc排綫強大的功能麵前，似乎是有走向墳墓這一條路了。事實果真如此嗎？非也！請繼續看如下兩點：
三，FFC排綫與Fpc排綫的成本不同。fpc排綫綫路可以做曲綫結構也可以做直綫條結構，但是不管fpc排綫綫路結構多麼簡單，每一款規格都要開模具，一套普通的快走絲模具少說也要1500元，精度稍高一點的中走絲模具價格要到2500~3000元RMB，若客戶對尺寸精度要求更高，一套慢走絲模具要5000元以上。而ffc排綫完全不需要開模具，成本上看就省了一大筆。
四，FFC排綫與FPC排綫的效率不同。ffc排綫生產效率非常高，而fpc排綫由於工藝更復雜，工序多，效率相比較fpc排綫的生產效率很低。而且，如果是一些簡單的曲綫結構，可以對ffc排綫進行折綫解決，也沒必要做成fpc排綫。
綜上所述，ffc排綫與fpc排綫目前而言，誰也不能取代對方，是會長期共存，服務好連接萬物的功能。
