ffc排綫怎麼拔下才合理？
- 作者: 陳中強
- 來源: 康爾美ffc排綫
- 日期 : 2020-08-01

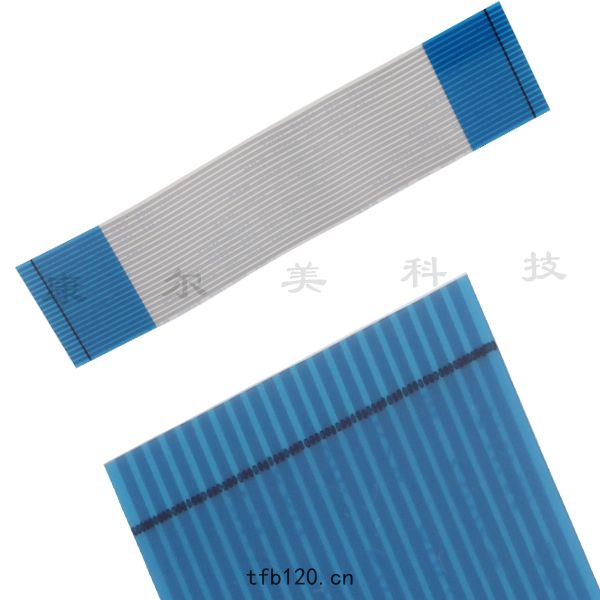

FFC軟排綫主要是與fpc連接器配套使用，配套使用的ffc排綫與fpc連接器必須間距一樣，導體pin位一致。
此外，ffc排綫厚度與fpc連接器槽孔空隙一般是有公差的，fpc連接器的槽孔一般是0.3mm的空隙，ffc排綫的插接頭一般是0.3mm厚度，這樣當ffc排綫兩端的插接端插入fpc連接器的槽孔，基本上就比較穩固，不會很緊插不進去也不會查進去了感覺很晃蕩，所以通常將ffc排綫的插接端做成上公差，使得ffc排綫插接端的厚度比fpc連接器的槽孔略大一點點。
為了讓ffc軟排綫與fpc連接器配合更加緊密穩當，當ffc扁平排綫插入ffc connector後，在連接器上加上一把類似抽屉的推拉鎖或者蓋子鎖扣向下壓蓋住。
當ffc柔性軟排綫與fpc連接器連接配合好之後，那麼要拔下來怎麼拔呢？其實流程就是與安裝過程反著來。

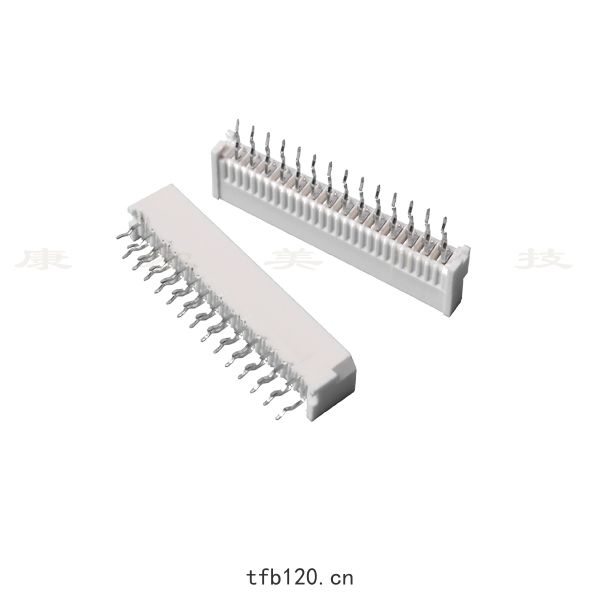

若ffc軟排綫連接的是直插連接器，那麼將ffc排綫平著fpc連接器的平麵輕緩的拔出來就可以了

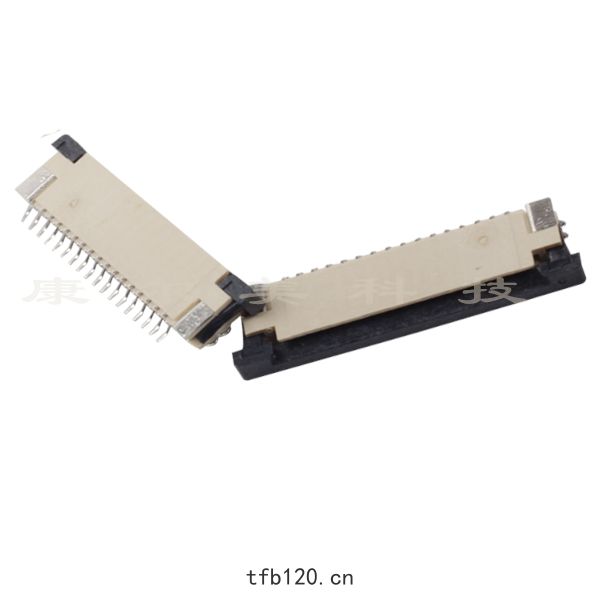

若ffc軟排綫連接的是抽屉鎖連接器，那麼首先要fpc連接器的抽屉鎖扣向後退出來，然後再將ffc排綫平著連接器平麵輕輕的拔出來。

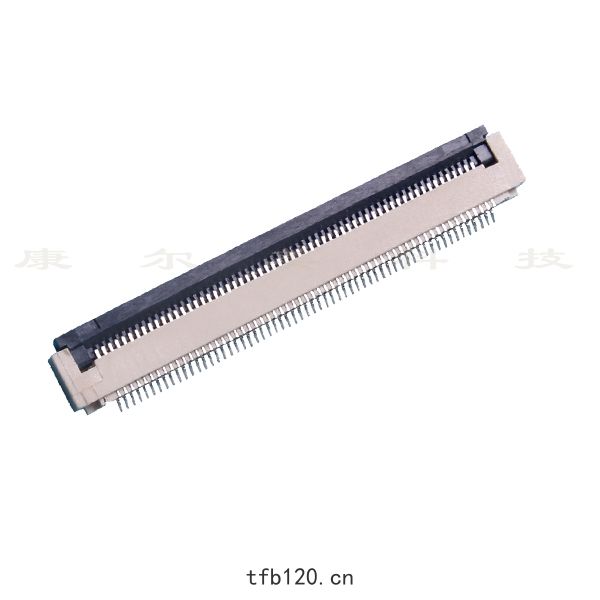

若ffc軟排綫連接器的是翻蓋鎖連接器，那麼先要把fpc連接器的翻蓋鎖扣往上抬起來，然後再將ffc排綫平著連接器平麵輕輕的拔出來。
當然還有一種是焊接ffc排綫，也就是說ffc排綫的兩端是裸銅銅綫，這種ffc排綫不需要fpc連接器配套使用的，直接將ffc排綫兩端的裸露銅綫焊接在電路板上。如果這種排綫要取下的話，那隻能用焊槍將ffc排綫的每一根導體依依吹斷才能取下。
以上就是一些常規的ffc排綫的拔下方法，還有不全歡迎大家補充。總而言之，對於插接型ffc排綫拔下就是 1）先解鎖 2）拔下動作要輕緩。
對於焊接型ffc排綫直接用焊槍將排綫導體點斷取下來。
此外，ffc排綫厚度與fpc連接器槽孔空隙一般是有公差的，fpc連接器的槽孔一般是0.3mm的空隙，ffc排綫的插接頭一般是0.3mm厚度，這樣當ffc排綫兩端的插接端插入fpc連接器的槽孔，基本上就比較穩固，不會很緊插不進去也不會查進去了感覺很晃蕩，所以通常將ffc排綫的插接端做成上公差，使得ffc排綫插接端的厚度比fpc連接器的槽孔略大一點點。
當ffc柔性軟排綫與fpc連接器連接配合好之後，那麼要拔下來怎麼拔呢？其實流程就是與安裝過程反著來。
若ffc軟排綫連接的是直插連接器，那麼將ffc排綫平著fpc連接器的平麵輕緩的拔出來就可以了
以上就是一些常規的ffc排綫的拔下方法，還有不全歡迎大家補充。總而言之，對於插接型ffc排綫拔下就是 1）先解鎖 2）拔下動作要輕緩。
對於焊接型ffc排綫直接用焊槍將排綫導體點斷取下來。
