FFC排綫加導電布的作用？
- 作者: 陳中強
- 來源: 康爾美ffc排綫
- 日期 : 2020-07-29
電磁幹擾（Electromagnetic Interference，EMI）是幹擾FFC排綫信號並降低信號完好性的電子噪音。當FFC軟排綫在實際應用環境中，排綫上的信號電磁波會與主板內其他電子元件相互作用，產生幹擾現象，稱為EMI。給ffc排綫加導電布就是為了消除這種ffc排綫電磁幹擾，這樣處理是基於 ffc排綫EMI屏蔽的核心原理 。

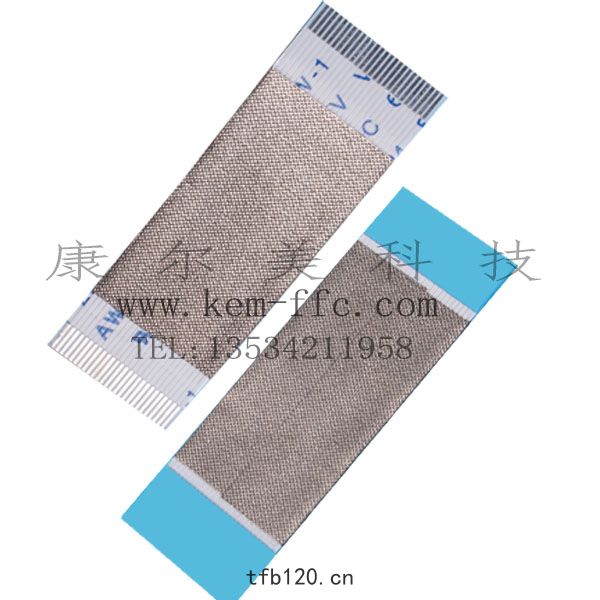

FFC排綫綫身表麵有很多導電不連續點，最主要的一類是ffc軟排綫表層不同部分結合處形成的不導電縫隙。這些不導電的縫隙就產生了電磁泄漏，如同流體會從容器上的縫隙上泄漏一樣，解決這種泄漏的方法是在縫隙處填充導電彈性材料，也就是對ffc排綫環包導電布消除不導電點。
FFC排綫綫身表麵有很多導電不連續點，最主要的一類是ffc軟排綫表層不同部分結合處形成的不導電縫隙。這些不導電的縫隙就產生了電磁泄漏，如同流體會從容器上的縫隙上泄漏一樣，解決這種泄漏的方法是在縫隙處填充導電彈性材料，也就是對ffc排綫環包導電布消除不導電點。
這樣就可以起到對ffc排綫電磁屏蔽作用。有時為了效果更好一些，對ffc排綫的某一位導體接地，而導電布內表麵膠也塗上了一層導電粉，這樣隻要ffc排綫綫身存在電磁幹擾信號，就可以通過ffc排綫的接地導綫讓幹擾信號導入大地，從而起到非常好的屏蔽效果。
不管是在汽車行車記錄儀廠家還是安防攝像頭廠家，都要求ffc排綫進行包導電布屏蔽加工。尤其ffc軟排綫工作環境周邊電器元器件幹擾比較嚴重的話，對ffc排綫包導電布解決幹擾問題是一個非常好的解決方案。
FFC軟排綫EMI屏蔽加工的材料選擇不止導電布一種，除此外還有諸如鋁箔，復合鋁箔（吸波材），銅箔等，根據用戶使用排綫的環境不同可以選擇不用的ffc排綫屏蔽加工材料。從效果看：銅箔＞導電布＞吸波材＞鋁箔，而且價格也是一樣，所以兼顧效果的需要與經濟性可以綜合評估選擇。
不管是在汽車行車記錄儀廠家還是安防攝像頭廠家，都要求ffc排綫進行包導電布屏蔽加工。尤其ffc軟排綫工作環境周邊電器元器件幹擾比較嚴重的話，對ffc排綫包導電布解決幹擾問題是一個非常好的解決方案。
FFC軟排綫EMI屏蔽加工的材料選擇不止導電布一種，除此外還有諸如鋁箔，復合鋁箔（吸波材），銅箔等，根據用戶使用排綫的環境不同可以選擇不用的ffc排綫屏蔽加工材料。從效果看：銅箔＞導電布＞吸波材＞鋁箔，而且價格也是一樣，所以兼顧效果的需要與經濟性可以綜合評估選擇。
