為什麼液晶電視采用lvds 排綫更高清？
- 作者:
- 來源: 鑫美特ffc_fpc
- 日期 : 2020-07-13
在液晶顯示屏，液晶電視目前非常普遍的采用了 lvds ffc屏綫，那麼LVDS接口是如何定義的呢？
LVDS，即Low Voltage Differential Signaling，是一種低壓差分信號技術接口。這種ffc lvds排綫接口最先是美國NS公司開發的，因為以TTL電平方式傳輸寬帶高碼率數據時導致lvds ffc屏綫功耗大，EMI電磁幹擾大等缺點，NS研製一種數字視頻信號傳輸方式，即LVDS接口傳輸。
LVDS輸出接口利用非常低的電壓擺幅（約350mV）在兩條lvds ffc扁平綫之間走綫或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得FFC排綫信號在差分PCB綫或平衡電纜上以幾百Mbit/s的速率傳輸，由於采用低壓和低電流驅動方式，因此實現了低噪聲和低功耗。傳輸速率可以達到幾百兆bps，功耗低，抗幹擾性好。因而，lvds ffc排綫推出市場非常搶手，尤其在顯示設備領域非常流行。
首先來了解LVDS接口電路的組成
在液晶顯示器中，LVDS接口電路包括兩部分，即驅動板側的LVDS輸出接口電路（LVDS發送器）和液晶麵板側的LVDS輸入接口電路（LVDS接收器）。
LVDS發送器將驅動板主控芯片輸出的17L電平並行RGB數據信號和控製信號轉換成低電壓串行LVDS信號，然後通過驅動板與液晶麵板之間的ffc柔性電纜（排綫）將信號傳送到液晶麵板側的LVDS接收器，LVDS接收器再將串行信號轉換為TTL電平的並行信號，送往液晶屏時序控製與行列驅動電路。
采用LVDS接口，可以使得信號在差分特性電阻ffc綫或平衡電纜上以幾百Mbps的速率傳輸，推薦的最高數據傳輸速率是655Mbps，而理論上可以達到1.923Gbps。
按照lvds接口通道數量，可以分為：
1. 單通道LVDS ffc綫：
a) 單路6位LVDS, 常稱為“單6綫ffc-lvds排綫”，有3組數據綫，1組時鐘綫。這種接口能實現18bit RGB數據。
b)單路8位LVDS, 常稱為“單8ffc-lvds綫”，有4組數據綫，1組時鐘綫。這種接口能實現24bit RGB數據。
a) 雙路6位LVDS，常稱為“雙6ffc-lvds綫”，有3x2組數據綫，2組時鐘綫。這種接口能實現36bit RGB數據。（沒有找到有這個接口的芯片）
b) 雙路8位LVDS，常稱為“雙8ffc-lvds綫”，有4x2組數據綫，2組時鐘綫。這種接口能實現48bit RGB數據。

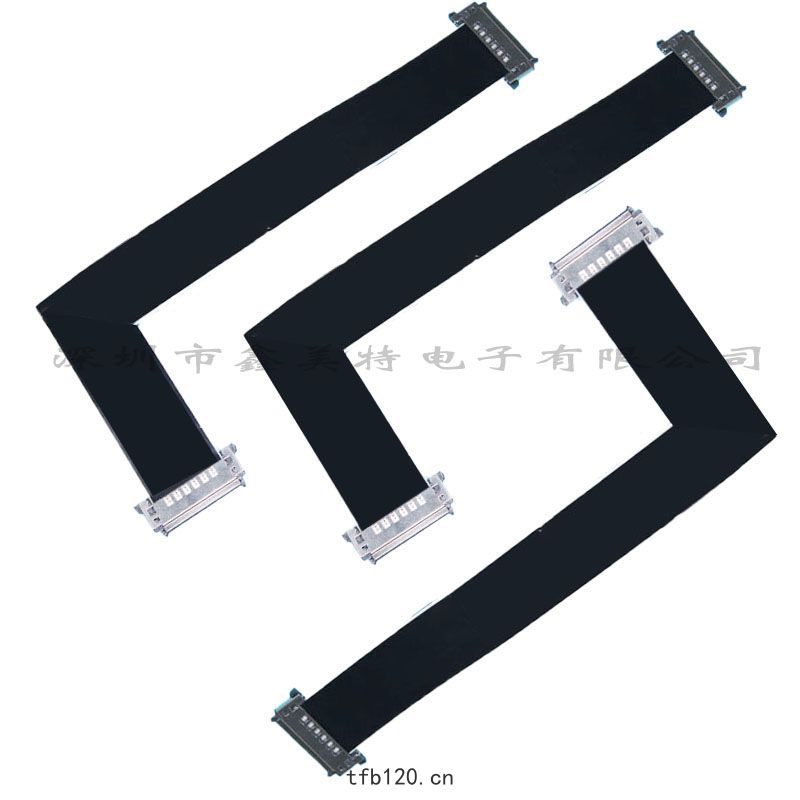

總而言之，不管是單通道還是雙通道lvds屏綫，由於采用低壓和低電流驅動方式，因此實現了低噪聲和低功耗傳輸，通過對屏綫兩麵貼黑色或銀色吸波材又能將lvds屏綫的特性阻抗穩定在100±10Ω，起到很好抵抗幹擾作用，高清數字信號經過lvds排綫幾乎沒有什麼衰減，這就是為什麼液晶電視采用lvds ffc排綫的根本原因。
