排綫斷了怎麼修復？
- 作者: 陳中強
- 來源: 鑫美特ffc排綫
- 日期 : 2020-07-10

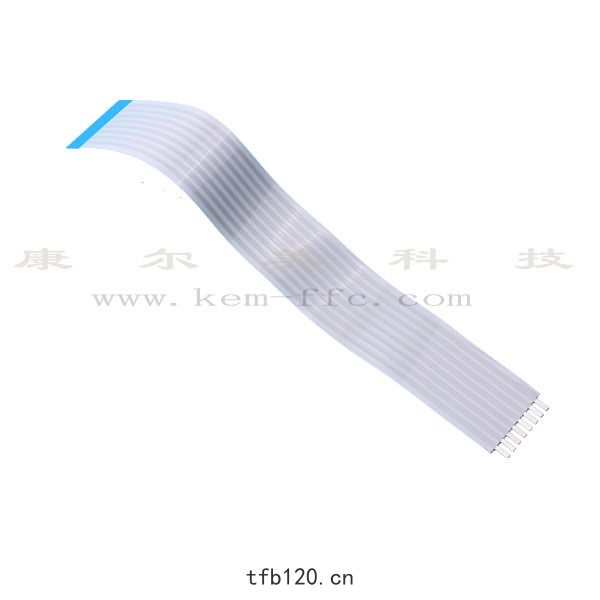

大量采用ffc柔性軟排綫運用在現代數碼產品中，軟排綫是進行信號傳輸的最佳載體，ffc軟排綫表層膠膜為韌性較高的PET薄膜，上下兩層膠膜中間排列著多根很薄的金屬銅綫，如圖所示。由於ffc軟排綫處於經常彎折的位置，尤其與補強板結合的地方彎折，時間一長易出現斷裂現象，此時就要用到FFC排綫修復技巧，那麼具體運用的ffc排綫修復技巧是每個普通人都容易掌握的嗎？
隻要我們靜下心來，其實學會並完全掌握ffc排綫修復技巧並不是一件困難的事。
FFC排綫修復技巧第一步：
先用觀察法查找斷點，即用肉眼看ffc扁平排綫哪個地方有明顯的折痕，因為所有ffc軟排綫的斷裂處均是由折痕引起的。如果用肉眼難以看清，可以借助高倍放大鏡並將軟排綫置於強光下進行查找。由於大多數軟排綫比較薄，在強光的照射下，一般能清晰地看出斷裂點。為了確保所找的ffc排綫斷點準確，這時可用數字萬用表。由於普通方用表表筆的筆尖太粗，因此建議在表筆頭上固定一顆縫衣針，並將萬用表置於電阻擋。
隻要我們靜下心來，其實學會並完全掌握ffc排綫修復技巧並不是一件困難的事。
FFC排綫修復技巧第一步：
先用觀察法查找斷點，即用肉眼看ffc扁平排綫哪個地方有明顯的折痕，因為所有ffc軟排綫的斷裂處均是由折痕引起的。如果用肉眼難以看清，可以借助高倍放大鏡並將軟排綫置於強光下進行查找。由於大多數軟排綫比較薄，在強光的照射下，一般能清晰地看出斷裂點。為了確保所找的ffc排綫斷點準確，這時可用數字萬用表。由於普通方用表表筆的筆尖太粗，因此建議在表筆頭上固定一顆縫衣針，並將萬用表置於電阻擋。
FFC排綫修復技巧第二步：
處理斷點。找到ffc扁平排綫的斷點後，用刀片輕輕地刮掉斷點排綫表麵上的膠膜。由於ffc軟排綫太薄，導體太細，因此這一步操作一定要非常小心，且實用力度要控製適中，以ffc排綫導綫露出金屬光澤為準，不能弄斷細排綫，更不能在ffc軟排綫上刮出一個洞來。
FFC排綫修復技巧第三步：焊接斷點。先用刀片刮一點鬆香的粉末灑在刮開的ffc扁平排綫上，然後等電烙鐵溫度正常後，拔下電烙鐵的電源插頭（這一步是防止普通電烙鐵的靜電損壞主板），利用餘熱，在烙鐵頭上稍稍沾一點焊錫，接著迅速地對ffc排綫斷點進行焊接。在此步中，焊接時間一定要短，否則易燙壞ffc扁平電纜綫。如果焊接一遍不行，可重復幾次，直到用萬用表檢測已接通為止。
FFC排綫修復技巧第四步：加固斷點。焊接好銅綫斷點後，在焊點與折痕處的正反麵均匀塗上一層703矽橡膠，等所塗703矽橡膠自然風幹後（約一兩個小時），再塗一兩遍703矽橡膠，等到矽橡膠再次完全風幹後即可裝機測試。由於703矽橡膠風幹後具有彈性，所以這樣處理既能起到固定導體焊點的作用，還能保護折痕處的ffc柔性軟排綫，避免其再次斷開的風險。
以上就是FFC排綫修復技巧，文字描述看起來有點長，其實操作起來也是很簡單的，隻要細心操作，能夠掌握的。
