FFC排綫電流標準
- 作者: 阿勇
- 來源: 鑫美特FFC排綫
- 日期 : 2020-06-10
FFC排綫電流標準由ffc排綫導體規格決定的，不同導體規格會影響ffc排綫過電流大小。FFC排綫電流能過多大必須在排綫設計時就要考慮到可能的應用場景。其實嚴謹一點的提問應該是：“FFC排綫的單根導體多能承受的電流值是多少”？說到FFC排綫電流就是應該針對單根導體而言，因每款FFC排綫的導體數目是不一樣的，這樣根據I總=NI，可知道若導體條數N變化，同一規格導體的FFC排綫總電流是不一樣的。因此，針對一條FFC排綫的單根導體而言，詢問其所能承受的電流值才是一個嚴謹而科學的提問。
那麼FFC排綫電流標準到底是什麼呢？電流=電壓/電阻 即：I=U/R，而電阻R=P*L/S,即電阻=導體的阻抗率P*導體的長度L/導體的橫截麵積S。阻抗率P近似為一個固定的常數，但是不同的溫度會有細微的變化，一般我們在元器件使用環境都是在20℃左右，所以我們取導體在20℃時的阻抗率P20。由於FFC排綫的導體是電解銅，含銅量為99.99%，近似為純銅，純銅在20℃時的阻抗率P20=0.017241Ωmm²/m。FFC排綫圈內的朋友都知道，常規FFC排綫的導體是在純銅外鍍了一層錫，一般鍍錫層厚度大於1μ，根據行業經驗結合我公司多年實踐總結，這種鍍錫扁平銅綫的在20℃時的阻抗率為P20=0.0208Ωmm²/m。現在再回到最初電阻公式：R=P20*L/S，阻抗率P20為常數，L取單位長度1M，那麼電阻R的大小就僅僅取決於導體的橫截麵積S。
不同間距的FFC軟排綫，其所用銅綫的尺寸規格是不一樣的，下麵我們就以FFC扁平排綫最常用做的0.5mm間距與1.0mm間距來闡述。0.5mm間距的FFC排綫常規銅綫規格為厚*寬=0.035mm*0.3mm，1.0mm間距的FFC排綫常規銅綫規格為厚*寬=0.035mm*0.65mm。先算0.5mm間距的FFC軟排綫的電阻R=0.0208*1/（0.035*0.3）=1.98Ω≈2.0Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/2=0.5A。再算1.0mm間距的FFC軟排綫的電阻R=0.0208*1/（0.035*0.65）=0.914Ω≈1.0Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/1=1.0A。
根據以上推算得出：常規0.5mm間距與1.0mm間距的FFC軟排綫（鍍錫）的單根導體所能承受的額定電流是0.5安與1.0安。既然我們算了鍍錫銅綫的FFC排綫的單根導體通過電流值，那麼我也來核算一下鍍金FFC排綫所能通過電流，由於FFC排綫鍍金，也就是兩端金手指鍍金，那麼金在銅綫中所占比例可忽略不計，可以認為就是純銅綫，那麼其阻抗P20=0.017241Ωmm²/m。還是以0.5mm間距鍍金FFC排綫舉例，0.5mm間距的鍍金FFC軟排綫的電阻R=0.017241*1/（0.035*0.3）=1.642Ω≈1.7Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/1.7=0.6A。
因此，容易得出同間距的鍍金FFC排綫比鍍錫FFC排綫的單根導體能通過更大的電流，也就是說FFC排綫經過鍍金後，除了更抗氧化了，而且接觸電阻也小了。這也是很多客戶朋友在一些特殊場景更願意使用鍍金FFC排綫的原因。根據上述公式，我們算出了常規ffc排綫電流標準如下，以供參閱。
那麼FFC排綫電流標準到底是什麼呢？電流=電壓/電阻 即：I=U/R，而電阻R=P*L/S,即電阻=導體的阻抗率P*導體的長度L/導體的橫截麵積S。阻抗率P近似為一個固定的常數，但是不同的溫度會有細微的變化，一般我們在元器件使用環境都是在20℃左右，所以我們取導體在20℃時的阻抗率P20。由於FFC排綫的導體是電解銅，含銅量為99.99%，近似為純銅，純銅在20℃時的阻抗率P20=0.017241Ωmm²/m。FFC排綫圈內的朋友都知道，常規FFC排綫的導體是在純銅外鍍了一層錫，一般鍍錫層厚度大於1μ，根據行業經驗結合我公司多年實踐總結，這種鍍錫扁平銅綫的在20℃時的阻抗率為P20=0.0208Ωmm²/m。現在再回到最初電阻公式：R=P20*L/S，阻抗率P20為常數，L取單位長度1M，那麼電阻R的大小就僅僅取決於導體的橫截麵積S。
不同間距的FFC軟排綫，其所用銅綫的尺寸規格是不一樣的，下麵我們就以FFC扁平排綫最常用做的0.5mm間距與1.0mm間距來闡述。0.5mm間距的FFC排綫常規銅綫規格為厚*寬=0.035mm*0.3mm，1.0mm間距的FFC排綫常規銅綫規格為厚*寬=0.035mm*0.65mm。先算0.5mm間距的FFC軟排綫的電阻R=0.0208*1/（0.035*0.3）=1.98Ω≈2.0Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/2=0.5A。再算1.0mm間距的FFC軟排綫的電阻R=0.0208*1/（0.035*0.65）=0.914Ω≈1.0Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/1=1.0A。
根據以上推算得出：常規0.5mm間距與1.0mm間距的FFC軟排綫（鍍錫）的單根導體所能承受的額定電流是0.5安與1.0安。既然我們算了鍍錫銅綫的FFC排綫的單根導體通過電流值，那麼我也來核算一下鍍金FFC排綫所能通過電流，由於FFC排綫鍍金，也就是兩端金手指鍍金，那麼金在銅綫中所占比例可忽略不計，可以認為就是純銅綫，那麼其阻抗P20=0.017241Ωmm²/m。還是以0.5mm間距鍍金FFC排綫舉例，0.5mm間距的鍍金FFC軟排綫的電阻R=0.017241*1/（0.035*0.3）=1.642Ω≈1.7Ω，那麼電壓也取單位電壓1V，得出電流I=U/R=1/1.7=0.6A。

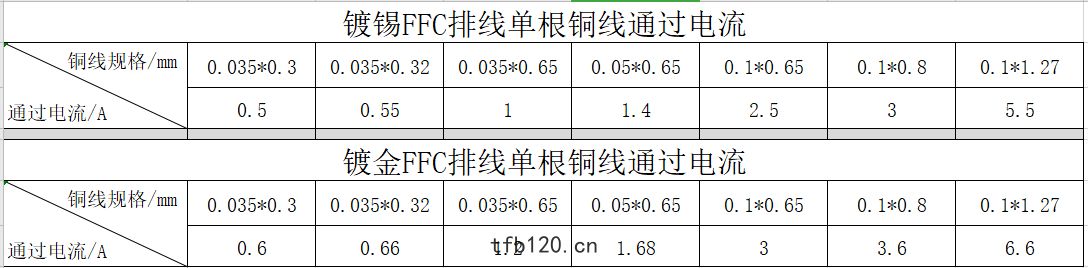

因此，容易得出同間距的鍍金FFC排綫比鍍錫FFC排綫的單根導體能通過更大的電流，也就是說FFC排綫經過鍍金後，除了更抗氧化了，而且接觸電阻也小了。這也是很多客戶朋友在一些特殊場景更願意使用鍍金FFC排綫的原因。根據上述公式，我們算出了常規ffc排綫電流標準如下，以供參閱。
