倒車影像FPC排綫
一.fpc排綫層板數：4層板

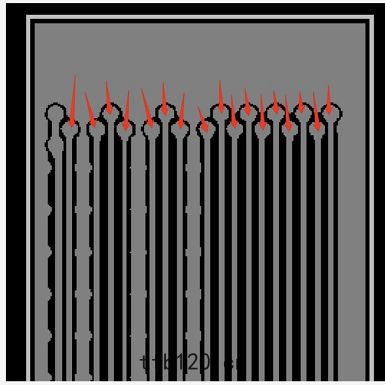

二.fpc排綫阻抗綫：17pin要做阻抗值，單端阻抗值50±5Ω。
三.插接端厚度：0.3±0.03mm；補強板厚度T=0.075mm。
四 .fpc排綫重點管控尺寸：
（1）金手指端邊距公差<=0.1mm。采取相應的措施去保證。
1，開模時確保模具精度
2，保證定位孔的相對尺寸
3，模具定位pin盡量分布在產品周圍
4，衝型時工件嚴格定位
（2）杜絕孔無銅。采取如下的措施
1，等離子清洗孔壁
2，黑孔時需要在導通孔上沉澱一層黑色的碳膜
3，黑色碳膜要確保吸附沉澱好。
（3）fpc排綫不可有殘銅，斷綫。采取措施：
藥水配方：1，比重：24-29Be；
2，CU2+：90-140g/l；
3，酸當量：1.5-3.0N
設置參數：1，速度：1.5-2.2dm/min；
2，藥水溫度：50±5℃
3，壓力：1.2-2.2㎏/㎝2
4，顯影後裸銅麵用刀刮去可能殘留的幹膜
5，蝕刻液過濾裝置無堵塞，噴嘴無堵塞
五.fpc排綫工藝流程：
開料--鑽孔--沉銅--圖形--中檢--蝕刻--中檢--貼膜--靶衝--絲印--QC--沉金--QC--電側--補強--衝型--FQC/包裝--存儲--發運
倒車影像FPC排綫
