0.5間距H2.0翻蓋下接FPC連接器技術要求：
【1】 適用範圍
本規格書適用於 0.5mm Pitch H=2.0 FPC 掀蓋臥式 SMT 型連結器係列.

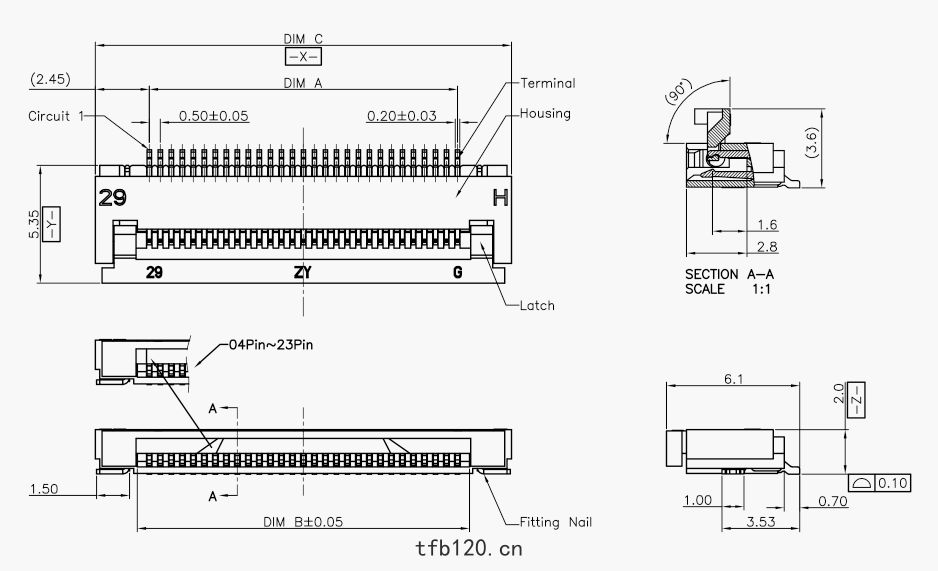

【2】 0.5間距H2.0翻蓋下接FPC連接器外觀尺寸請參照圖麵
【3】 0.5間距H2.0翻蓋下接FPC連接器材質
絕緣膠體 Housing: LCP
顏色 Color:白色 White
耐燃等級(UL94V-0)Flammability Rating(UL94V-0).
後蓋 Actuator: LCP
顏色 Color:黑色 Black
耐燃等級(UL94V-0)Flammability Rating(UL94V-0).
端子 Terminal: 磷青銅 Phosphor Bronze.
焊片 Fitting Nail:磷青銅 Phosphor Bronze.

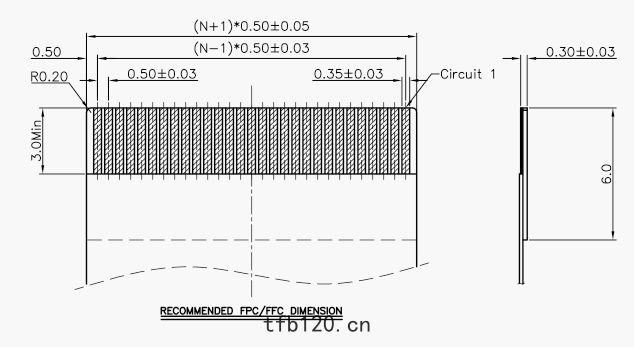

【4】 建議使用ffc排綫圖規格。請參照圖麵
【5】 0.5間距H2.0翻蓋下接FPC連接器電氣性能要求。
（1）最大容許電壓：50V AC
（2）最大容許電流：0.5A DC
（3）接觸阻抗：將樣品與適合之fpc排綫連接，測試電 壓20mV，限電流10mA下進行測試阻抗≤30 mΩ最大。
（4）絕緣阻抗：將樣品與適合之fpc排綫連接，提供相鄰端子間測試電壓500V DC進行絕緣阻抗測試≥500MΩ
（5）耐電壓：將樣品與適合之Ffpc排綫連接，相鄰端子間需可承受250V AC(rms) 1分鐘。目視外觀無任何損壞異狀
【6】 0.5間距H2.0翻蓋下接FPC連接器拉力性能要求。
（1）FPC保持力：將蓋子蓋上，與FPC排綫連接，以操作速度每分鐘位移25±3mm進行FPC保持力測試。最小0.3N（30gf）。
（2）端子保持力：端子與Housing組裝後，以操作速度每分鐘位移25±3mm將端子拔出Housing，進行端子保持力測試。最小3N。
（3）焊片保持力：焊片與Housing組裝後，以操作速度每分鐘位移25±3mm將焊片拔出Housing，進行焊片保持力測試。最小.1.0N。
