發泡PP隻有防震作用嗎？
- 作者: 發泡PP隻有防震作用
- 來源: 發泡PP隻有防震作用
- 日期 : 2023-05-17
發泡PP對於車載FFC排綫應用較為普遍，很多朋友以為它隻是起防震作用，果真如此嗎?答案顯然是否定的，發泡pp作用於ffc排綫不僅僅起防震左右，還有一個很重要的功能是調整特性阻抗的作用，下麵我們用同一款規格ffc綫采用三種不同的加工方式來說明，發泡PP對特性阻抗的調整作用。

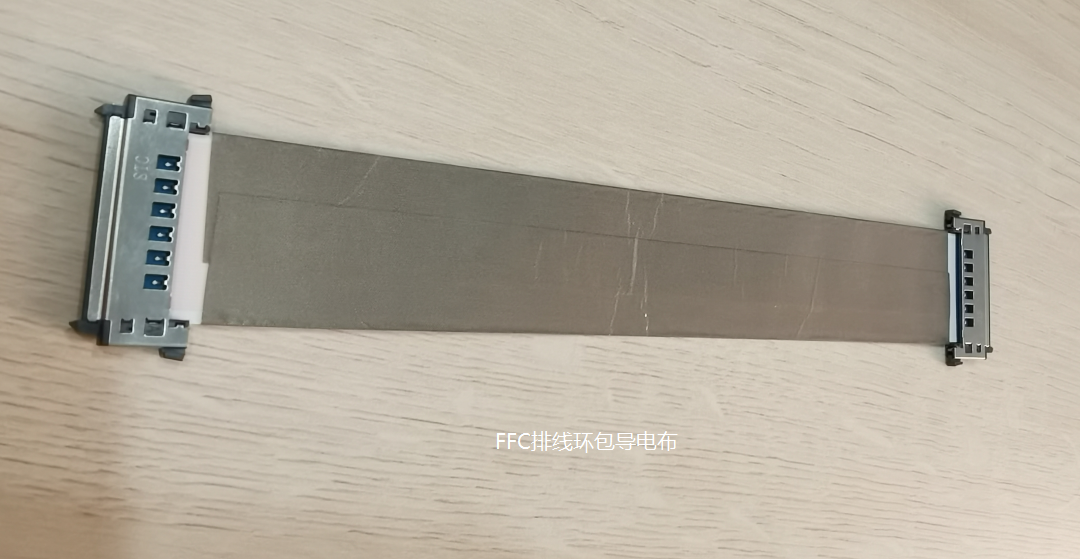

（1）FFC排綫兩麵不貼發泡PP，隻是環包一層導電布，產品如下圖所示。

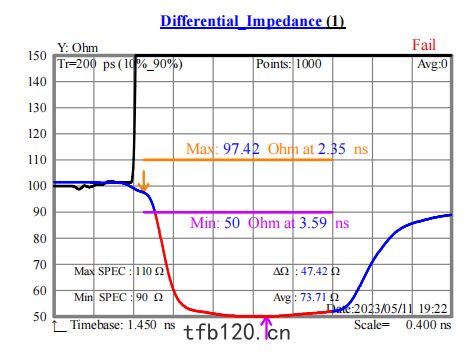

對於上圖隻環包了一層導電布，它的特性阻抗隻有50Ω左右。測試圖如下：

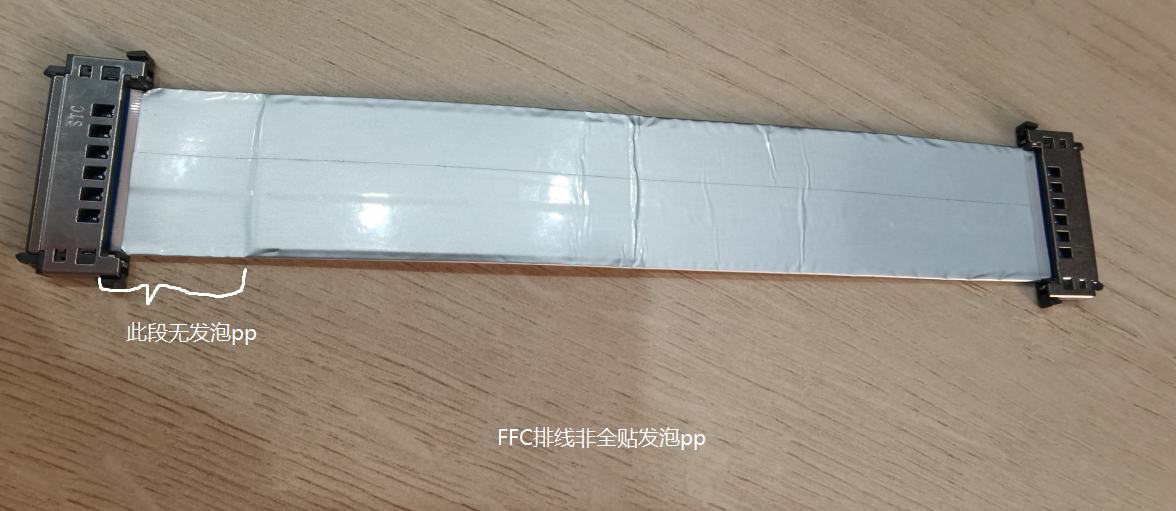

（2）FFC排綫兩麵貼發泡PP，但是不貼全，有一端空3cm左右不貼到端部，產品如下圖所示。

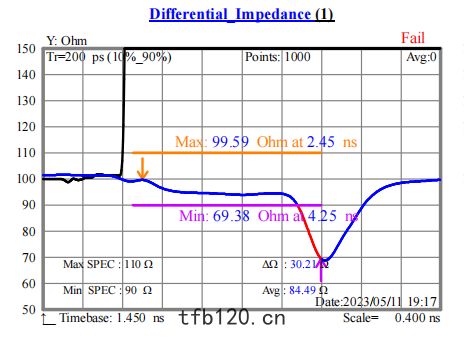

對於上圖兩麵不全貼發泡pp，再環包了一層內導鋁箔的lvds屏綫，它的特性阻抗在貼有發泡pp段有100Ω左右，但是沒有貼發泡pp段就不滿足100±10Ω。測試圖如下：

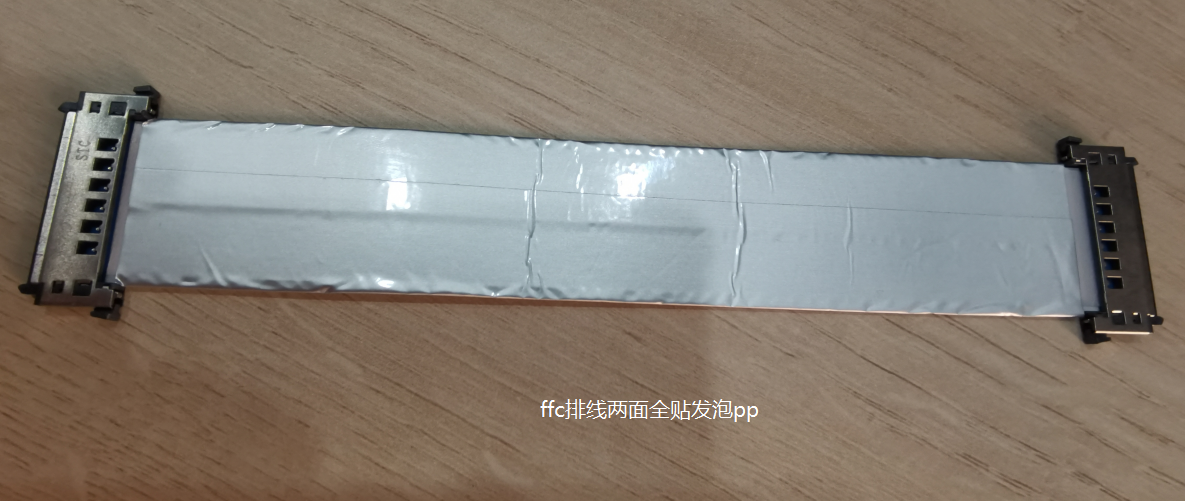

（3）FFC排綫兩麵貼發泡PP，且兩麵貼全，產品如下圖所示。

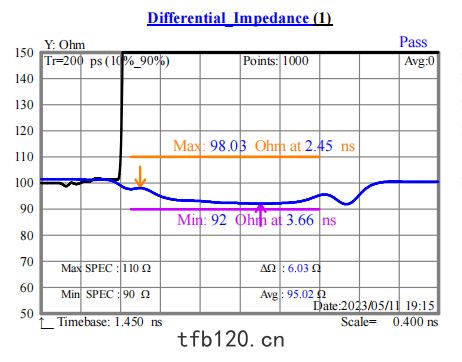

對於上圖兩麵全貼發泡pp，再環包了一層內導鋁箔的lvds屏綫，它的特性阻抗在貼有發泡pp段有100Ω左右，滿足100±10Ω。測試圖如下：
通過對上述三種工藝方法的比對，容易得出pp發泡在ffc排綫中對特性阻抗的調整作用是非常突出的，由此可知，發泡pp不僅僅起到防震減震的左右，還能起到調整特性阻抗的作用，這一點，我們在對ffc排綫進行設計規劃時必須要引起足夠的注意。更多ffc排綫知識了解，請咨詢ffc排綫廠家。
（1）FFC排綫兩麵不貼發泡PP，隻是環包一層導電布，產品如下圖所示。
對於上圖隻環包了一層導電布，它的特性阻抗隻有50Ω左右。測試圖如下：
（2）FFC排綫兩麵貼發泡PP，但是不貼全，有一端空3cm左右不貼到端部，產品如下圖所示。
對於上圖兩麵不全貼發泡pp，再環包了一層內導鋁箔的lvds屏綫，它的特性阻抗在貼有發泡pp段有100Ω左右，但是沒有貼發泡pp段就不滿足100±10Ω。測試圖如下：
（3）FFC排綫兩麵貼發泡PP，且兩麵貼全，產品如下圖所示。
對於上圖兩麵全貼發泡pp，再環包了一層內導鋁箔的lvds屏綫，它的特性阻抗在貼有發泡pp段有100Ω左右，滿足100±10Ω。測試圖如下：
通過對上述三種工藝方法的比對，容易得出pp發泡在ffc排綫中對特性阻抗的調整作用是非常突出的，由此可知，發泡pp不僅僅起到防震減震的左右，還能起到調整特性阻抗的作用，這一點，我們在對ffc排綫進行設計規劃時必須要引起足夠的注意。更多ffc排綫知識了解，請咨詢ffc排綫廠家。
