FFC軟排綫UL型號20624與20798異同詳細分解
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-02-13
UL型號20624與20798的相同點與不同點：
（1）所處等級：都隸屬於UL758綫材標準大類，都是耐溫80℃，耐電壓60V，阻燃測試方式為水平燃燒。
（2）作用對象：
都適用於層壓扁平帶狀電纜綫。但是，UL20624還適用於粘接型扁平帶狀電纜綫。
（3）適用導體規格：

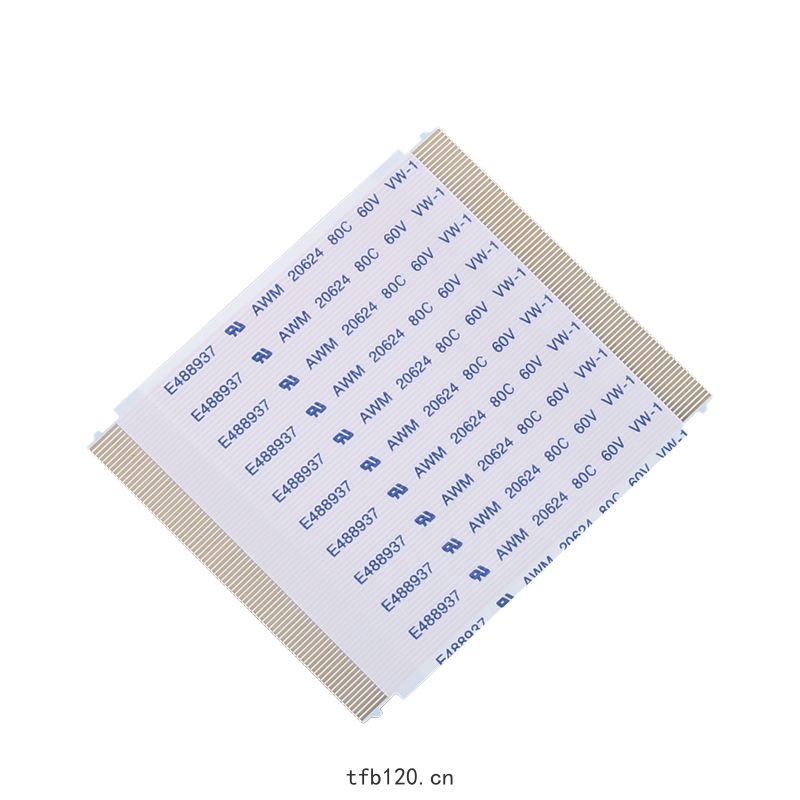

UL20624既可適用於與扁平導體，也可適用於圓導體，但是對於橫截麵積0.0032mm²~3.332mm²的導體沒有規定是扁平還是圓導體。扁平導體要求所有導體是在一個平麵內平行放置，單根導體形狀可以是直的，也可以是不規則，但都是相互平行布置的。扁平導體厚度覆蓋範圍為0.0254mm~0.254mm厚，寬度覆蓋範圍為0.0762mm~0.254mm寬，適用導體數量是2pin~150pin.
UL20624 UL20798

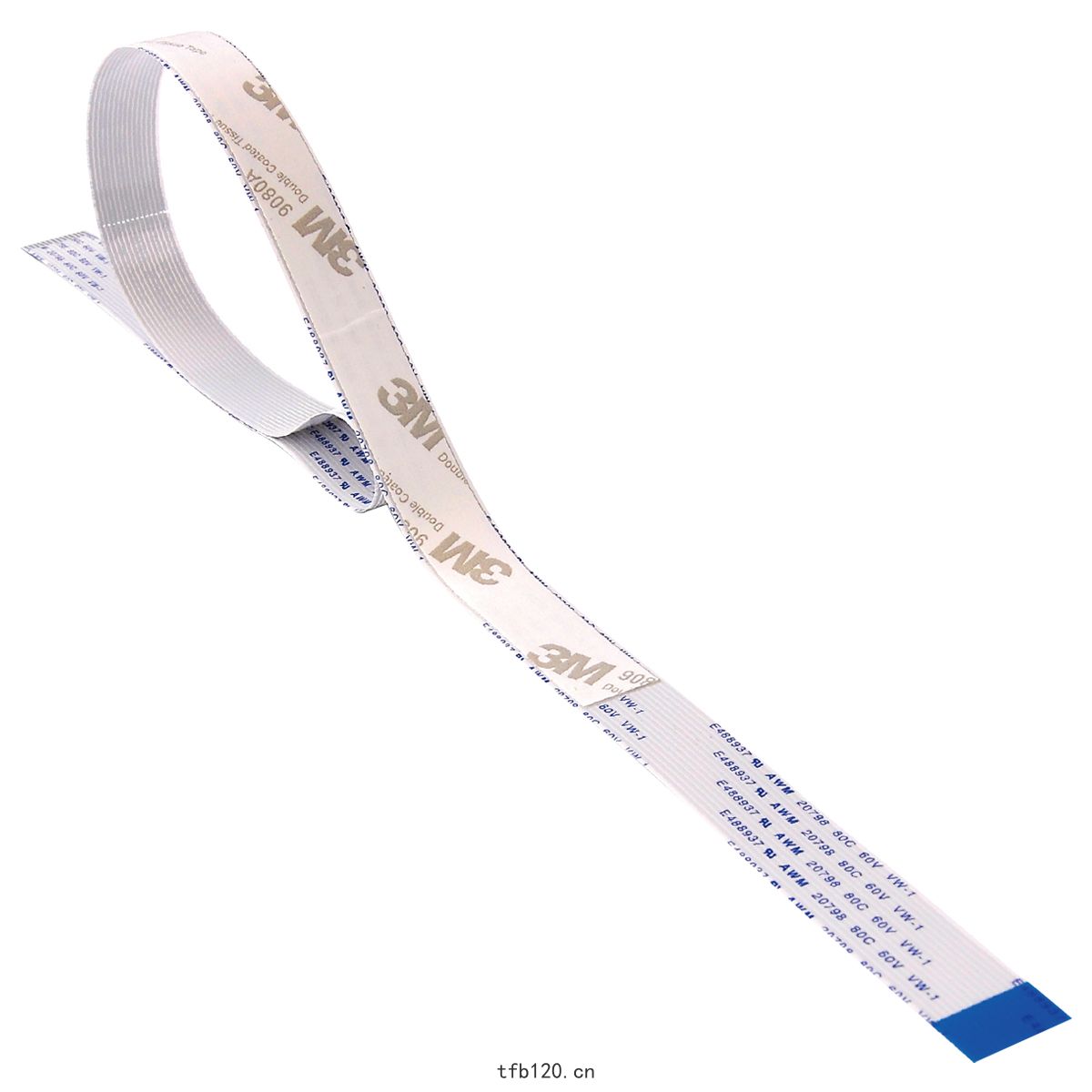

UL20798隻適用於扁平導體，導體橫截麵積覆蓋範圍為0.0049mm²~0.507mm²，導體厚度覆蓋範圍為0.0254mm~0.254mm厚，寬度覆蓋範圍為0.254mm~2.54mm寬。導體必須是直的且扁平形狀，平行布置在同一平麵，導體數為2~150pin。
（5）絕緣膜：
UL20624絕緣膜既可以是PET材質也可以是PVC材質，若用PVC膜，每麵PVC膜的厚度至少0.0889mm（3.5mils）；若用PET膜，PET膜厚度最小要達到0.03302mm（1.3mils）；或者一麵用0.02032mm（0.8mils）PET膜，另一麵用0.0127mm（0.5mils）PVC膜組合一起，且邊距最小0.254mm（10mils），導體間空白間距最小0.0762mm（3mils）；若兩麵用PI膠膜（聚酰亞胺），則最小厚度為0.03048mm（1.2mils）。
UL20798為PET材質，每一麵絕緣膜厚度最小為0.02286mm（0.9mils），兩邊邊緣與第一根導體的邊沿距離最小為0.3302mm（13mils），相鄰導體間的空白間隙最小為0.1778mm（7mils）。
以上就是關於ffc軟排綫UL型號20624與20798的相同點與不同點的詳細說明，希望能幫到你。
