在日常生產中，我們會接觸很多ffc柔性扁平綫有貼復合鋁箔，有些沒有貼，那麼到底

貼與不貼屏蔽材料對ffc柔性扁平綫的高頻信號傳輸有多大的區別呢？

我們以ph0.5-51p-300lvds排綫來說明

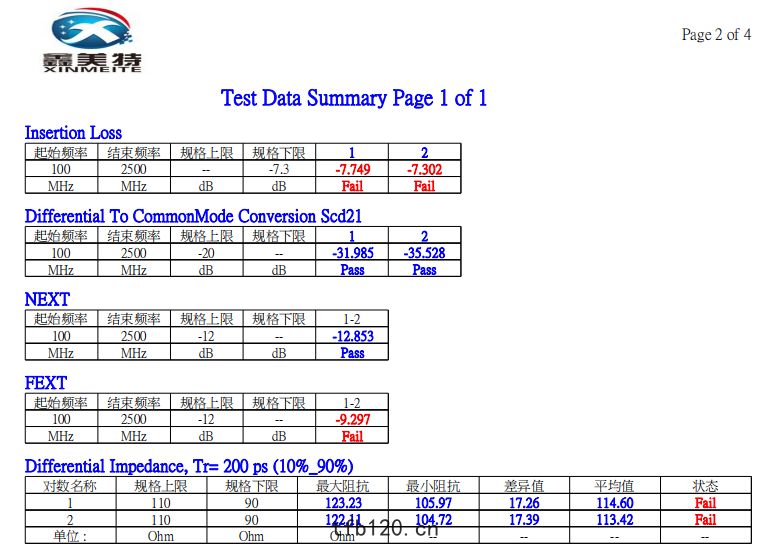

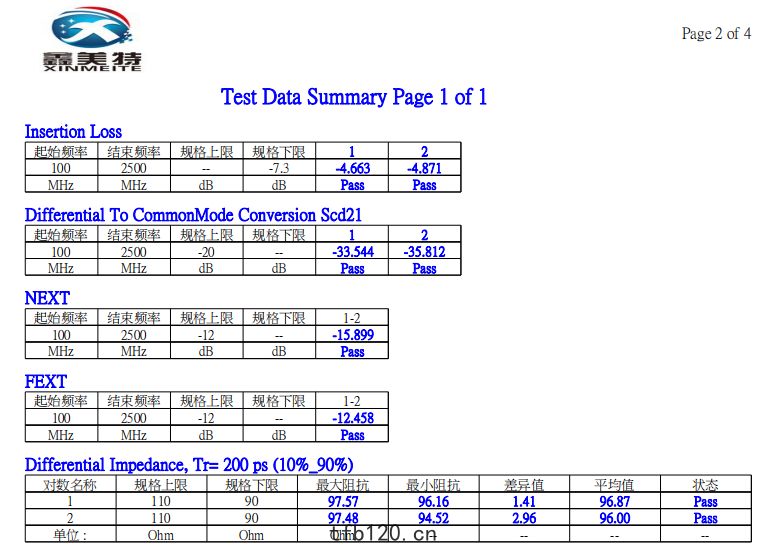

。0.5x51x300xA兩麵不貼復合鋁箔，測試結果如下圖（一），0.5x51x300xA單麵貼復合鋁箔，測試結果如下圖（二）
。

                                               圖（一）                                                                                             圖（二）
針對以上兩款ffc柔性扁平排綫，除了貼與不貼復合鋁箔外，其他規格與材料完全一樣，那麼我們來分類分析他們的差異：
（一）插入損耗：

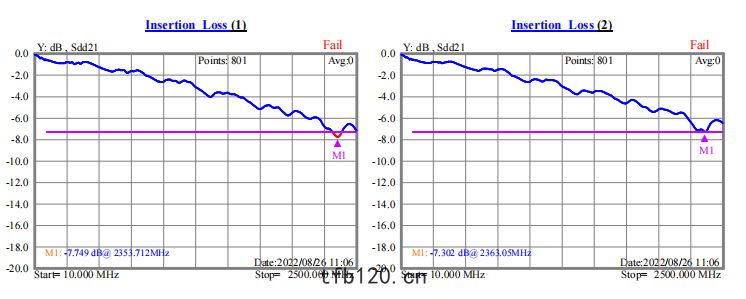

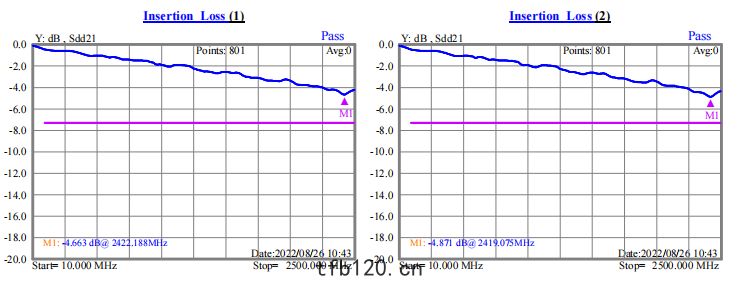

每條綫測試了兩對，沒有貼復合鋁箔，插入損耗達到7.7db與7.3db，如圖三，貼上復合鋁箔的插入損耗隻有4.6db與4.8db，如圖四
。顯然貼上復合鋁箔後綫纜的插入損耗明顯降低了，且降低幅度達到40%
。

                                                圖（三）                                                                                       圖（四）

（二）串音：

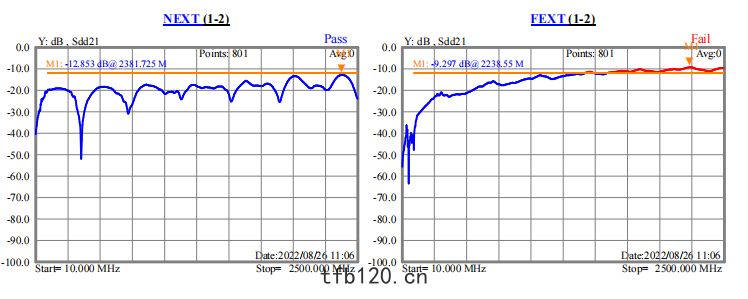

從圖一與圖二數據可以看出，不貼復合鋁箔，近串-12.8db，遠串-9.2db（如圖五）

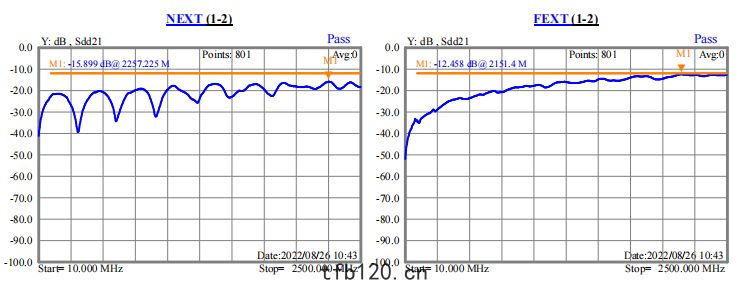

；貼上復合鋁箔後，綫纜的近串-15.9db，遠串-12.4db（如圖六）
。因此，單麵貼復合鋁箔比不貼復合鋁箔的串音效果更好
。

                                                  圖（五）                                                                                                  圖（六）

（三）差模轉共模：
從圖一與圖二數據可以看出，不貼復合鋁箔，差模轉共模-32db和-35.5db
；貼上復合鋁箔後差模轉共模為-33.5db和-35.8db
。因此，單麵貼復合鋁箔與不貼復合鋁箔的差模轉共模效果差不多
。

（四）特性阻抗：
從圖一與圖二數據可以看出，不貼復合鋁箔，排綫的特性阻抗平均值為114.6Ω和113.4Ω
；貼上復合鋁箔後排綫的特性阻抗平均值為96.8Ω和96Ω
。而一般都要求綫纜特性阻抗在100±10Ω

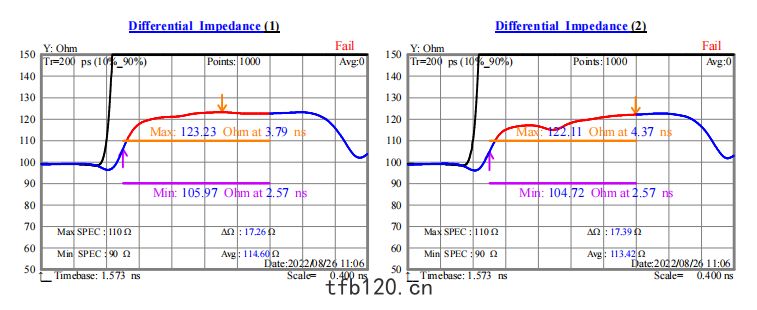

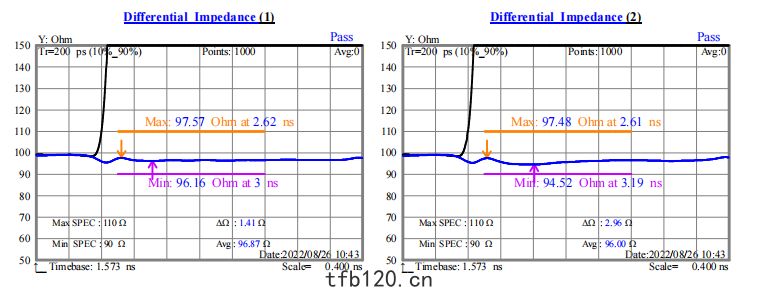

。下圖七與圖八是不貼復合鋁箔與貼上復合鋁箔排綫的特性阻抗圖，顯然貼上復合鋁箔後特性阻抗的波動範圍更小，且能控製在標準範圍內
。

                                              圖（七）                                                                                          圖（八）
（五）傳輸數率：

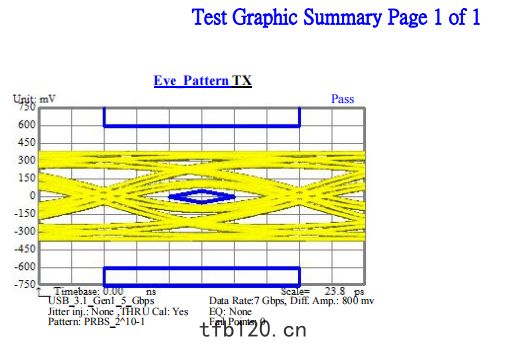

下麵圖九是不貼復合鋁箔傳輸數率圖,為7.0Gbps

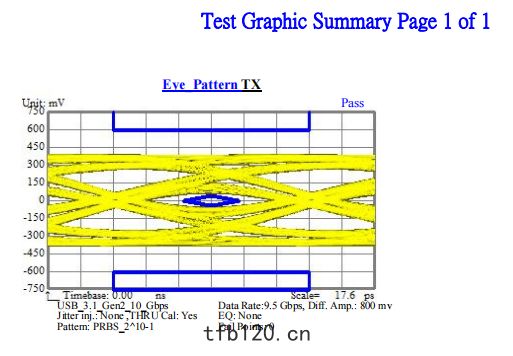

；圖十是貼上復合鋁箔綫纜的傳輸數率圖，為9.5Gbps，顯然貼上復合鋁箔後，綫纜可以傳輸更高頻率信號
。

                                  圖九                                                                                                                 圖十

綜上所述，ffc扁平排綫貼上復合鋁箔與不貼復合鋁箔比較，除了在差模轉共模這一項效果差異不大外，在插入損耗，串音，特性阻抗，傳輸數率方麵都大有改善
。因此，如果客人需要用ffc柔性扁平綫傳輸高頻信號，我們一般是建議一定要貼諸如復合鋁箔等屏蔽材料的
。
