lvds屏綫的傳輸數率隨著4K及8K信號的普及成為人們不得不談及一個重要話題
，也是終端產品製造廠家對我們排綫一個重要性能考核指標。

lvds屏綫在信號傳輸過程中隨著綫纜長度的增加
，信號會逐漸衰減

.因而不同長度的lvds屏綫能傳輸多高的信號傳輸數率
，是大家普遍關心的一個指標。信號衰減的方式因傳輸介質不同而有所差異
，包括FFC，FPC，PCB等銅纜或光纜
，信號綫上的元器件及連接器
，信號在時域和頻域都會失真。

信號衰減最常見的原因是插入損耗及數據路徑中
，任何設備及介質的信號功率損失
，高頻電子信號（1080p/1440p/4K/5k/8K）在綫纜傳輸時
，由於基本材料電阻產生信號強度電壓降低以外
，還有因高頻引發的阻抗（特性阻抗）
，導致電子信號強度在被降低
，基本電阻的衰減取決於導體材質
，可稱作為直流衰減。電容電感的衰減取決於信號頻率的高低
，可稱交流衰減
，且頻率越高
，此衰減越嚴重。不管哪種衰減
，都與綫纜長度有著密切的關係。

測試綫纜傳輸數率原理：信號產生器可編輯一連續串的數編碼
，輸入待測綫纜分析待測綫纜在這些連續編碼的高頻信號傳輸
，因高頻效應的Skew/Rise   Time/Indepance與Cross Talk
，用TDR觀察交叉衍生的接收端信號質量
，TDR所呈現出來結果圖像稱為“眼圖”。 眼圖具體是怎麼形成的
，我們沒必要弄得很明白
，但是我們要會看眼圖。簡單的說
，眼圖的原理就是用數百萬個信號打進待測綫纜
，再用示波器來接受
，並將每個量到的信號重疊在一起就成了眼圖
，也就是說測試圖會看到一隻張的很開的眼睛
，當信號很完整時
，眼圖的眼睛會張的很大
，代表綫纜傳輸質量好。當信號通過質量不好的綫纜時
，測得的眼圖眼睛會比較閉起
，或者根本看不到眼睛。一般來說
，我們在對綫纜進行傳輸數率測試時
，會給定一個測定數率
，然後通過測試看眼睛框會不會接觸到信號的波形的內壁
，如果沒有接觸到或者離的很遠
，說明這根綫纜質量很好
，那麼繼續提供測試數率標準
，一直到眼睛框剛好但是又沒有接觸到信號波形圖內壁
，那麼這樣測出的傳輸數率就是此綫纜的極限通過傳輸數率
，一般用Gbps表示。

為滿足大家的期望
，在此我以PH0.5-51p係列lvds屏綫為列詳細講述一下各種長度的lvds屏綫的傳輸數率
，用網絡分析儀器來測試待測lvds屏綫的傳輸數率。用下麵幾個案例來說明

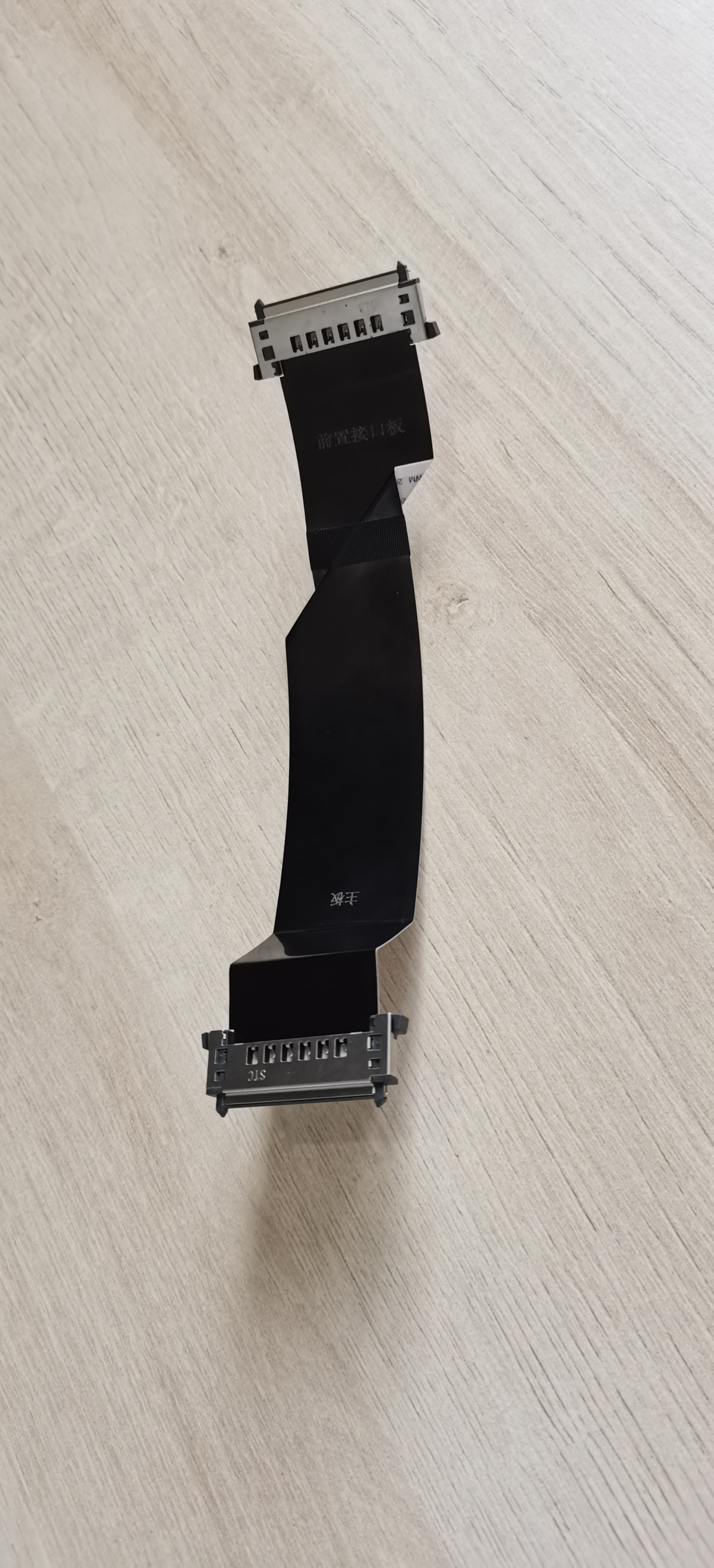

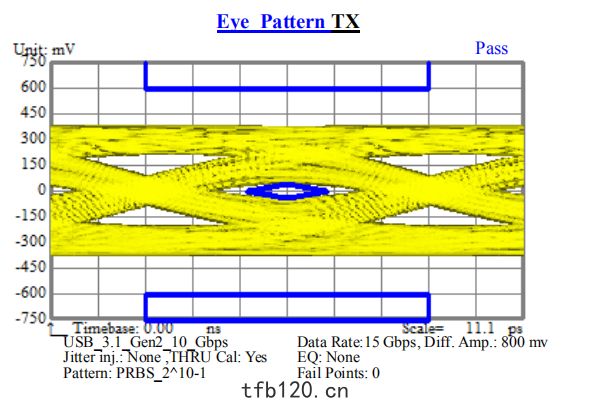

（1）0.5x51x180單麵一體材。此lvds屏綫0.5間距
，51位
，180mm長
，上層絕緣層常規熱熔膠膜
，下層絕緣層是普通一體材。測的傳輸數率為：15Gbps

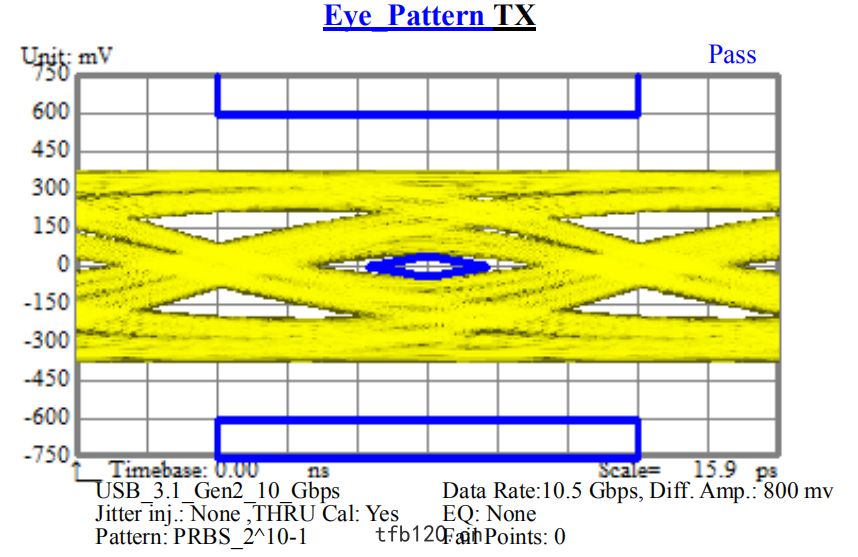

（2）0.5x51x300單麵一體材。此lvds屏綫0.5間距
，51位
，300mm長
，上層絕緣層常規熱熔膠膜
，下層絕緣層是普通一體材。測的傳輸數率為：10.5Gbps

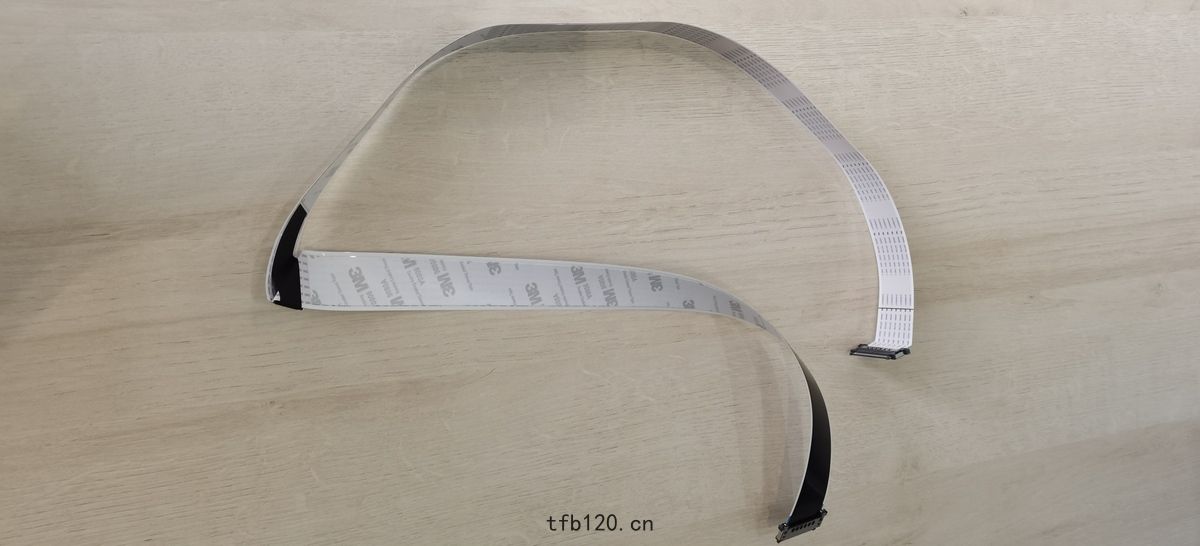

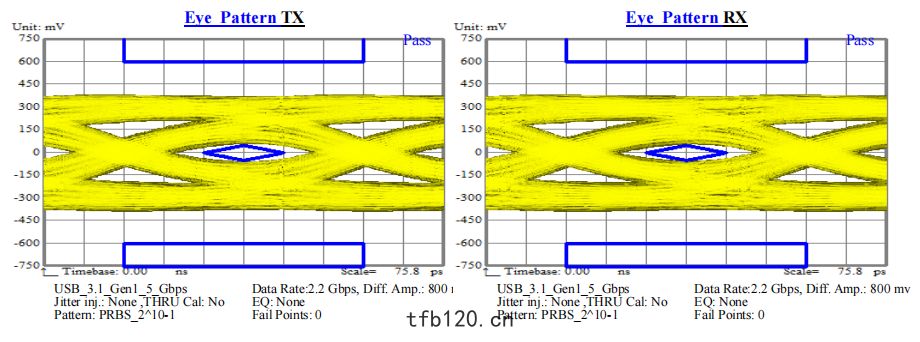

（3）0.5x51x1000單麵後貼吸波材。此lvds屏綫0.5間距
，51位
，1000mm長
，上下兩層絕緣層為常規熱熔膠膜
，下層絕緣膜後貼一層T0.23的黑色吸波材。測的傳輸數率為：2.2Gbps

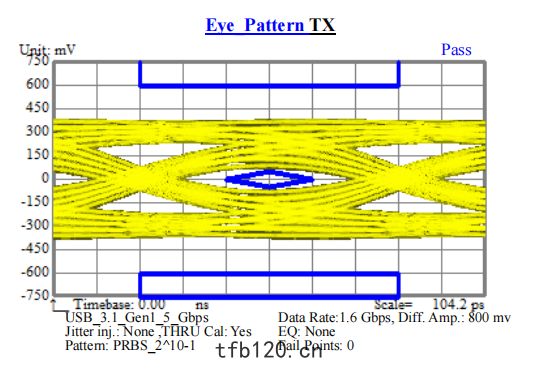

（3）0.5x51x1400單麵後貼吸波材。此lvds屏綫0.5間距
，51位
，1400mm長
，上下兩層絕緣層為常規熱熔膠膜
，下層絕緣膜後貼一層T0.23的黑色吸波材。測的傳輸數率為：1.6Gbps


通過上麵的幾個規格的lvds屏綫
，可以很明顯的顯示出
，隨著綫纜的長度加長
，傳輸數率遞減。因此
，如果在應用lvds屏綫時
，尤其是對綫纜長度有要求時
，要充分考慮到信號衰減的問題。一米長的lvds屏綫能否傳輸4K信號
，以上麵我們驗證的第三例
，1.005米長傳輸數率隻有2.2Gbps
，而4K信號對lvds屏綫要求傳輸數率達到6Gbps。顯然用普通材料做的lvds屏綫
，如果綫纜長度達到1米長度
，顯然是不滿足傳遞4K信號的
，那有沒有辦法能做到呢？答案是有的
，需要用到高頻絕緣膜做
，由於高頻膜的熱熔膠層采用了介電更低的聚烯烴類型熱熔膠
，介電常數低於2.6
，損耗因子小於0.008。可以滿足USB3.0/USB3.1，高清4K
大尺寸麵板電視信號傳輸要求。此文主要是說明lvds屏綫傳輸數率與長度的一個相對變化關係與程度的解析
，有關高頻lvds屏綫傳遞4K信號
，我們下一章再來論述。
