0.5-51p lvds屏綫傳輸速率能過多少Gbps？

作者: 阿勇
來源: 鑫美特FFC排綫
日期 : 2021-11-13

pitch0.5-51p lvds排綫&pitch0.5-41p lvds屏綫隨著液晶電視，會議機，教育看板，戶外廣告機的興起，得到了廣泛的應用，人們高清圖像的要求也越來越高，因此，對lvds屏綫的傳輸數率要求也越來越高。

lvds屏綫的傳輸數率與膠膜膜以及排綫導體都有著直接的關係，膠膜膜分普通膠膜，高頻膜，高頻一體材。對於0.5間距51p/41p的lvds屏綫，一般采用0.035*0.3或0.05*0.3的規格導體。不同膠膜與導體的組合可以製造出不同傳輸數率的lvds屏綫。實際應用中，我們lvds屏綫生產廠家一般采用兩種組合，對於客戶要求在隻是在1.5G以內的話，一般采用普通膠膜匹配0.035*0.3的導體，然後對綫材後貼吸波材，如果lvds屏綫長度不超過1.5米的話，傳輸數率可以達到1.5G，對傳輸數率不是特別高的要求的話，采用這種就可以滿足。若客人要求傳輸數率達到4G以上，長度不超過1.5米情況下，采用高頻膜一體材匹配加厚導體0.05*0.3，就可以達到4G以上的傳輸數率。

不同組合的lvds屏綫應用效果如何呢？一般從差分阻抗與傳輸數率兩個方麵進行分析：

（一）普通膠膜匹配0.035*0.3的導體，傳輸數率具體是怎麼樣的演變呢，實例佐證。這裏普通膠膜一般采用60U厚的耐溫105°的熱熔膠膜，導體是含銅99.96%的電解銅進行分析。吸波材一般是采用T0.23的黑色或銀色復合鋁箔。

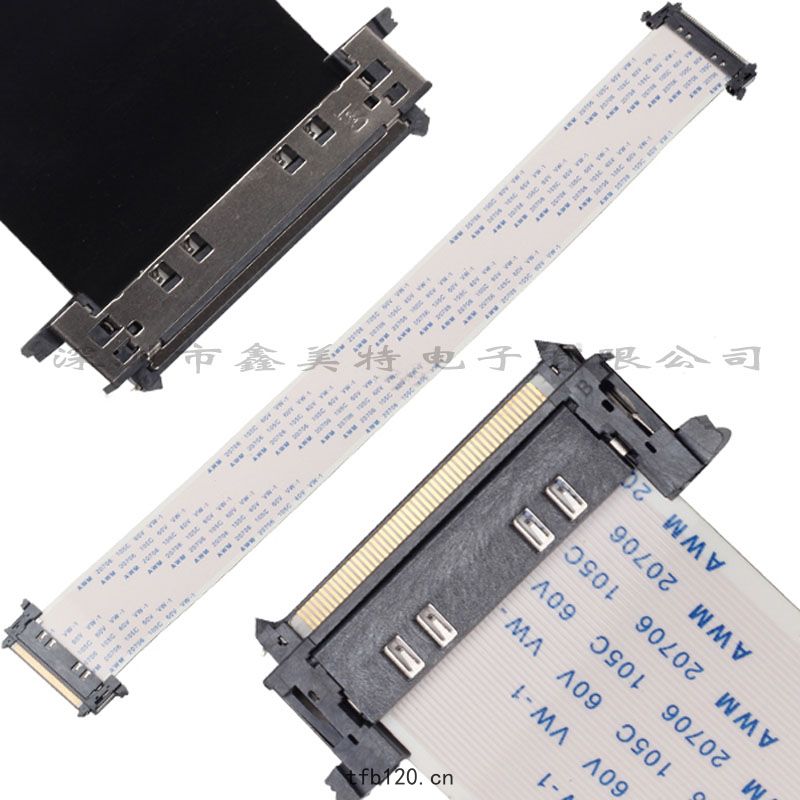

1米長0.5-51p lvds屏綫

1）1米長的普通lvds屏綫。

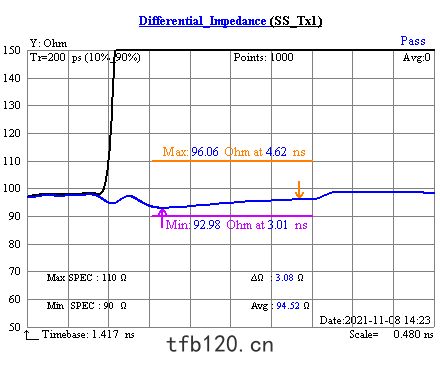

1）tdr差分阻抗分析圖如下：94.52Ω
lvds屏綫1.5米0.5-51p差分阻抗

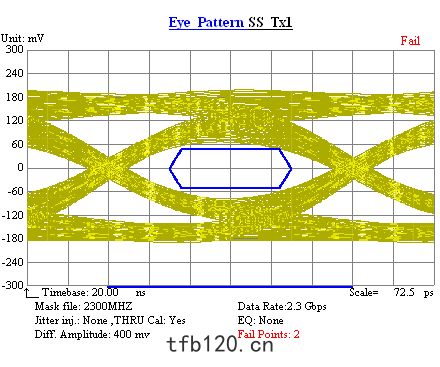

2）傳輸數率分析圖如下：2.3G
1米長lvds屏綫0.5-51p傳輸數率

（2）1.5米長的普通lvds屏綫。

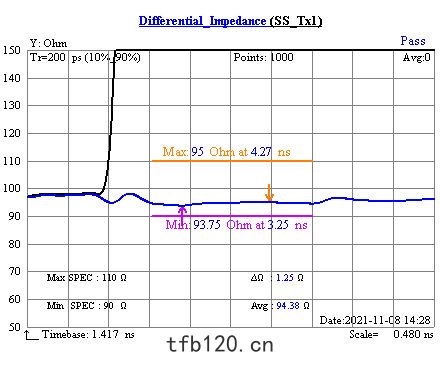

1）tdr差分阻抗分析圖如下：94.38Ω
1.5米長0.5-51p lvds屏綫差分阻抗圖

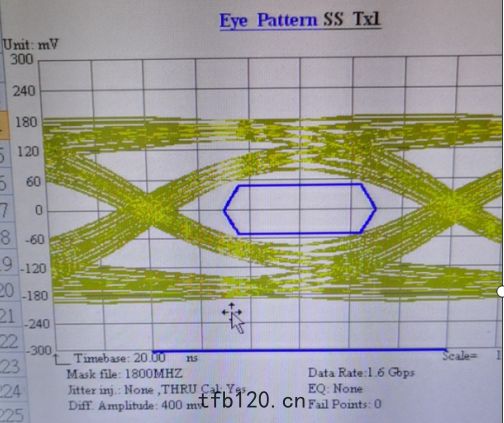

2）傳輸數率分析圖如下：1.6G
1.5米長lvds屏綫傳輸數率

普通lvds屏綫隨著長度增加，差分阻抗略微有綫下降，傳輸數量也隨著長度增長而減小。

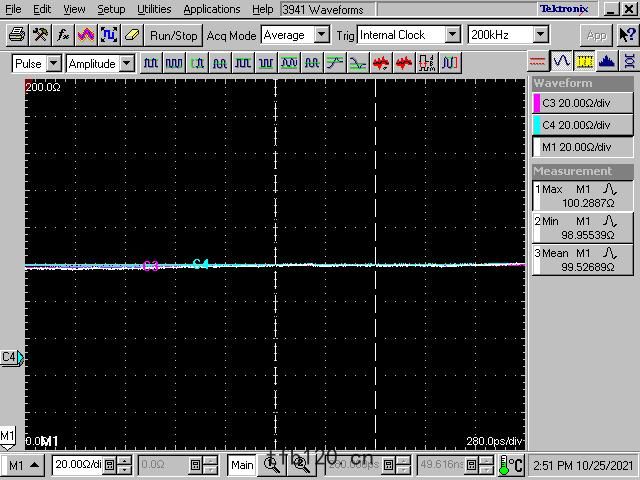

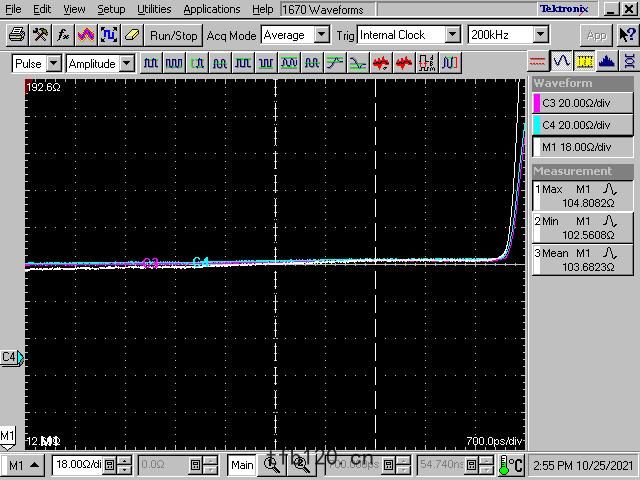

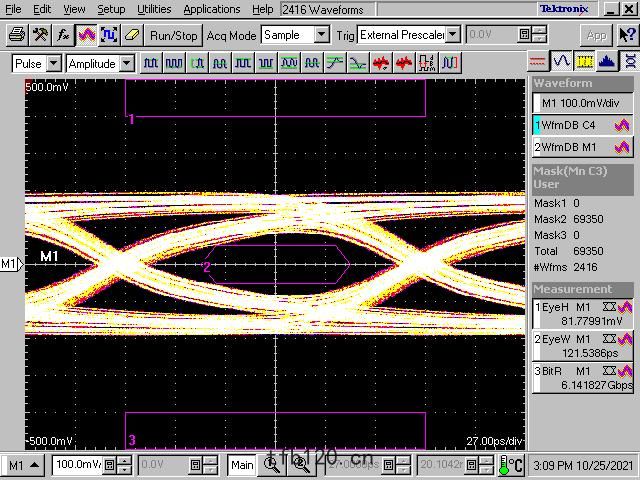

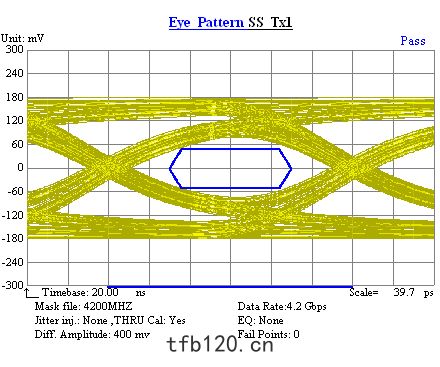

（二）高頻一體材膠膜匹配0.05*0.3的導體，傳輸數率具體是怎麼樣的演變呢，實例佐證。這裏膠膜采用高頻膜及高頻一體材，導體是含銅99.96%的電解銅進行分析。

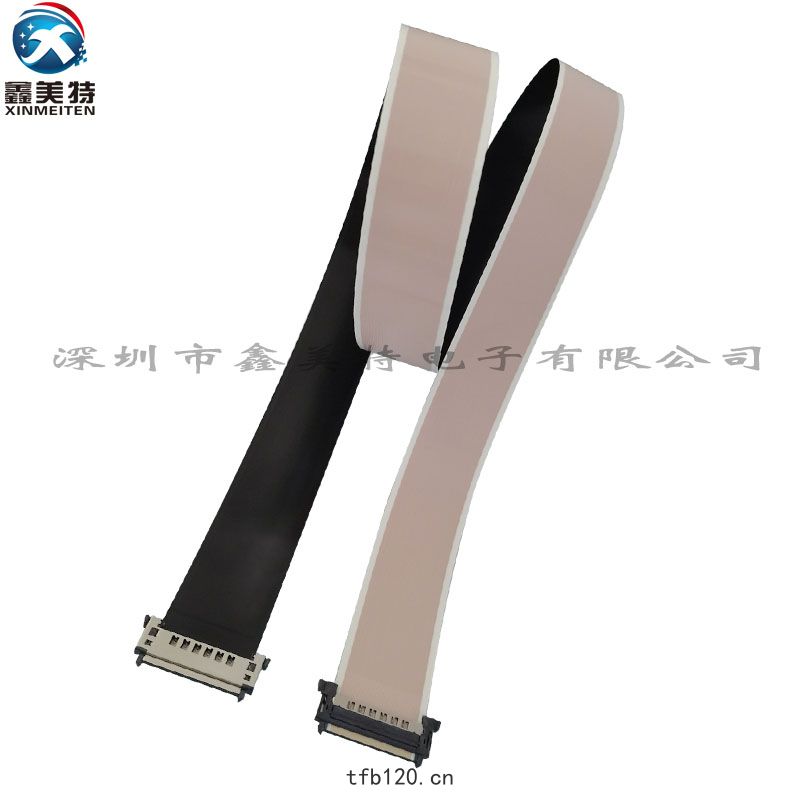

高頻一體式膜lvds屏綫
