FFC扁平排綫型號A，B，C，D，E，F，G代表什麼意義？
  • 作者: 阿勇
  • 來源: 鑫美特FFC排綫
  • 日期 : 2021-08-19
很多用戶問我們ffc排綫生產廠家，FFC排綫規格書上那些A，B，C，D，E，F，G字母到底表達什麼內容，本篇就著重讓廣大ffc排綫用戶朋友解釋一下這些英文字母對應哪種型號排綫，也方便大家在後續使用或采購ffc排綫時，能夠辨識清楚，提高效率。

（一）A型ffc排綫解析：

兩端ffc排綫的兩端金手指在同一麵，或者說兩端補強板在同一麵，並且補強板直接貼在下層膠膜上。

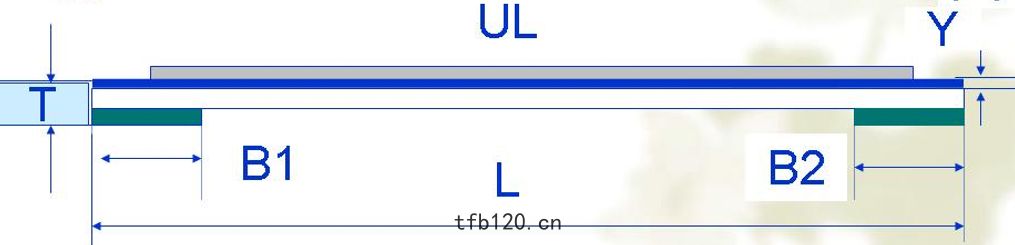

A型ffc排綫結構

（二）B型ffc排綫解析：

兩端ffc排綫的兩端金手指在同相反麵，或者說兩端補強板在相反麵，並且補強板直接貼在膠膜上。

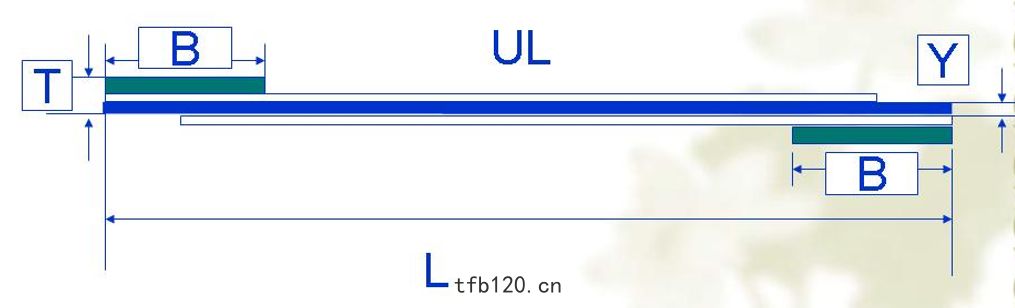

B型ffc排綫結構

（三）C型ffc排綫解析：

兩端ffc排綫的兩端金手指在同相同麵，或者說兩端補強板在相同麵，但是補強板直接貼在導體上。

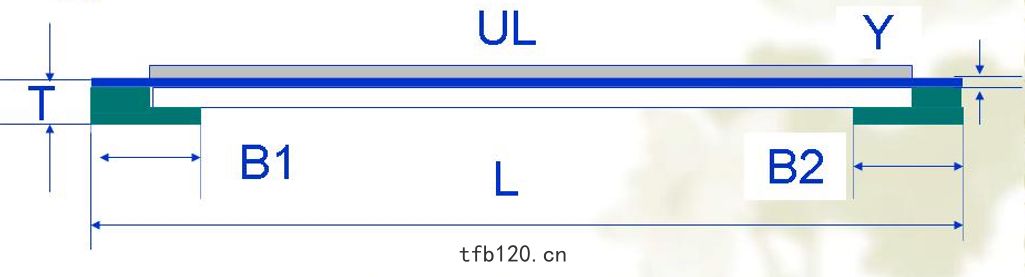

C型ffc排綫結構

（四）D型ffc排綫解析：

兩端ffc排綫的兩端金手指在同相反麵，或者說兩端補強板在相反麵，並且補強板直接貼在膠膜上。

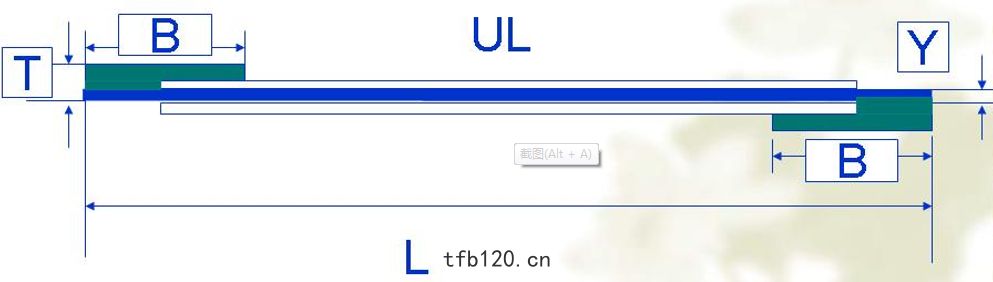

D型ffc排綫結構

（五）E型ffc排綫解析：

ffc排綫的一端是插接端，帶有補強並且補強板直接貼在膠膜上，而另一端是光導體，不帶補強板，不帶膠膜。

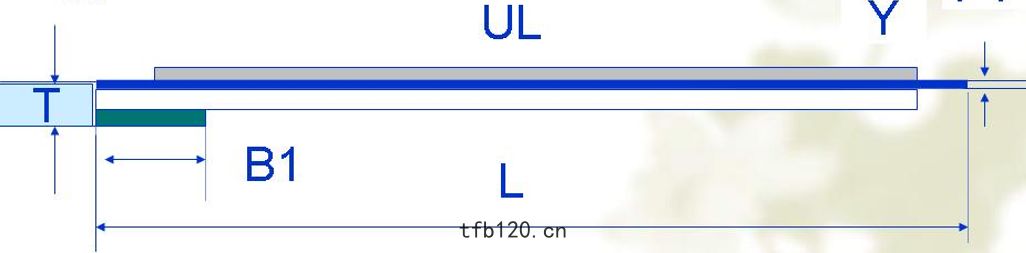

E型ffc排綫結構
順便這款發一個實E型ffc排綫實物圖，增加大家的隻管感受

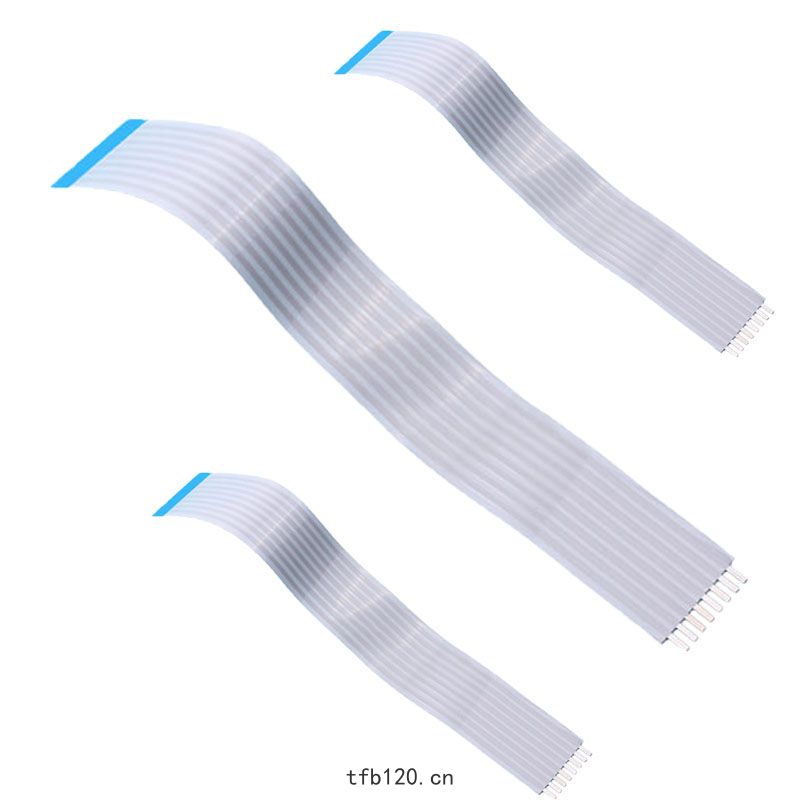

E型ffc排綫實物圖

（六）F型ffc排綫解析：

兩端ffc排綫的兩端金手指在同一麵，或者說兩端補強板在同一麵，並且補強板直接貼在下層膠膜上,但是補強板尾部有剝離。這樣設計的目的是由於有些主板空間設置，當插入ffc軟排綫時，單手不好插入，需要用雙手扶住ffc排綫插入，而另一隻手不好抓ffc排綫，將補強板尾部設計剝離一些，另一隻手就可以抓住剝離的補強板，雙手將ffc排綫插入到連接器中。

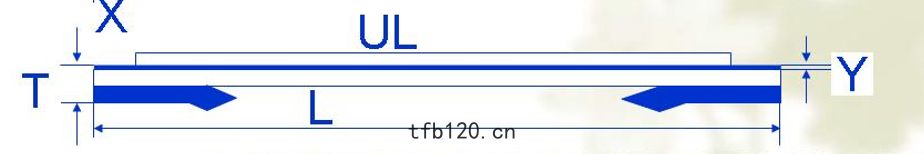

F型ffc排綫結構

（七）G型ffc排綫解析：

ffc排綫的兩端都是光導體，不帶補強板，不帶膠膜，用戶在使用時，不需要連接器，將排綫直接兩端的裸露的銅綫直接焊接在主板相應的位置。

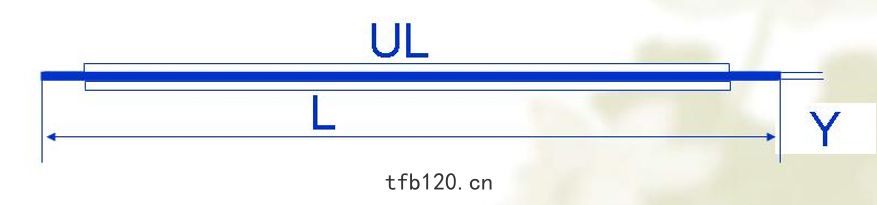

G型ffc排綫結構


以上就是7種行業上常見ffc型號結構圖，可能個別企業的叫法多少有一點差別，比如有些將這種補強板尾部剝離的ffc排綫叫“K”型綫，但是結構圖基本上就這麼7種，隻要熟知這7種ffc排綫的常規型號，基本上就掌握了ffc排綫常見規格結構。
