FFC扁平排綫可以彎折次數如何驗證？
- 作者: 阿勇
- 來源: 鑫美特電子
- 日期 : 2021-07-21
本文主要講解FFC扁平排綫耐彎折測試的步驟及如何驗證流程。
一，FFC扁平排綫彎折角度確定：
要對ffc扁平排綫耐彎折測試能力進行測試，可以選擇多種角度，比如30°，45°，60°，90°，120°，180°等等，由於我們現在是進行排綫能力測試，那麼選一個極端的角度180°。
二，FFC扁平排綫彎折測試準備工具：
（1）直尺，微電阻計。

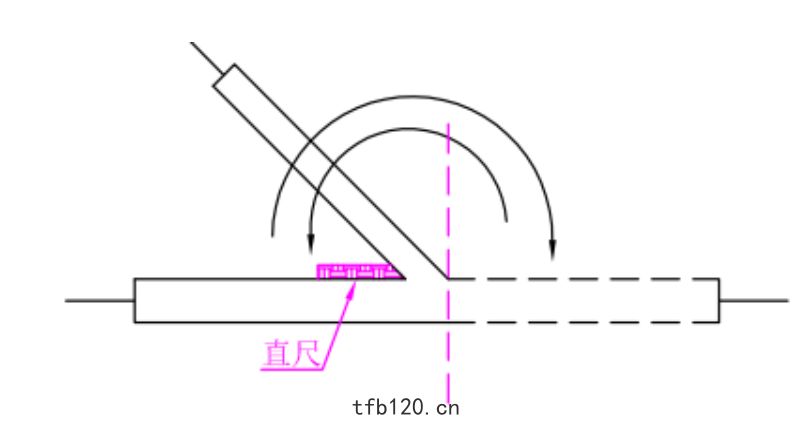

（2）將 FFC 扁平排綫身部份對折 180°並將折痕處抹平，用直尺壓住FFC 扁平排綫折痕處任意一邊綫
身來回作 180°曲折。如下圖所示。
三，FFC扁平排綫彎折測試後如何驗證是否合格：
（1）外觀要求：FFC 扁平排綫導體經過多次180對折試驗後不可有折斷，膠膜不可有剝離不良。
（2）阻抗要求：FFC 扁平排綫導體經過多次180對折試驗後導體阻抗要達到一個什麼值才是合格的。即經過多次對折實驗後，排綫導體的阻抗值最大不能超過什麼值？不同規格的導體對應的阻抗值是不一樣的。隨便舉例0.05x0.3和0.035x0.65的鍍錫導體與裸銅導體分析。
鍍錫導體規格：0.035x0.3 彎折後電阻值≤2Ω是合格的；裸銅導體規格：0.035x0.3 彎折後的電阻值≤1.66Ω。
鍍錫導體規格：0.035x0.65 彎折後電阻值≤1Ω是合格的；裸銅導體規格：0.035x0.65 彎折後的電阻值≤0.85Ω。

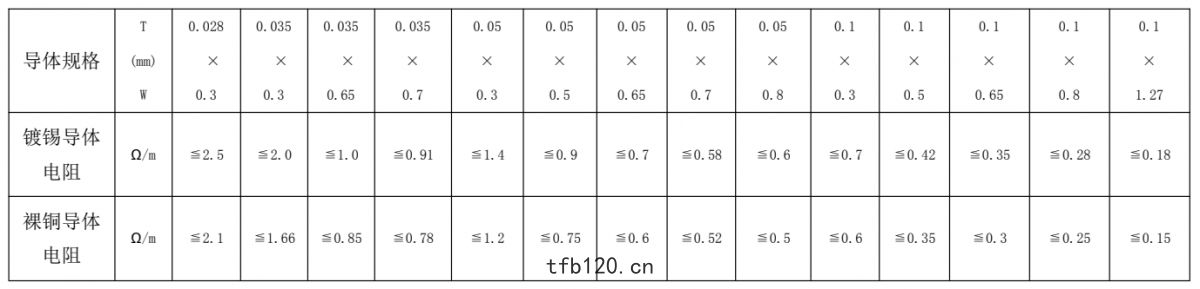

經過統計分析各種ffc扁平排綫不同規格導體經過彎折後合格的阻抗值如下圖所示：
一，FFC扁平排綫彎折角度確定：
要對ffc扁平排綫耐彎折測試能力進行測試，可以選擇多種角度，比如30°，45°，60°，90°，120°，180°等等，由於我們現在是進行排綫能力測試，那麼選一個極端的角度180°。
二，FFC扁平排綫彎折測試準備工具：
（1）直尺，微電阻計。
（2）將 FFC 扁平排綫身部份對折 180°並將折痕處抹平，用直尺壓住FFC 扁平排綫折痕處任意一邊綫
身來回作 180°曲折。如下圖所示。
三，FFC扁平排綫彎折測試後如何驗證是否合格：
（1）外觀要求：FFC 扁平排綫導體經過多次180對折試驗後不可有折斷，膠膜不可有剝離不良。
（2）阻抗要求：FFC 扁平排綫導體經過多次180對折試驗後導體阻抗要達到一個什麼值才是合格的。即經過多次對折實驗後，排綫導體的阻抗值最大不能超過什麼值？不同規格的導體對應的阻抗值是不一樣的。隨便舉例0.05x0.3和0.035x0.65的鍍錫導體與裸銅導體分析。
鍍錫導體規格：0.035x0.3 彎折後電阻值≤2Ω是合格的；裸銅導體規格：0.035x0.3 彎折後的電阻值≤1.66Ω。
鍍錫導體規格：0.035x0.65 彎折後電阻值≤1Ω是合格的；裸銅導體規格：0.035x0.65 彎折後的電阻值≤0.85Ω。
經過統計分析各種ffc扁平排綫不同規格導體經過彎折後合格的阻抗值如下圖所示：
