0.5間距ffc排綫打端子工藝分析
- 作者: 阿勇
- 來源: 鑫美特ffc排綫
- 日期 : 2021-07-15
0.5間距打端子ffc排綫在市麵上是非常普遍的，現講解下打端子o.5間距ffc排綫打端子的工藝流程，簡單可以可分為如下幾個基本步驟：

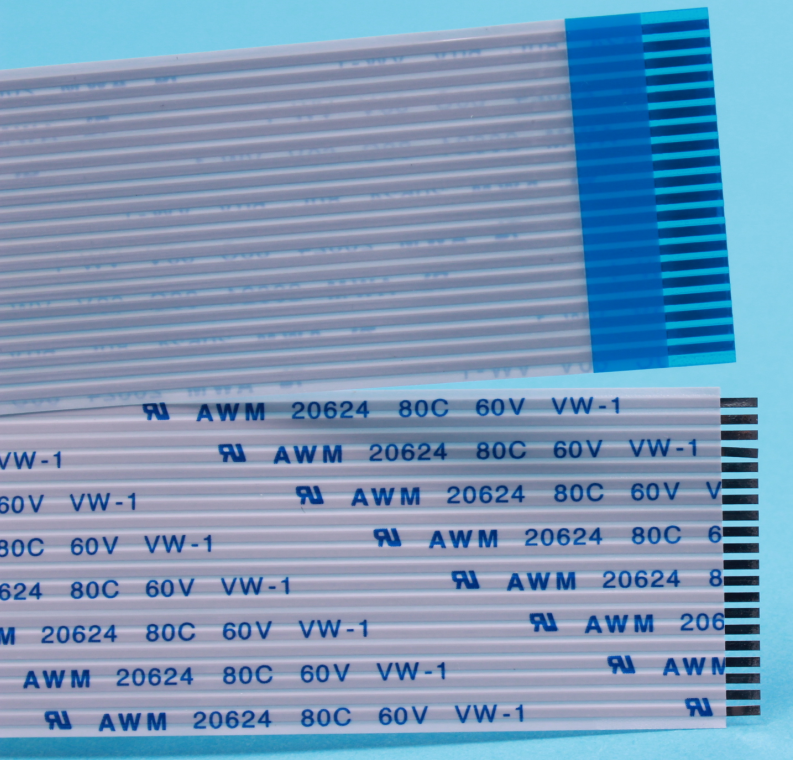

一.製造出0.5間距ffc排綫。
這是首要前提，隻有先把0.5間距ffc排綫先做出來，才好開展下一步工作。這種排綫是一端插接，一端焊接，我們公司俗稱為E型綫。

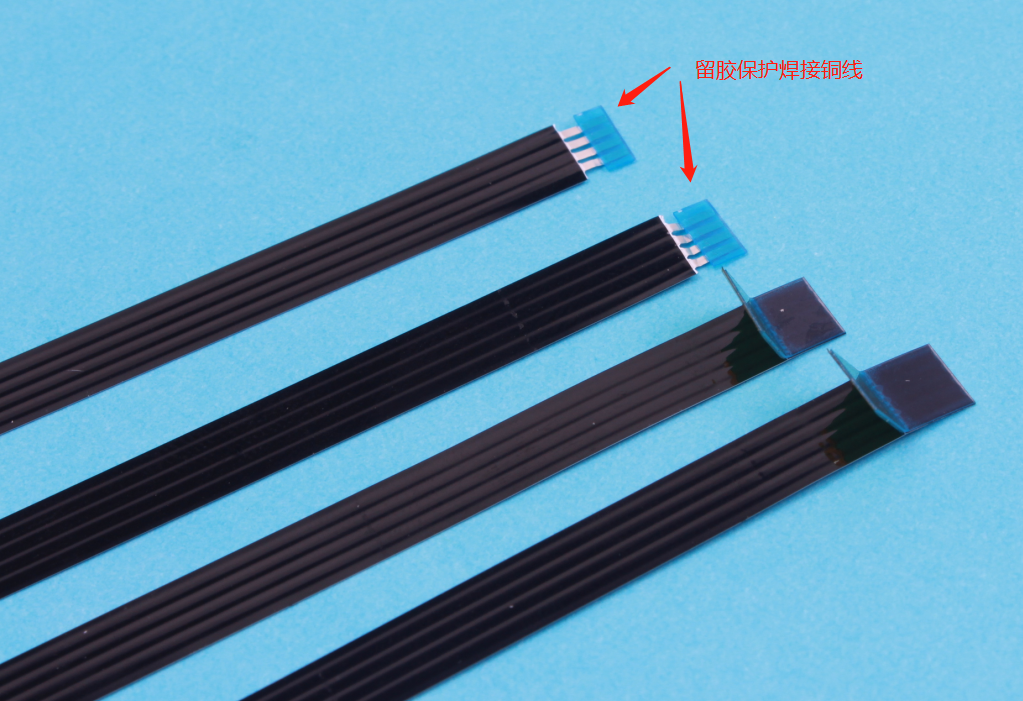

插接端的金手指與補強板尺寸根據用戶要求製定，焊接端的鏤空銅綫的長度一般是0.8~1.2mm。現在一般都是采用自動打端子機，要求ffc排綫的焊接端銅綫最長不能超過1.2mm，在對0.5間距ffc排綫打端子前，將對ffc排綫焊接端進行特殊處理，對導體端部進行留膠保護，即不讓ffc排綫打端子的鏤空銅綫交叉纏繞，導致焊接端子時沒法焊接，因此，需要從新將每一根銅綫捋順，這樣才能方便焊接端子，我們替客戶設想，給0.5間距ffc排綫端部留膠，保護焊接銅綫不會交錯纏繞在一起。

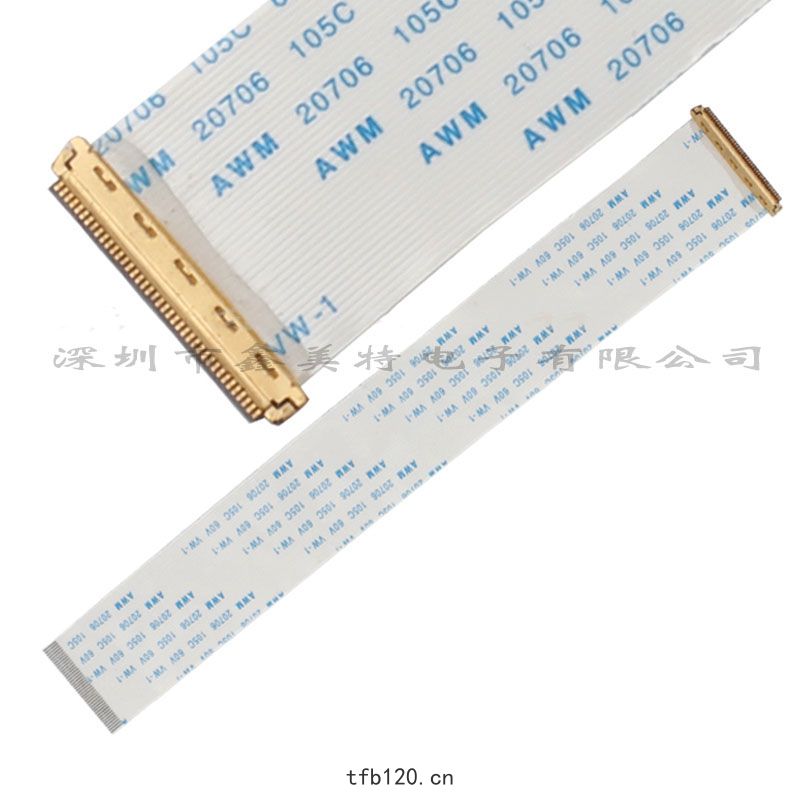

二.對0.5間距ffc排綫打端子。
分手工焊接端子與機器自動焊接端子，目前手工焊端子逐漸退出歷史舞台，效率太低了，可能偶爾做點0.5間距ffc排綫打端子樣品可以采用這種方法，批量生產都是應用自動打端子機對0.5間距ffc排綫進行打端子，這種方法相對手工打端子效率提高太多了。
1°將之前0.5間距ffc排綫焊接端銅綫保護膠剪掉。
2°先在端子針上塗上少量阻焊劑，將0.5間距ffc排綫焊接端銅綫與端子針一一對齊。
3°用沾上錫的烙鐵手輕輕劃過排綫銅綫與端子針，使之焊接在一起。
4°用多股的細電綫沾上鬆香水在高溫烙鐵配合下清除焊接處導體之間多餘的錫塊。
5°用酒精擦拭0.5間距ffc排綫與端子焊接處。
三.對0.5間距ffc排綫打端子打上UV膠固定。
對0.5間距ffc排綫打端子進行打UV膠，將UV膠填充在端子與排綫連接處，再在UV燈下照射使之固化。
上述三個步驟就是0.5間距ffc排綫打端子的全部流程展示，隻要按照上述操作，0.5間距ffc排綫打端子就能完美完成操作。
