FFC排綫規格書如何做？
  • 作者: 阿勇
  • 來源: 鑫美特FFC排綫
  • 日期 : 2021-07-13
做出一份讓用戶滿意的ffc排綫規格書，分如下幾個步驟：
  • FFC排綫規格書製作第一步：
了解用戶需求的ffc排綫三個主要規格尺寸：間距，導體數，長度。
  • FFC排綫規格書製作第二步：
進一步確認ffc排綫具體細節，如：ffc排綫金手指方向（兩端同麵還是異麵），金手指長度，補強板長度，補強板顏色（深藍，淺藍，透明，白色），厚度，耐溫耐壓值。
  • FFC排綫規格書製作第三步：
將所得到ffc排綫的參數轉化為工程圖紙，工程圖紙分幾個板塊：
1°正中一般展示的是ffc排綫圖麵，圖麵分主視圖與側視圖，主視圖一般展示ffc排綫的正麵參數，比如間距，寬度，長度；側視圖一般展示ffc排綫綫身厚度，插接端厚度，補強板長度，金手指方向。
2°展現ffc排綫所用的材料的具體型號，尺寸，公差範圍及數量
3°在正圖的下麵一般會標上一些技術要求，如特殊工藝步驟注意事項，產品溫濕度保存條件。
4°在圖麵的右下角一般要注明ffc排綫的總體描述，作成人，作成時間，圖紙版本號（更改時要變更版本號），圖號（方便後續查閱）。
  • FFC排綫規格書製作第四步：
文件格式轉換，一般用CAD軟件製作ffc排綫規格圖，按照上述步驟全部做好，並檢查無誤後，需要將dwg文件格式導出為PDF格式文本。
  • FFC排綫規格書製作第五步：
打印PDF文本圖紙，蓋上工程章，工程主管簽字確認，然後發給客戶確認。
至此，一個完整的ffc排綫規格書步驟全部呈現如下。

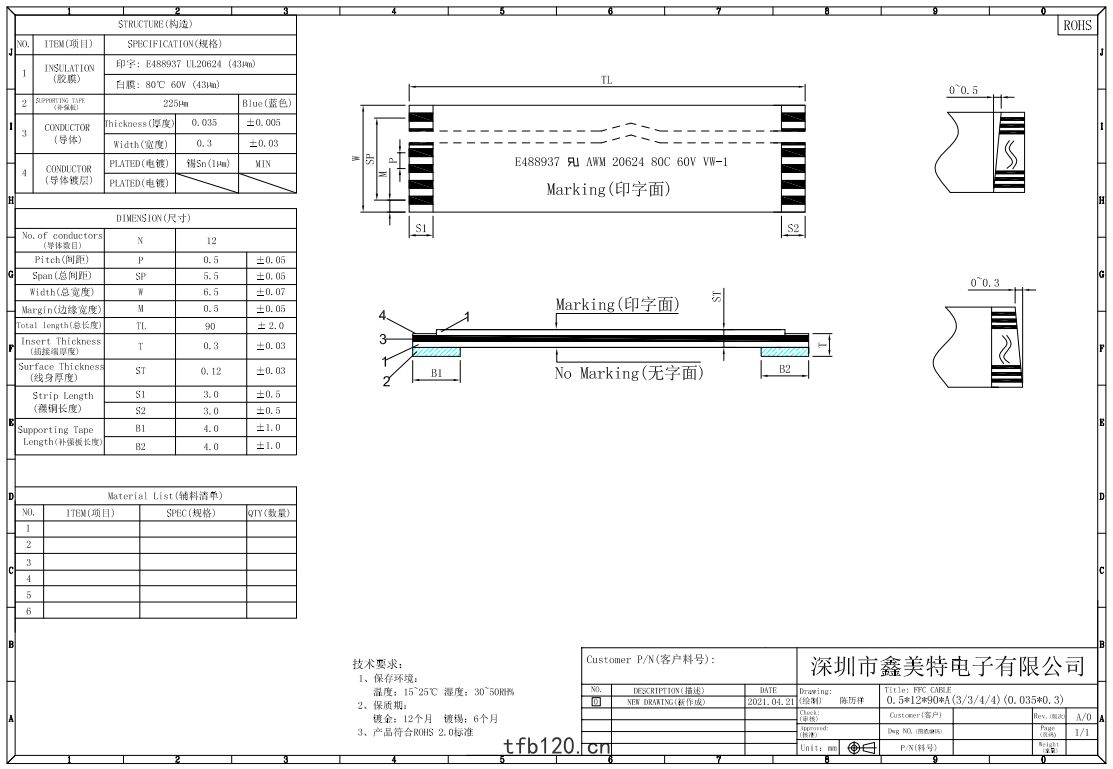

“ffc排綫規格圖”

隻要按照上述步驟做出的ffc排綫規格書必然會滿足用戶對ffc排綫的參數了解需求。
