FFC軟排綫性能特征全麵總結
- 作者: 陳中強
- 來源: 康爾美FFC排綫
- 日期 : 2020-09-06
隻要一談到FFC軟排綫，大家印象中就會立即閃現出超柔軟，耐彎曲，易折疊的特點，這隻是ffc軟排綫的基本特點之一，下麵讓我全麵分析一下ffc軟排綫性能特征。
（一）FFC軟排綫的儲存環境
FFC軟排綫理想保存溫度是12~28℃，保存濕度30~60RH%。保質期，鍍錫導體ffc軟排綫保存期為12個月，鍍金導體ffc軟排綫保存期為6個月。
(二）FFC軟排綫使用領域廣
由於FFC具有體積小精密度高，柔韌性好，可彎曲使用及更易焊接等特點，現廣泛用於：汽車安全氣囊，安防監控攝像頭，掃描儀，筆記本，液晶電視，顯示器，傳真機 ，打印機，數碼相機，POS機器，錄像機，考勤機等。
（三）FFC軟排綫產品適用範圍
適用Pitch0.5mm，0.8mm，1.0mm，1.25mm，1.27mm，2.54mm 各種臥貼上下接連接器，翻蓋下接連接器，立貼連接器，直插連接器，彎插連接器，單麵接連接器，雙麵接連接器等。
（四）FFC軟排綫電氣性能
（1）絕緣電阻：ffc軟排綫相鄰導體或導體與地麵間加 DC 500V 下測定，1000MΩ以上。
（2）耐電壓：ffc軟排綫相鄰導體間或導體與地麵間加 AC 500V， 5mA歷時 1 分鐘下測定，無擊穿現象。
（3）耐電流：0.5pitch ffc軟排綫，一般耐電流≥0.5A；1.0pitch ffc軟排綫，一般耐電流≥1A。
（五）機械性能
（1）耐 180°曲折性：來回曲折各一次（1Cycle)，導體厚0.035mm ，30Cycle 以上；導體厚度 0.05mm，20Cycle 以上，然後再測量觀察，無損壞並滿足電氣性能要求。
（2）耐曲繞性：導體厚度小於0.035mm, 折 曲 弧 度R15±5mm，滑行距離 50mm,以 500 次/min速度做曲繞測試 100 萬次，外觀無損壞並滿足電氣性能要求。
（3）耐磨性：R0.5mm，荷重 600±5g，以 60 次/min速度，行程 100mm長做水平磨擦測試10000 次，外觀無損壞並滿足電氣性能要求。

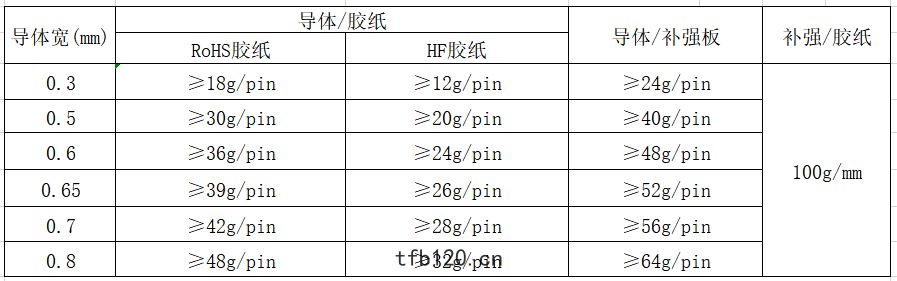

（4）剝離強度：拉力器以 25+/-3mm/min 速度進行剝離測試，測試得到膠膜與導體，補強板與導體，膠膜與補強板的附著力在下表標準參數範圍內。
（1）耐熱性：80±2℃的空氣中放置 96 小時，再回到室溫中放置 0.5-2 小時。外觀無損壞並滿足電氣性能要求。
（2）耐濕性：40±2℃，相對濕度 90-95%的空氣中放置96小時，再回到室溫中0.5-2小時內測定。外觀無損壞並滿足電氣性能要求。
（3）耐寒性：-40±2℃的空氣中放置 96 小時，再回 到室溫中放置 0.5-2 小時。外觀無損壞並滿足電氣性能要求。
（4）溫度循環性：-40±2℃ 2H-> 80±2℃ 2H -> 25±2℃ 2H 循環 5 次。外觀無損壞並滿足電氣性能要求。
（5）鹽霧性：35±2℃，5±1%的鹽水噴霧，鍍金Au噴霧24H，鍍錫Sn噴霧12H，試驗後常溫水洗，再室溫幹燥。外觀無損壞並滿足電氣性能要求。
以上就是對一條常規ffc軟排綫的全麵總結歸納，希望能夠幫助到您，更多ffc軟排綫知識了解，請搜索tfb120.cn.
（一）FFC軟排綫的儲存環境
FFC軟排綫理想保存溫度是12~28℃，保存濕度30~60RH%。保質期，鍍錫導體ffc軟排綫保存期為12個月，鍍金導體ffc軟排綫保存期為6個月。
(二）FFC軟排綫使用領域廣
由於FFC具有體積小精密度高，柔韌性好，可彎曲使用及更易焊接等特點，現廣泛用於：汽車安全氣囊，安防監控攝像頭，掃描儀，筆記本，液晶電視，顯示器，傳真機 ，打印機，數碼相機，POS機器，錄像機，考勤機等。
（三）FFC軟排綫產品適用範圍
適用Pitch0.5mm，0.8mm，1.0mm，1.25mm，1.27mm，2.54mm 各種臥貼上下接連接器，翻蓋下接連接器，立貼連接器，直插連接器，彎插連接器，單麵接連接器，雙麵接連接器等。
（四）FFC軟排綫電氣性能
（1）絕緣電阻：ffc軟排綫相鄰導體或導體與地麵間加 DC 500V 下測定，1000MΩ以上。
（2）耐電壓：ffc軟排綫相鄰導體間或導體與地麵間加 AC 500V， 5mA歷時 1 分鐘下測定，無擊穿現象。
（3）耐電流：0.5pitch ffc軟排綫，一般耐電流≥0.5A；1.0pitch ffc軟排綫，一般耐電流≥1A。
（五）機械性能
（1）耐 180°曲折性：來回曲折各一次（1Cycle)，導體厚0.035mm ，30Cycle 以上；導體厚度 0.05mm，20Cycle 以上，然後再測量觀察，無損壞並滿足電氣性能要求。
（2）耐曲繞性：導體厚度小於0.035mm, 折 曲 弧 度R15±5mm，滑行距離 50mm,以 500 次/min速度做曲繞測試 100 萬次，外觀無損壞並滿足電氣性能要求。
（3）耐磨性：R0.5mm，荷重 600±5g，以 60 次/min速度，行程 100mm長做水平磨擦測試10000 次，外觀無損壞並滿足電氣性能要求。
（4）剝離強度：拉力器以 25+/-3mm/min 速度進行剝離測試，測試得到膠膜與導體，補強板與導體，膠膜與補強板的附著力在下表標準參數範圍內。
（5）重復插拔性：以 10 次/min 的速度,與相適合的 FPC連接器 插拔 30 次，外觀無損壞並滿足電氣性能要求。
（六）FFC軟排綫環境性能（1）耐熱性：80±2℃的空氣中放置 96 小時，再回到室溫中放置 0.5-2 小時。外觀無損壞並滿足電氣性能要求。
（2）耐濕性：40±2℃，相對濕度 90-95%的空氣中放置96小時，再回到室溫中0.5-2小時內測定。外觀無損壞並滿足電氣性能要求。
（3）耐寒性：-40±2℃的空氣中放置 96 小時，再回 到室溫中放置 0.5-2 小時。外觀無損壞並滿足電氣性能要求。
（4）溫度循環性：-40±2℃ 2H-> 80±2℃ 2H -> 25±2℃ 2H 循環 5 次。外觀無損壞並滿足電氣性能要求。
（5）鹽霧性：35±2℃，5±1%的鹽水噴霧，鍍金Au噴霧24H，鍍錫Sn噴霧12H，試驗後常溫水洗，再室溫幹燥。外觀無損壞並滿足電氣性能要求。
以上就是對一條常規ffc軟排綫的全麵總結歸納，希望能夠幫助到您，更多ffc軟排綫知識了解，請搜索tfb120.cn.
