ffc扁平排綫與ffc連接器匹配的方式有哪幾種？
- 作者: 陳中強
- 來源: 康爾美ffc排綫
- 日期 : 2020-08-26
按照通常對ffc扁平排綫的分類方法，可以將ffc扁平排綫分為：兩端插接型，一端插接型一端焊接型，兩端焊接型。
焊接型ffc扁平排綫不需要連接ffc連接器，隻有插接型ffc扁平排綫需要與ffc連接器連接。插接型ffc排綫的形式比較固定就是排綫兩端都有一小段具有一定厚度的藍色的補強板，補強板既起到調節ffc扁平排綫插接端的厚度的作用，又起到對ffc扁平排綫兩端的強度加強作用，使排綫更具有一定的硬度，才能很方便的插入ffc連接器的空隙。
焊接型ffc扁平排綫不需要連接ffc連接器，隻有插接型ffc扁平排綫需要與ffc連接器連接。插接型ffc排綫的形式比較固定就是排綫兩端都有一小段具有一定厚度的藍色的補強板，補強板既起到調節ffc扁平排綫插接端的厚度的作用，又起到對ffc扁平排綫兩端的強度加強作用，使排綫更具有一定的硬度，才能很方便的插入ffc連接器的空隙。

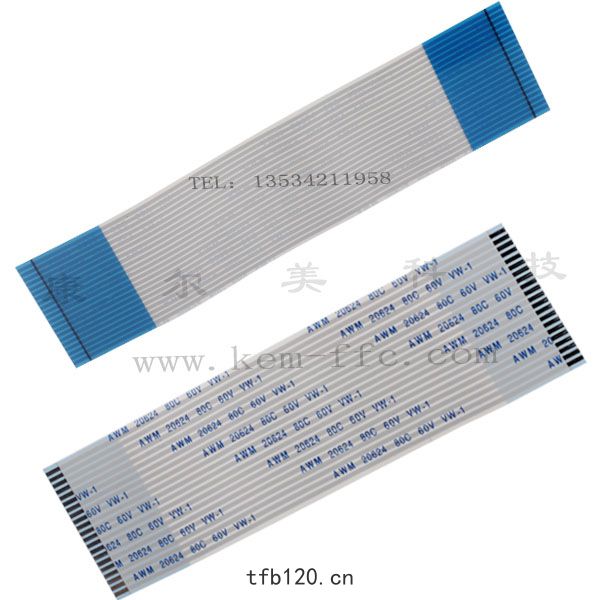

上麵就是插接型ffc扁平排綫的實物圖。FFC扁平排綫與ffc連接器連接方式主要取決與ffc連接器的種類不同而不同。

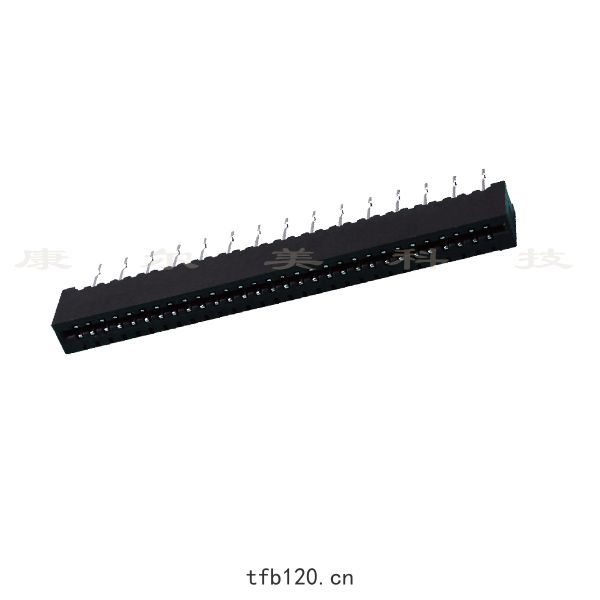

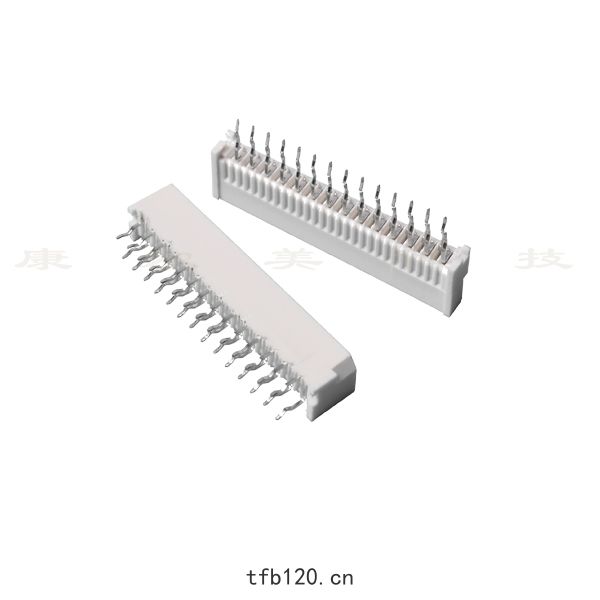

（1）直插型ffc連接器。沒有任何鎖扣，全靠ffc扁平排綫的插接端的厚度與ffc連接器的縫隙一個標準配合，通常ffc扁平排綫插接端的厚度與ffc連接器空隙的高度都是0.3mm，ffc扁平排綫的插接端厚度可以做的稍稍厚一點，當排綫與連接器匹配時有一點點過盈配合，連接更緊密一些。像單麵接ffc連接器直插型，雙麵接ffc連接器直針都屬於這種。
（1）直插型ffc連接器。沒有任何鎖扣，全靠ffc扁平排綫的插接端的厚度與ffc連接器的縫隙一個標準配合，通常ffc扁平排綫插接端的厚度與ffc連接器空隙的高度都是0.3mm，ffc扁平排綫的插接端厚度可以做的稍稍厚一點，當排綫與連接器匹配時有一點點過盈配合，連接更緊密一些。像單麵接ffc連接器直插型，雙麵接ffc連接器直針都屬於這種。

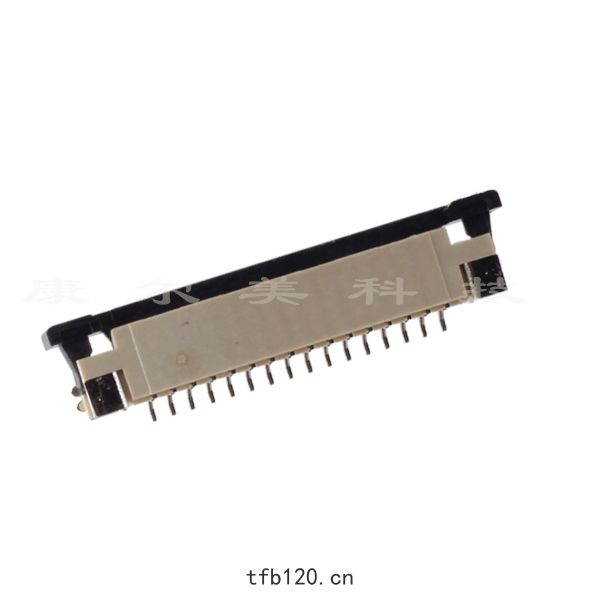

（2）抽屉鎖上接/下接ffc連接器。安裝FFC扁平排綫時，將ffc連接器抽拉鎖拉出，將ffc扁平排綫插入連接器的槽孔中，再將ffc連接器的鎖扣推進去鎖住排綫，這樣連接很緊固。

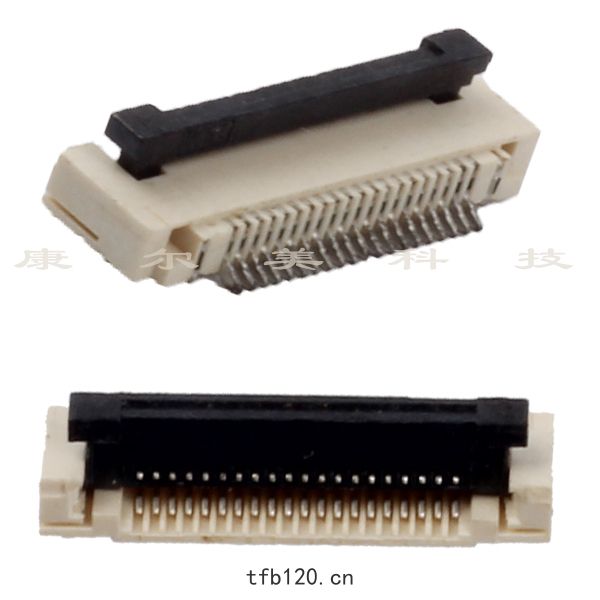

（3）翻蓋鎖ffc連接器。與抽屉鎖ffc連接器類似，將ffc連接器的翻蓋往上抬起，將ffc扁平銅綫插接端推入到連接器的縫隙中，在將ffc連接器的鎖扣往下蓋住，這樣ffc扁平排綫與ffc連接器就很牢固的連接在一起了。

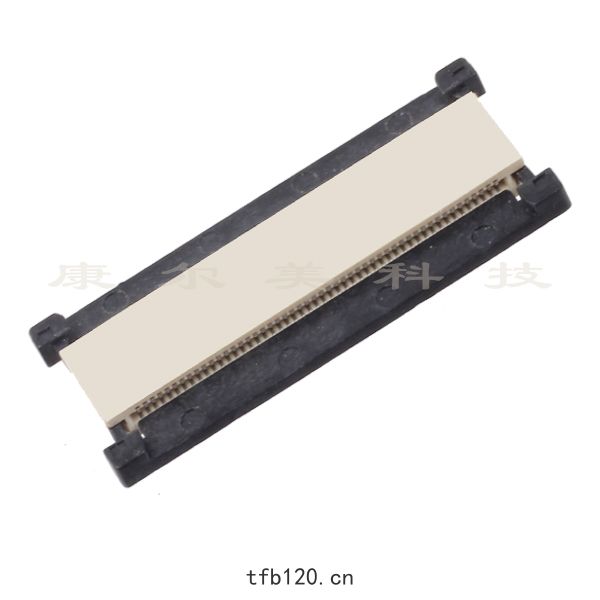

（4）直通抽拉式ffc連接器。這種連接器兩麵都是有抽拉鎖扣，方法與抽屉鎖ffc連接器一樣，隻是其兩麵都有抽拉鎖，也就是說兩麵都是可以插入ffc扁平排綫，相當於兩根ffc扁平排綫的連接橋梁。
以上就是行業常見的幾種ffc扁平排綫連接器的連接方式，主要是從連接器鎖扣的類型不同而分的，當然還有ffc軟排綫從上麵插入的立式連接器，其實也是上麵四種類型之一。
