一
，FFC排綫與FPC的排綫製造工藝不同

　　FFC是Flexible Flat Cable柔性扁平電纜綫的簡稱，FPC是Flexible Printed Circuit柔性印製綫路的簡稱，從製成工藝上比較，綫路形成的方式區別是很大的
。

　　1
，FPC 排綫是用化學蝕刻的方式把FCCL（柔性覆銅箔）處理得到綫路走型不同單麵雙麵以及多層結構的柔性綫路板
。 它是通過在一種可曲饒的基材表麵利用光成像圖形轉移和蝕刻工藝方法而製成導體電路圖形，雙麵和多層電路板的表層與內層通過金屬化孔實現內外層電氣聯通 ，綫路圖形表麵以PI與膠層保護與絕緣
。

　　2
，FFC排綫是用上下兩層熱熔膠膜中間夾一層按一定規律布局的扁平銅綫形成的直條排綫
。通過熱熔膠在150~200℃的高溫輪下融化，銅綫嵌入融化的膠層中，再冷卻到常溫使得銅綫與膠膜緊密的嵌合在一起，銅綫與銅綫之間布局均匀統一
。

二
，FFC排綫與FPC的排綫結構形狀不同

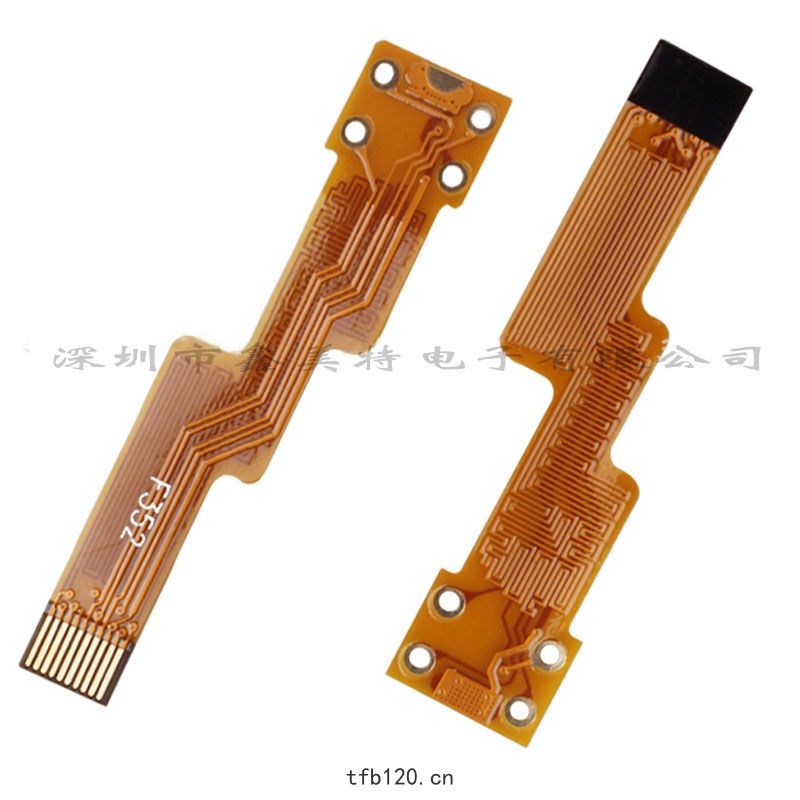

　　FPC排綫，也叫軟性電路板（FPC）
。是可以形成很多復雜的電路圖形的，尤其對於需要形成曲綫電路圖走向的需要的環境中，fpc排綫特別好用，它在一整張銅箔上按照電路走向的任何需要蝕刻掉多餘的銅，留下需要的銅路走向與電路設計一樣的銅路走向
。

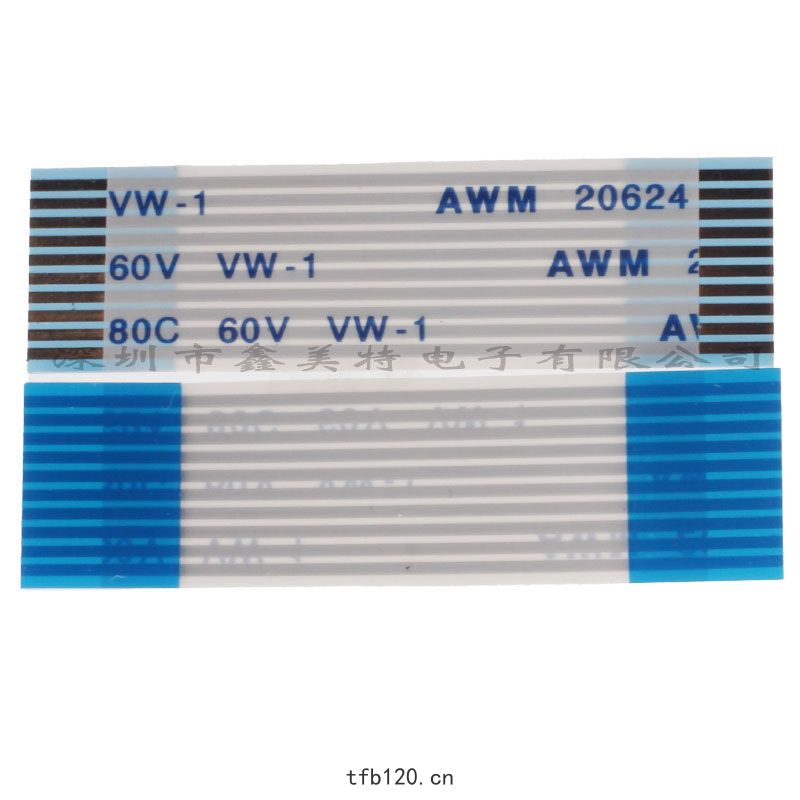

      FFC排綫，也叫扁平軟排綫，隻能形成直條電路圖形，而不能形成曲綫電路圖形，當然如果對於電路並不是太復雜的需要幾道拐彎連接的話，可以對ffc排綫進行彎折，達到電路連接的目的
。若電路圖曲綫較多的話，那麼fpc軟排綫更合適
。

三
，FFC排綫與FPC的排綫使原材料不同

　　 FPC排綫使用主要原材料有：1
，基材，2
，覆蓋膜， 3
，補強板， 4
，其它輔助材料
。 其中基材又分為有膠基材與無膠基材
。 有膠基材主要有三部分組成：銅箔
，膠
，和PI，有單麵基材和雙麵基材兩種類別，隻有一麵銅箔的材料為單麵基材，有兩麵銅箔的材料為雙麵基材
。 無膠基材即是為沒有膠層的基材，其是相對於普通有膠基材而言，少了中間的膠層，隻有銅箔和PI兩部分組成，比有膠基材具有更薄
，更好的尺寸穩定性
，更高的耐熱性
，更高的耐彎折性，更好的耐化學性等優點，現在已被廣泛使用

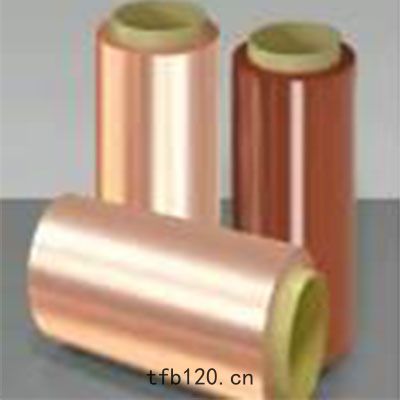

。 銅箔：目前常用銅箔厚度有如下規格，1OZ
，1/2OZ
，1/3OZ ，現在推

出1/4OZ厚度的更薄的銅箔，但目前國內已在使用此種材料，在做超細路（綫寬綫距為0.05MM及以下）產品
。隨著客戶要求的越來越高，此種規格的材料在將來將會被廣泛使用
。
  FFC排綫的原材料主要是1
，鍍錫扁平銅綫；2
，熱熔膠膜；3
，補強板；4
，輔助材料
。膠膜有43U
，60U
，100U三種主要常用的膠膜厚度，銅綫也有35U
，50U
，100U等多種厚度規格
。

四
，FFC排綫與FPC的排綫個各自優缺點
。
FPC排綫使用起來柔軟，柔性更佳，使用更高端設備
。但是工藝復雜，每款規格需要開模，成本高，生產周期長
。
FFC排綫相對來說沒那麼柔軟，適應麵更廣，工藝簡單，量產效率更高，成本低
。目前很多那種使用fpc直排綫的環境都改用了ffc排綫，隻要還是由於ffc排綫成本低，生產效率高
。
