北鬥導航衛星中ffc軟排綫如何太空劇烈高低溫波動的？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2020-06-24
據中國北鬥衛星導航係統官方公眾號消息，6月23日9時43分，我國在西昌衛星發射中心用長征三號乙運載火箭，成功發射北鬥係統第五十五顆導航衛星，暨北鬥三號最後一顆全球組網衛星，至此北鬥三號全球衛星導航係統星座部署比原計劃提前半年全麵完成。
北鬥導航衛星上有用到ffc軟排綫嗎？答案是肯定的，幾乎所有帶顯示，功放，信號傳輸接受的元器件都有用到FFC/FPC軟排綫。我國的北鬥相比美國GPS和俄羅斯的格洛納斯等係統比較，一個最大的優勢就是短報文通信,這必然就有FFC排綫傳輸的一份功勞。這個硬核功能讓使用北鬥係統的終端，在沒有移動通信的信號的環境，一樣可以發短信息，最多可以發1000個漢字，身處險境也可以迅速定位，化險為夷。比如，2008年汶川大地震，在災區電力和通訊設備被破壞無法使用時，北鬥短報文的功能讓災區的信息可以傳輸到指揮中心，為抗震救災起到了重要作用。海上作業的漁民，利用北鬥係統可以隨時與指揮中心聯絡，保駕護航，目前已廣泛應用，累計救助1萬人次。
在地麵終端與天上的導航衛星通信信號相互傳遞的過程中，ffc軟排綫在導航衛星中如何穩定的發揮功效呢？大家知道太空中的環境與地球周圍的環境完全不一樣，在地球周圍與太陽之間還有很多大氣層的衰減，太陽照射到地麵，我們平時感受到溫度最高的夏天也就30℃~40℃，而在太空中要麼就是-273℃，太陽一照直接就是150℃~160℃。

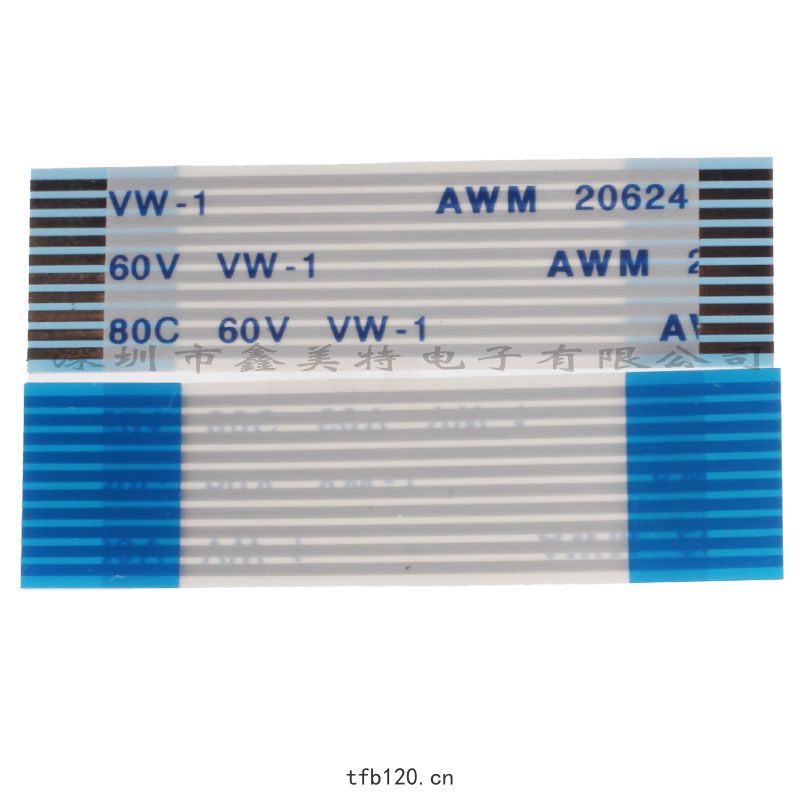

那麼在這麼一個瞬間溫差能達到300℃多的溫差範圍內，ffc軟排綫還能照常工作嗎？如果不加以特殊處理方法，顯然是不能的。通常FFC軟排綫隻能耐溫80℃，下圖標識很清楚，耐溫80℃，耐壓60V。比較耐高溫一點的也也隻有耐溫105℃。那麼可能您就有疑問了，果真如此，排綫不早就融化了
嗎？如果不加以處理，別說排綫早融化了，很多元器件都得一起被融化掉。可以這麼說，對於北鬥導航衛星，對溫度控製是非常關鍵。我們都知道，導航定位會有多種誤差來源，比如時鐘不準確導致定位偏差，衛星軌道測算不準確導致定位偏差，大氣層對導航信號產生延遲，導致定位偏差。因此，時鐘不準會導致導航衛星測量位置不準的係統性誤差，怎麼解決這個問題呢？導航衛星裏麵有個非常重要的器件叫“原子鐘”，這是時間維持係統中的一個關鍵點，它是導航衛星的時間參考。我們日常生活中也許時間精確到一分鐘以內也就夠了，對於導航衛星運轉來說，時間必須精確到十萬分之一秒甚至百萬分之一秒，而原子鐘又特別容易受溫度變化的幹擾，要使原子鐘誤差做到百萬分之一秒，技術要求環境溫度隻能是0.2℃的波動。所以導航衛星原子鐘所處的內部溫度，隻能允許溫度波動在正負0.1℃，基本上可以近似認為航天衛星的原子鐘處在一個恒溫的環境中。我們智慧，勤勞的航天科研人員經過集體努力已經成熟的控製原子鐘工作環境溫度在正負0.1℃範圍內波動。
既然原子鐘的周圍溫度能夠如此精確得以控製，那麼將ffc排綫的工作溫度控製在合適的範圍就更不是問題了。因此，盡管太空溫度會從-273℃~160℃的波動，但是通過技術控製，裏麵的元器件不會遭受這麼大的溫差波動。因此ffc軟排綫在航天衛星中是能夠正常穩定的發揮功效的。
北鬥導航衛星上有用到ffc軟排綫嗎？答案是肯定的，幾乎所有帶顯示，功放，信號傳輸接受的元器件都有用到FFC/FPC軟排綫。我國的北鬥相比美國GPS和俄羅斯的格洛納斯等係統比較，一個最大的優勢就是短報文通信,這必然就有FFC排綫傳輸的一份功勞。這個硬核功能讓使用北鬥係統的終端，在沒有移動通信的信號的環境，一樣可以發短信息，最多可以發1000個漢字，身處險境也可以迅速定位，化險為夷。比如，2008年汶川大地震，在災區電力和通訊設備被破壞無法使用時，北鬥短報文的功能讓災區的信息可以傳輸到指揮中心，為抗震救災起到了重要作用。海上作業的漁民，利用北鬥係統可以隨時與指揮中心聯絡，保駕護航，目前已廣泛應用，累計救助1萬人次。
在地麵終端與天上的導航衛星通信信號相互傳遞的過程中，ffc軟排綫在導航衛星中如何穩定的發揮功效呢？大家知道太空中的環境與地球周圍的環境完全不一樣，在地球周圍與太陽之間還有很多大氣層的衰減，太陽照射到地麵，我們平時感受到溫度最高的夏天也就30℃~40℃，而在太空中要麼就是-273℃，太陽一照直接就是150℃~160℃。
既然原子鐘的周圍溫度能夠如此精確得以控製，那麼將ffc排綫的工作溫度控製在合適的範圍就更不是問題了。因此，盡管太空溫度會從-273℃~160℃的波動，但是通過技術控製，裏麵的元器件不會遭受這麼大的溫差波動。因此ffc軟排綫在航天衛星中是能夠正常穩定的發揮功效的。
